Виды двигателей, плюсы и минусы

Шредеры идут в комплекте, либо с мотором внутреннего сгорания, либо с электрическим двигателем. И тот, и другой вариант имеет свои нюансы работы, достоинства и недостатки. Давайте разберемся с этим вопросом.

Электромотор

Чаще используется для негабаритных агрегатов домашнего использования, чья мощность не превышает 2.6 кВт. Для дачи или компактного сада не превышающего по площади 6-7 соток — это вполне приемлемый вариант, который справится с возложенной на него задачей по устранению растительных отходов.

Неоспоримыми плюсами таких устройств является их легкость: не составит труда переместить агрегат по участку и запитать его от электросети. Кроме того, электрические устройства просты в эксплуатации и не требуют специальных навыков. Сведено к минимуму и техобслуживание. Но в условиях больших фермерских или тепличных хозяйств, шредер с электрическим приводом уже окажется недееспособным.

Кроме того, есть зависимость устройства от электросети, что становится несколько проблематичным при работе на больших участках – понадобится удлинитель, а это будет ограничивать пользователя в свободе действий. Наряду с этим в работе с электрическим шредером имеются погодные ограничения из-за опасности поражения электрическим током: в дождь и при высокой влажности эксплуатировать агрегат нельзя.

Измельчитель с бензиновым типом двигателя

Это наиболее рациональный выбор для «полевых» условий, когда нет возможности запитаться от электросети, да и объем работы значительно превышает стандартных шести соток среднестатистической дачи.

Устройства, оснащенные бензиновым силовым агрегатом, привлекают внимание своей автономностью и неприхотливостью. Чаще всего, на устройство такого типа устанавливается двухтактный мотор, который отличается своей надежностью, долговечностью и повышенной мощностью

Чаще всего, на устройство такого типа устанавливается двухтактный мотор, который отличается своей надежностью, долговечностью и повышенной мощностью.

Так что переработать тонны травы с поля уже будет не пределом фантастики, а вполне реальной задачей, которая будет под силу вашему шредеру.

Но к минусам можно отнести тот факт, что при работе с бензиновым шредером, необходимо иметь базовые навыки его эксплуатации. Кроме того, придется регулярно проверять состояние воздушного и бензинового фильтров, свечей и проводить технические работы. Хотя, при желании, всему этому можно научиться достаточно быстро.

Шредеры с дизельным двигателем

Как правило, дизельные моторы идут в комплекте с техникой профессионального уровня. Преимуществом такого типа агрегата является высокая мощность работы: измельчитель способен работать без сбоев и отключений долгие часы.

Кроме того, положительным моментом является умение дизельных агрегатов работать на малых оборотах.

Но, как и любой агрегат, дизельный вариант имеет и свои отрицательные стороны: во-первых, это более высокая цена по сравнению с двумя вышеперечисленными вариантами. Во-вторых, дизельные модели габаритны, а потому крайне редко используются в домашних хозяйствах.

Транспортировать дизельную модель самостоятельно крайне сложно, поэтому это – отличный вариант для крупных фермерских хозяйств, но никак не для частного использования.

В случае, если вы все же желаете приобрести именно дизельную модель из-за ее высоких эксплуатационных характеристик, можно обратить свое внимание на комплектацию ее передвижной установкой, оборудованной трехфазным электрическим двигателем большой мощности. В таком случае, будет возможным передвижение агрегата по участку, а значит, его использование станет более рациональным в условиях частного землевладения.

Чертежи различных конструкций садовых измельчителей

Рассмотрим несколько конструкций измельчителей, которые возможно собрать самостоятельно.

Чертёж молоткового измельчителя

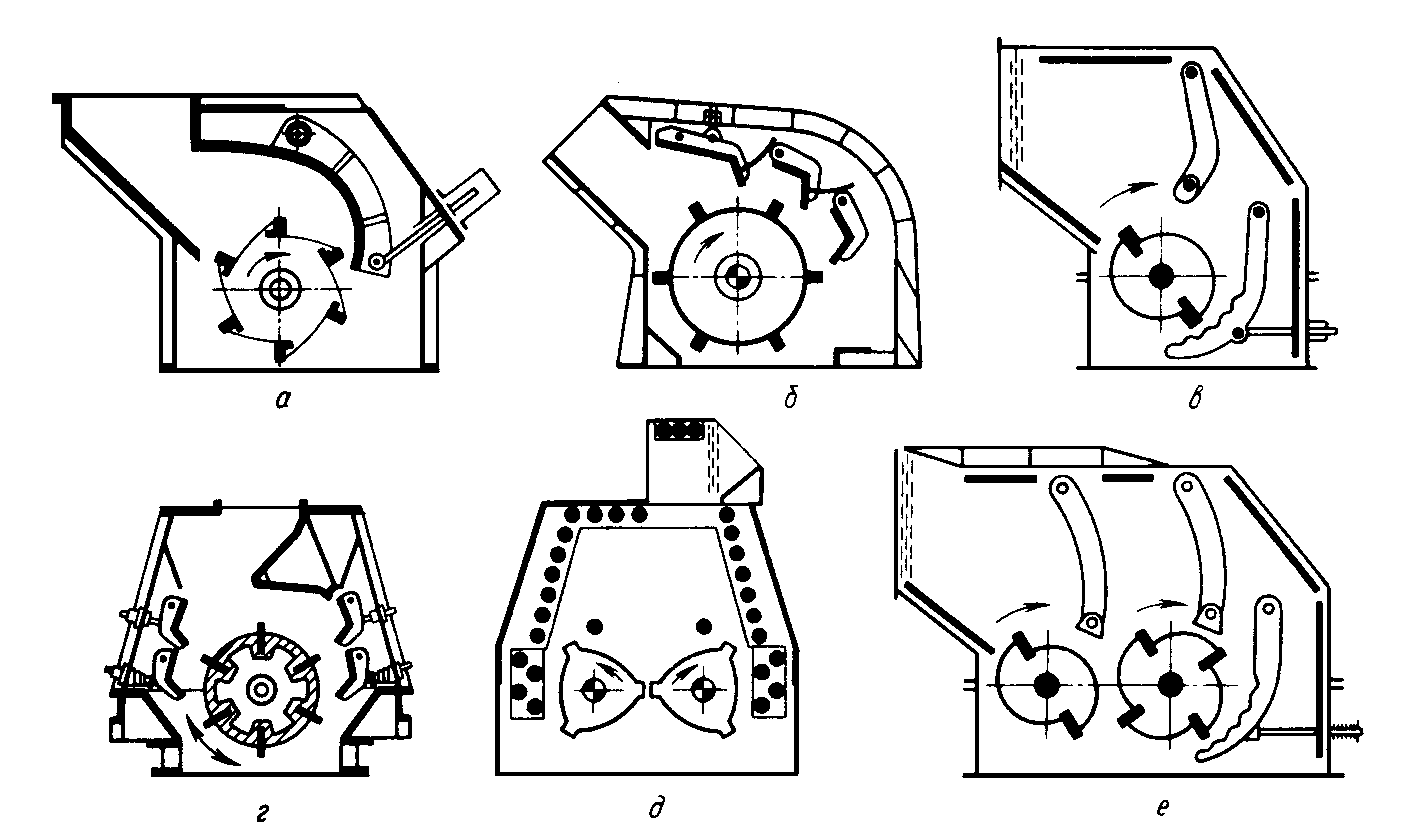

Молотковый измельчитель может дробить ветки, солому, стебли кукурузы, зерно.

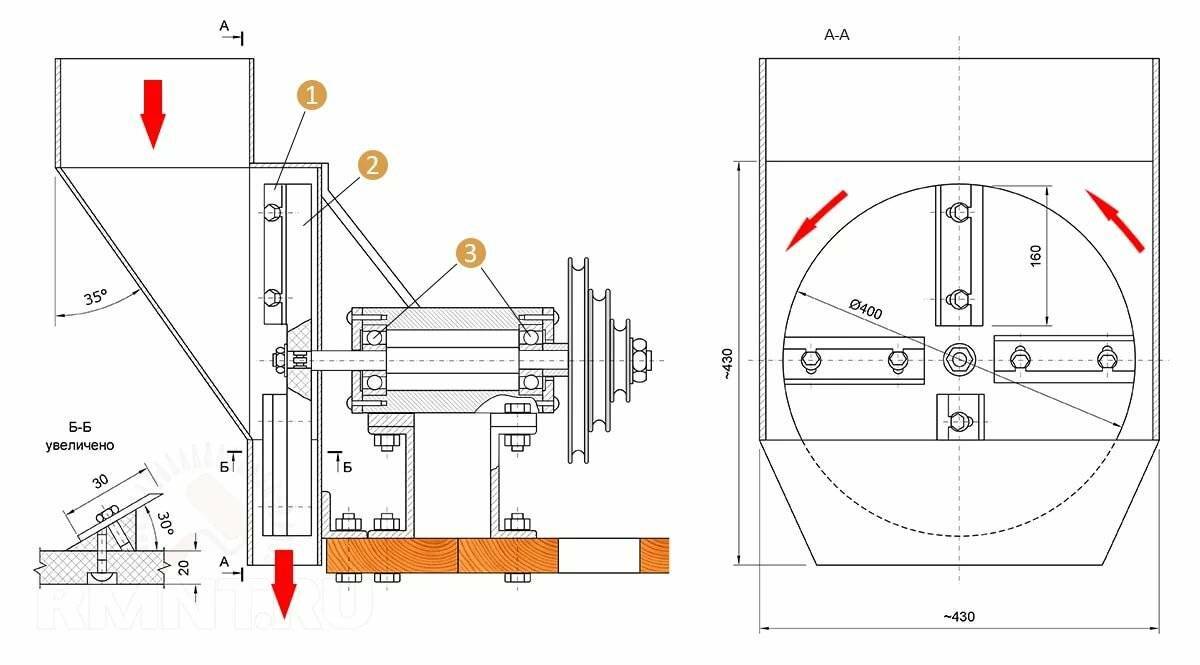

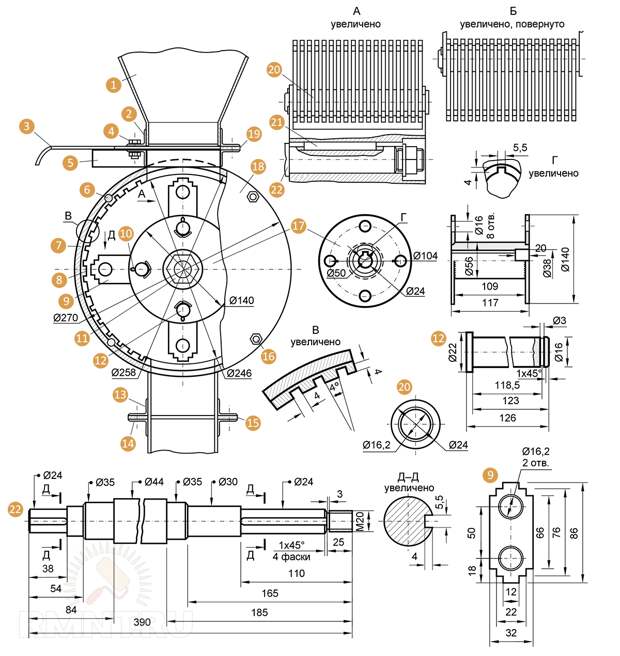

измельчитель веток своими руками чертежи1 — загрузочный бункер (лист δ1 мм); 2 — окантовка горловины загрузочного бункера (уголок 25х25); 3 — заслонка/задвижка (лист δ1 мм); 4 — болт М6 для стяжки (8 шт.); 5 — обрамление загрузочного отверстия в корпусе (уголок равнополочный 25 мм); 6 — шпилька М8 (8 шт.); 7 — наружный барабан корпуса (труба Ø 270х6); 8 — статор с бороздками (труба Ø 258х6); 9 и 20 — молоточки и дистанционные шайбы (лист δ3 мм, закалённый до твёрдости HRC 45–47, 72 шт. и 70 шт. соответственно); 10 — шпингалет Ø 3 (4 шт.); 11 — гайка М20 с пружинной шайбой; 12 — ось молоточков (круг Ø 22, 4 шт.); 13, 14 — обвязка патрубков (уголок равнополочный 25 мм); 15, 19 — прокладки (резина, лист δ3 мм); 16 — гайка М8 крепления фланца (8 шт); 17 — молотковый ротор; 18 — фланец (лист δ5 мм, 2 шт.); 21 — фиксатор; 22 — приводной вал

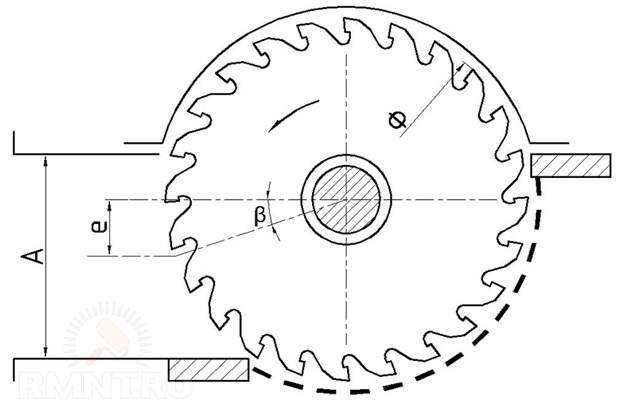

Режущий инструмент — пакет дисковых пил

Пакет из 15–30 дисковых пил, закреплённых на валу — один из вариантов режущей системы измельчителя. Некоторые мастера указывают на то, что зубья пилы быстро забиваются растительной массой. Другие утверждают, что добились хорошей работы инструмента эмпирически — выставляя по-разному зубья относительно соседних пил. Так как твёрдосплавные зубья толще самого диска, между пилами нужно установить тонкие разделители из металла (например, шайбы) или пластика, а весь пакет зажимается гайками.

измельчитель веток своими руками чертежиПакет из 15 пил на валу

В качестве привода можно использовать мотоблок небольшой мощности, шкивы и подшипники — детали от автомобиля ВАЗ бывшие в употреблении. Раструб загрузочного бункера — усечённая пирамида, выходное отверстие небольшое, чтобы рука человека не проходила. Раму под измельчитель лучше делать повыше, чтобы реже убирать измельчённое сырьё.

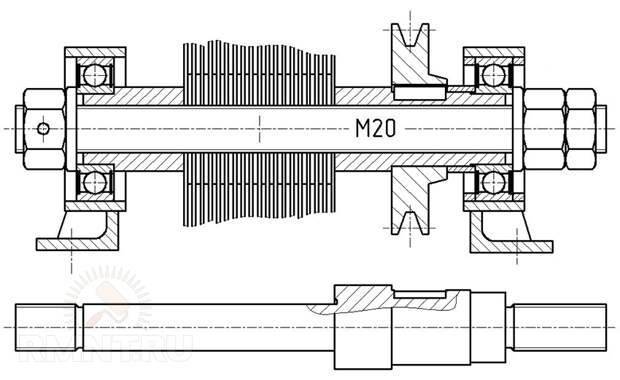

измельчитель веток своими руками чертежиНабор пил на шпильке М20

измельчитель веток своими руками чертежиВид сбоку

Двухвалковый измельчитель

Этот измельчитель рубит ветки на мерные отрезки от 2 до 8 см длиной, удобные для топки бани или дровяного котла отопления. Его конструкция представляет собой два вала с ножами — по 3–4 штуки на один вал, жёстко закреплённых болтами. Ножи можно выточить из рессоры КамАЗа или МАЗа. Если найдете бульдозерный нож, тоже подойдёт. Валы закрепляются на массивных листах параллельно, на расстоянии достаточном, чтобы ножи отрезали ветку, но не цеплялись друг за друга. Свободное вращение валов обеспечивается подшипниками, а их синхронизация достигается за счёт шестерёнчатого сцепления, двигающегося при помощи ремня (цепи) от двигателя. Для привода этого измельчителя целесообразно использовать двигатель большой мощности, но пониженных оборотов.

измельчитель веток своими руками чертежи

измельчитель веток своими руками чертежи

Если вы хотите создать мобильный измельчитель, на раме нужно предусмотреть крепления для колёс.

измельчитель веток своими руками чертежиЭлемент рамы

измельчитель веток своими руками чертежиОсь и вал

измельчитель веток своими руками чертежиСборка валов

измельчитель веток своими руками чертежиРасположение валов на раме

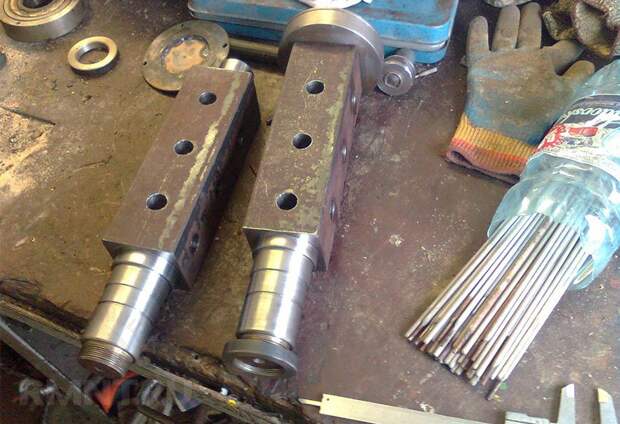

измельчитель веток своими руками чертежиВалы из квадратной заготовки под 4 ножа

На видео показан измельчитель с шестерёнками: ведомые шестерни — от хвостовика МТЗ, подогнанные под нужный размер, ведущая (шестерня для передачи валам крутящего момента) была найдена методом подбора.

Популярные статьи  дымогенератор для холодного копчения своими руками

Садовый измельчитель своими руками: выбор конструкции

Самодельный измельчитель веток состоит из следующих основных элементов:

  • мотор (электрический, бензиновый);
  • рабочий вал с режущим элементом;
  • опорная рама;
  • защитный кожух;
  • приемный короб;
  • бункер для измельченных растительных отходов.

Веткоизмельчитель работает по следующему принципу: в приемный вал подаются растительные отходы в виде травы и веток, их перемалывают ножи, закрепленные на рабочем валу. Двигатель может располагаться непосредственно на валу либо подсоединяться к нему ременной передачей.

Планируя изготовить веткоруб, важно правильно подобрать мотор. Самодельная дробилка, оснащенная бензиновым двигателем мощностью 5-6 л

с., справится с ветками любой толщины.

Электрический мотор подбирается по мощности в зависимости от задач:

  • мотором до 1,5 кВт можно оснастить измельчитель для травы и тоненьких веток;
  • двигатель 3-4 кВт подходит для оснащения щеподробилки, веткоруб, оборудованный таким мотором, сможет перемалывать ветки диаметром до 4 см;
  • электромотор мощностью свыше 6 кВт даст возможность изготовить производительный щепорез своими руками, использовать веткоруб для переработки веток диаметром до 15 см.

Предназначение установки влияет и на выбор режущей части конструкции:

  • Измельчитель тонких веток и травы оснащается ножами, надетыми на вал крест-накрест, выполненными из заточенных пластин из твердосплавного материала;
  • Веткодробилка фрезерного типа оснащается фрезой с крупными зубцами, она справится с ветками толщиной до 3 см, но древесина должна быть сухой. Такой веткоруб требует небольшой мощности мотора и высокого крутящего момента, поэтому в конструкции необходимо предусмотреть понижающий редуктор.

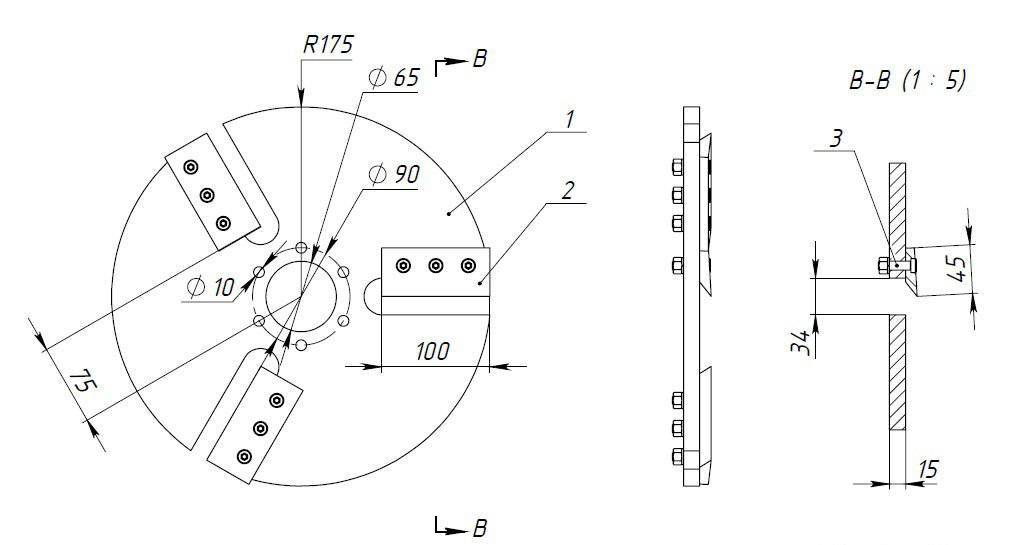

  • Веткоруб для веток различной толщины и тонких стволов комплектуется дисковым ножом – в диске из стали толщиной от 6 мм делаются прорези, и на одном краю каждого выреза крепится прочное заточенное лезвие.
  • Измельчитель древесины, позволяющий дробить ветки и отходы деревообработки в мелкую труху, изготавливается на основе пакета дисковых пил по дереву к с крупными зубцами из твердосплавного материала.

Как сделать дробилку самому? Прежде всего, следует определиться, какая дробилка вам требуется: для веток или для щепы. Исходя из этого, выбирается конструкция и мощность мотора.

Подробные чертежи можно найти на специализированных интернет-ресурсах – садовый измельчитель своими руками изготавливают многие, желающие сэкономить на покупке полезного, но дорогостоящего оборудования. Ниже предлагаем один из наиболее популярных вариантов чертежей.

Дробилка для щепы из дисковых пил: принцип изготовления

Этот станок отличается простой конструкцией, такая дробилка своими руками монтируется быстро и не требует больших финансовых вложений. Работа по сборке выполняется с использованием болгарки, гаечных ключей, сварочного аппарата.

Материалы:

  • электрический (от 4 кВт) или бензиновый (5-6 л.с.) двигатель;
  • не менее 15 дисковых пил диаметром от 18 см (от количества пил зависит ширина рабочей части);
  • шпилька М20 либо аналогичная;
  • подшипники (2 шт) и крепления к ним;
  • шкивы (2 шт);
  • шайбы (на 2 больше, чем количество пил) из металла толщиной 5 мм;
  • металлопрофиль для монтажа опорной рамы;
  • листовой металл (2 мм толщиной) чтобы изготовить защитный кожух и приемный бункер.

Дробилка для веток монтируется следующим образом:

  • Из прямоугольных профильных труб сваривается рама;
  • На резьбовую шпильку надеваются пилы попеременно с шайбами, чтобы зубчики во время работы не сцеплялись друг с другом.
  • С обеих сторон пакета пил вплотную к крайним шайбам навинчивается по гайке;
  • К внутренним поперечинам рамы требуется приварить крепления для установки подшипников;
  • Подшипники закрепляют на шпильке по разным сторонам от пакета пил, затем вся конструкция монтируется на раму;
  • На длинный конец вала устанавливается шестеренка или шкив, для фиксации используется стопорное кольцо;
  • На раму крепится двигатель, соединяется со шкивом на шпильке ремнем или приводной цепью:
  • Монтируется защитный кожух, крепится приемный бункер в виде раструба. Длина бункера должна обеспечивать защиту от случайного контакта рук с рабочей частью установки.

Сделанный собственными силами измельчитель для веток садовый позволит оперативно избавляться от древесного мусора, превращая его в сырье для компоста или топливо. Такое устройство для дробления древесины своими руками необходимо чистить после использования, убирая щепки, застрявшие между пилами.

Самодельные измельчители – экономически эффективное решение проблемы утилизации растительного мусора на садовом участке.

Видео-инструкция поможет подробно ознакомиться, как сделать измельчитель веток.

Устройство и принцип работы электрического садового шредера

Садовый измельчитель поможет избавиться от веток и другого органического мусора

Для самостоятельного изготовления электрического измельчителя веток надо знать его устройство и принцип работы. В дальнейшем это поможет в проектировании собственной конструкции и сборке агрегата.

Садовый шредер (читтер), независимо от особенностей работы, устроен просто и состоит из таких деталей и узлов:

  • двигатель;
  • металлическая станина;
  • рабочий вал (валы);
  • режущий блок;
  • приёмный короб;
  • гибкая или зубчатая передача;
  • защитный кожух.

Для удобства на агрегат устанавливают колёса, благодаря которым облегчается перемещение конструкции по садовому участку.

Схема садового шредера

Работает измельчитель веток следующим образом. Вращающий момент от электродвигателя передаётся к рабочему валу посредством клиноременной, цепной или зубчатой передачи. Соотношение шкивов, звёздочек или шестерён выбирается таким образом, чтобы передаточное число могло обеспечить скорость вращения главной оси не менее 1500 об/мин. Измельчение подаваемых в приёмный короб веток осуществляется ножами, жёстко закреплёнными на рабочем валу.

Благодаря высокой скорости вращения, происходит интенсивное перемалывание древесины, которую после измельчения отправляют в компостную кучу. Если рассмотреть конструкцию шредера через призму аналогичных механизмов, то его принцип действия схож с работой мясорубки или блендера. Несмотря на довольно примитивную конструкцию, при использовании прочного ножевого блока и электродвигателя мощностью 3 – 5 кВт, агрегат может перерабатывать в щепу не только прутья, но и обрезки деревьев толщиной более 5 см. Существуют и садовые читтеры, измельчающие десятисантиметровые ветки, однако, их конструкция гораздо сложнее, а принцип действия совершеннее.

Типы самодельных садовых устройств

Все самоделки можно условно разделить на 3 типа:

  • щепорезы;
  • мульчеры;
  • шредеры.

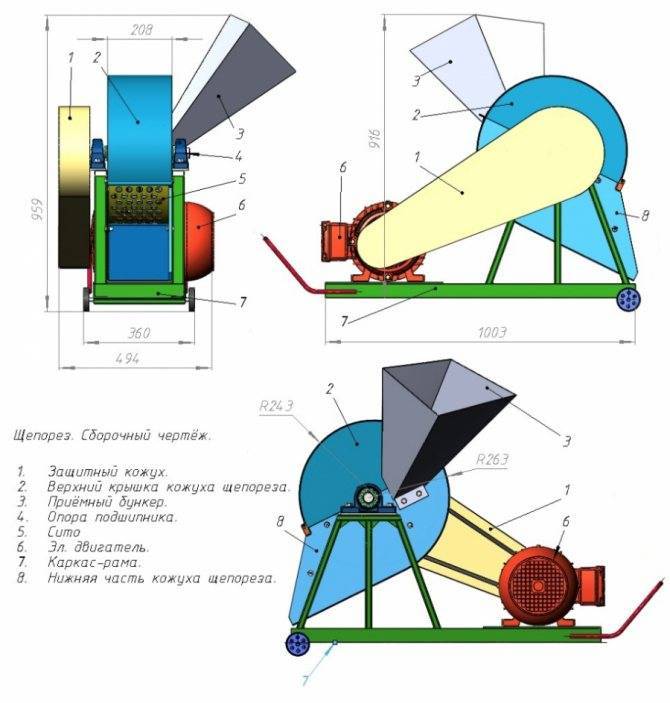

Щепорезы

Они плохо подходят для переработки и измельчения свежей или слегка подсушенной зеленой массы, то есть:

  • листьев;
  • травы;
  • ботвы.

Чаще щепорез делают в форме роторной рубительной машины. О том, как устроен данный аппарат, его принципе работы, и как сделать его самостоятельно, мы рассказывали и показывали на видео в этих статьях:

  • Дробилки для щепы;
  • Щепорез своими руками.

Самодельный аппарат данного типа эффективно перемалывает ветки определенной толщины, превращая их в мелкую щепу, которую можно использовать в качестве:

  • декоративного и агротехнического мульчирования садового участка;
  • красителя и ароматизатора при настаивании алкоголя;
  • топлива при копчении различных продуктов;
  • подсыпки животным и птицам;
  • топлива для котлов и печей.
Популярные статьи  капельный полив своими руками

Мульчер предназначен для измельчения свежей и подсохшей зеленой массы, но не подходит для переработки сухой ботвы и любых веток. Его основа – лесковый режущий модуль, о котором мы рассказывали тут.

Шредер предназначен для грубого измельчения веток, поэтому готовую щепу используют только для отопления.

В промышленных шредерах предусмотрена возможность изготовления щепы нормального размера, но в самодельных устройствах наиболее важным качеством считается простота конструкции и легкость изготовления, что и становится причиной увеличения размера щепы.

Главные преимущества самодельных садовых измельчителей

Самодельный шредер не требует к себе слишком бережного отношения. Его можно использовать не только для измельчения травы, листьев и веток. Он идеально переработает любой бытовой мусор. Его можно применять для измельчения плодов фруктовых деревьев для последующего приготовления пюре, джема или домашнего вина.

Самодельные шредеры справятся с ветками диаметром до 100 мм, в то время как заводские агрегаты просто не пропустят такие габаритные растения. Также здесь нет надобности следить за влажностью сырья для переработки. А для заводских измельчителей такая халатность недопустима. Поскольку у большинства моделей двигатель располагается внизу конструкции, должна быть исключена возможность попадания влаги на него, что неизбежно приведет к поломке.

В качестве емкости для сбора щепы можно использовать обычное ведро

Немаловажным аргументом в пользу самодельного устройства является себестоимость всей конструкции, которая будет намного ниже, чем цена готового измельчителя. Это также относится к замене вышедшей со строя детали, которая не будет дорогостоящей.

Помимо этого, самодельный садовый чиппер отличается степенью производительности. Все садовые отходы, которые попадают на измельчительный механизм, вмиг перерабатываются в мелкую щепу.

Как видно из всего вышесказанного, надежного и верного помощника для измельчения садового мусора можно создать своими руками из подручных материалов. Достаточно обладать некоторыми умениями и навыками слесарных работ, иметь в своем гараже детали старой техники, необходимые инструменты и материалы. Далее, выбрав для себя наиболее приемлемый способ, набросать чертеж измельчителя веток своими руками. Видео различных вариантов исполнения самодельного шредера можно посмотреть в интернете. На основании чертежа приготовить все необходимые элементы и приступить к сбору измельчителя.

Для легкого перемещения измельчители могут оборудоваться колесами

Если вы не уверены в собственных силах, в настоящее время можно купить самодельный измельчитель веток из предложенных вариантов, который будет соответствовать всем предъявленным требованиям, и удовлетворит ваши пожелания за доступную стоимость.

Как выбирать?

Прежде, чем купить подобный агрегат, нужно изначально разобраться, с какой целью будут измельчаться трава и веточки. От этого прямо зависит выбор конструкции аппарата и ее типа.

Измельчители для веток для мотоблока делятся по следующим параметрам:

  • принцип и тип работы измельчительного блока;
  • тип и мощность двигателя;
  • вид мотора (электрический и бензиновый).

Агроустройство с бензиновым мотором лучше перерабатывает крупные веточки. Оно считается более мобильным. Для его работы не нужны электросети. Электрический агрегат лучше использовать, если нужна насадка для трактора или мотоблочного агрегата. Электрический агрегат компактный, более простой в работе, но его главный недостаток – это прямая зависимость от электросети.

При выборе агроустрйоства нужно обращать внимание на ножевую конструкцию, которая влияет на качество дробления. К примеру, некоторые такие приставки способны обработать веточки длиной до десяти сантиметров

Способы самостоятельного изготовления садового инструмента

Чтобы сделать дробилку, за основу берут разные схемы. Если правильно спроектировать агрегат, можно получить измельчитель универсального действия (три в одном: переработка травы, соломы, веток разных размеров). Возможные варианты:

  • из триммера (траворезки);
  • из пылесоса и др.

Из болгарки

Измельчитель древесины своими руками легче и быстрее сделать из угловой шлифовальной машинки (УШМ или болгарка). Для переработки отходов среднего объема достаточно инструмента мощностью до 3 кВт. Материалы, необходимые для изготовления измельчителя:

  • уголки из стали (для каркаса);
  • емкость для готового сырья, еще одна будет использоваться в качестве бункера;
  • ножи (подойдет лезвие от любого режущего инструмента);
  • листовой металл (толщиной 1,5 мм, работать с более прочным материалом самому будет сложнее);
  • стандартный крепеж: болты, гайки, шайбы.

Инструменты:

  • сварочный аппарат;
  • электродрель;
  • отвертка, гаечные ключи;
  • ножницы по металлу.

Чтобы изготовить свой измельчитель, а затем перерабатывать органические отходы разных видов, необходимо взять за основу инструкцию:

  1. Из уголков сваривают каркас (станину).
  2. Крепят полку (из листа металла).
  3. Каркас используется в качестве основы для болгарки, ее фиксируют хомутами (валом кверху).
  4. На валу мотора устанавливают втулку для дальнейшего крепления ножей.
  5. В металлической емкости делают 2 крупных отверстия диаметром 10 см: сбоку – для выхода готового сырья, снизу – для подведения рабочего инструмента УШМ.
  6. Заводят втулку в емкость через отверстие в днище емкости, фиксируют ножи.
  7. Металлическая тара (она же бункер для загрузки материалов) дополнительно крепится болтами.

Дробилка из болгарки

Из старой стиральной машинки

Измельчитель травы для кур своими руками можно собрать, используя модель стиральной машинки, которая давно не выпускается, но все еще может храниться в гаражах многих людей – «Малютка». Набор инструментов одинаковый в каждом подобном случае. Этапы изготовления самодельного шредера:

  1. Корпус уже готов, нужно сделать боковое отверстие для выхода мусора.
  2. Для работы используется двигатель от этой же модели стиральной машины, с ним соединяются ножи, которые находятся со стороны бака – на дне.
  3. Снаружи вокруг бокового отверстия делают желоб из листовой жести, это позволит предупредить разброс сечки в разные стороны.
  4. Сверху корпус закрывается крышкой (идет в комплекте к машинке), при этом нет необходимости устанавливать измельчитель на каркасе.

Самодельная корморезка

Из циркулярной пилы

Подготавливают электродвигатель мощностью не более 2 кВт, также для агрегата понадобятся пилы – до 15 шт. (200 мм в диаметре), другие материалы:

  • готовая ось – для крепления на ней циркулярной пилы;
  • резиновые прокладки для разделения режущих кромок – не позволят ножам тереть друг друга;
  • ременная передача со шкивами;
  • металлические листы для 2 рабочих емкостей.

Если выбирается способ, как сделать измельчитель для травы своими руками, в числе прочих вариантов рассматривают инструкцию:

На валу фиксируют режущие кромки – рекомендованное расстояние между ними – до 10 мм, большие зазоры не оставляют.
Рабочий вал будет располагаться на площадке из бетона, причем важно, чтобы этот элемент конструкции был установлен параллельно оси двигателя.
Создается бункер, ножи должны находиться внутри этой конструкции.

Устройство из дисковой пилы

Из дрели

Принцип создания разных видов дробилок, позволяющих измельчать отработанные материалы, едины. Для работы понадобятся материалы:

  • металлический стержень;
  • пластина с заостренными краями;
  • гайка;
  • ведро.
Популярные статьи  коптильня холодного копчения своими руками

Инструкция применения импровизированного измельчителя:

  1. В головку дрели устанавливают металлический стержень.
  2. На него насаживают пластину (режущая кромка).
  3. Сверху предусматривается гайка, не позволяющая ножу слетать.
  4. Насадку на дрели опускают в ведро с подготовленными отходами, включают на переработку.

Это один из лучших вариантов, что обусловлено отсутствием необходимости в использовании маховика, ременной передачи, каркаса.

Конструкция на основе углошлифовальной машины

С бензиновым двигателем от мотоблока

Используют вариант кожуха из любого приведенного выше варианта. Особенности конструкции измельчителя на основе бензинового двигателя от мотоблока:

  • предусматривают возможность подключения мотора к валу измельчителя;
  • в конструкцию входит редуктор;
  • обустраивают надежную площадку – из материалов высокой плотности, прочности;
  • на моторе предусматривают «уши», понадобятся также стандартный крепеж для его крепления.

Двигатель работает на бензине

Что это такое, разновидности

В процессе приготовления пищи образуется множество очистков, отходов. Эту органику не удается транспортировать по канализационной системе ввиду крупных фракций.

Крупные фракции отходов могут привести к засорам

Проблему полностью решает измельчитель пищевых отходов для раковины – диспоузер, монтируемый под мойкой перед системой канализации.

Измельчитель под раковиной

Эта встраиваемая техника имеет следующую конструкцию:

  • корпус – цилиндрической формы, имеет крепление к мойке;
  • дробильная камера – сделана из нержавейки, стенки имеют шероховатое покрытие;
  • диск дробильный – съемные кулачки из сверхпрочного материала;
  • двигатель – смонтирован в нижней части корпуса, на вал насажен дробильный дис, вращающийся в подшипнике;
  • толкатель – помогает протолкнуть отходы внутрь дробильной камеры, обеспечивает безопасность пальцев.

Конструкция диспоузера

Для повышения комфортности эксплуатации сразу под фланцем крепления имеется шумопоглащающий экран. Камера так же защищена снаружи шумоизоляционным материалом. Включаются диспоузеры либо поворотом крышки, либо отдельной кнопкой.

Кнопка включения диспоузера

Существуют бытовые измельчители габаритами от 12 см в диаметре, 40 см высоты. Промышленное оборудование может иметь собственные раковины.

Изготавливаем дробилку самостоятельно

Дробилки промышленного производства обладают отличными рабочими качествами и внешним видом, но стоят недешево. Тем временем можно изготовить измельчитель пластика своими руками, для этого понадобится домашняя мастерская и навыки слесарных и сварочных работ.

Материалы и инструменты

Для изготовления устройства своими руками понадобится:

  • Дисковые пилы- 20 штук. Диски должны без трещин и не гнутые. Лучше подобрать их с разной формой и количеством зубьев — это расширит возможности аппарата.
  • Электродвигатель.
  • Рабочий вал.
  • Два подшипника .
  • Два шкива.
  • Приводной ремень.
  • Стальной уголок или другой профиль для рамы и каркаса.
  • Крепеж.
  • Стальной лист 0,8- 1,5 мм .
  • провода, выключатель и коммутационная коробка.

Порядок изготовления

  • Собрать режущий блок. На ось надевают дисковые пилы, разделяя их толстыми шайбами или гайками.
  • Закрепить на оси шкив и подшипники.
  • Сварить из профиля опорную раму и вертикальный каркас.
  • Обшить каркас стальным листом, предусмотрев отверстия для рабочего вала.
  • Установить режущий блок, закрепив подшипники в предусмотренных креплениях.
  • Установить на раму электродвигатель, закрепить на его валу второй шкив, отрегулировать натяжение приводного ремня.
  • Присоединить провода в соответствии с электрической схемой, тщательно заизолировав соединения.

измельчитель веток своими руками чертежи

Самодельная дробилка для пластика

Дробилка для пластика, изготовленная своими руками, готова к приему сырья.

Рекомендации специалистов

Прежде чем просверлить первую дырку, необходимо сделать подробный чертеж будущего агрегата. Конструкторская проработка избавит вас от неточностей, несоответствий размеров и много численных переделок.

Имея минимальную техническую документацию на свой аппарат, вы также сможете сэкономить много времени, когда придет пора его улучшения или модификации.

На этапе проектирования также следует определиться с мощностью электродвигателя. Если вы планируете большие объемы работ и полную загрузку, то двигатель нужен помощнее. Если же агрегат будет работать эпизодически, по мере накопления отходов- то можно выбрать маломощный и сэкономить на электроэнергии.

https://youtube.com/watch?v=yeIihlE5SJM

Чтобы не собирать с пола пластиковую крошку, стоит предусмотреть под выходным отверстием место для контейнера или приспособление для крепления мешка.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

измельчитель веток своими руками чертежиМатериалы из полимеров довольно давно присутствуют в нашей жизни, и теперь их можно найти в любой отрасли. Но за счет того, что пластик не разлагается обычным образом, он приносит огромный ущерб окружающей среде.

Положительным же фактором считается возможность его вторичной переработки. Для этого пластик вначале подготавливается и приводится в нужное для него состояние, потом его начинают измельчать. Чтобы это осуществить, были созданы специальные приборы — дробилки (шредеры, станки, специальные измельчители). Сделать любой из них можно и самостоятельно.

Выбор двигателя

После подбора вида машины необходимо начать заготовку материала и деталей

Важно правильно выбрать мощность ременного привода. От неё зависит, какие ветки по диаметру будет перерабатывать агрегат

Практические советы по выбору двигателя:

  1. Для измельчения травы и тонких сучков подойдёт электродвигатель, мощность которого равна 1,5 кВт. Для более толстых веток стоит выбрать 2,5−3,5 кВт.
  2. Если брать бензиновый или дизельный двигатель, то мощность может варьироваться от 5 до 6 л. с. Такое оборудование можно встретить в мотоблоках и маленьких тракторах.
  3. Супермощный электромотор специалисты не советуют покупать. Он расходует большое количество энергии при средней продуктивности.

На количество оборотов в двигателе обращать внимание не стоит, они не играют большой роли. Нужная скорость вращения режущих дисков достигается за счёт ременной передачи

Для быстрой работы шредера нужна скорость не более 1,5 тысячи об/мин.

Виды двигателей

Самодельный измельчитель веток имеет одну принципиальную конструкцию. Различие может быть по мощности электромотора. Для более мощных устройств применяется бензиновый двигатель, с его помощью можно измельчать деревья со стволами диаметром более 100 мм. Бензиновые отличаются мобильностью за счет своей самостоятельности и независимости от источников питания.

Электрические приводы для садового измельчителя веток разделяют на три основных вида по значению мощности:

  1. Для переработки мусора на небольших территориях применяют двигатель рабочей мощностью до 1,5 кВт, он способен перемолоть ветки диаметром до 2 см.
  2. При измельчении веток до 4 см, на приусадебном участке используют привод мощностью до 4 кВт.
  3. Значение 6 кВт и более применяют при работе по уборке отходов древесины на больших территориях.

Крутящий момент передается при помощи цепной или ременной передачи, либо установкой ножей шредера на сам вал двигателя.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
