как подключить люстру к двухклавишному выключателю

Содержание

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

  • общий вывод к фазовому проводу или напрямую к люстре;
  • пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

  1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
  2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
  3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
  4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
  5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
  6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
  7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Провода на люстре

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

  • Синий – ноль N.
  • Коричневый – фаза L.
  • Коричневый – фаза L.

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

Поиск заземления

В современных домах из-за обилия электроприборов и их сложности, большинство щитков дополнительно оснащается заземленной шиной. Далее от этой шины заземляющий провод подходит к розеткам с заземляющим контактом. А в случае необходимости и к светильникам и люстрам.

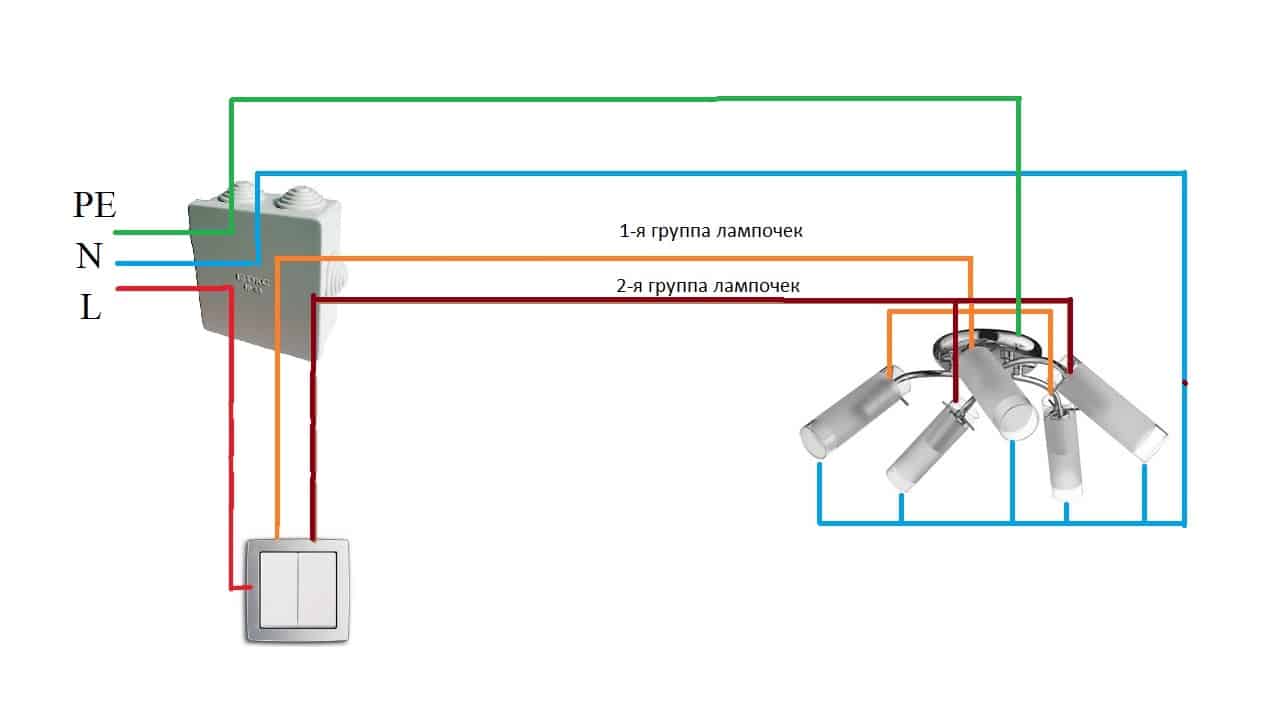

На рисунке Вариант 1 — провода к люстре от проводки с одноклавишным выключателем, Вариант 2 — с двухклавишным выключателем.
Обще принято, что для обозначения провода «земля» используется провод с желто-зеленой оболочкой изоляции.
Для подсоединения провода «земля» к корпусу светильника или люстры, на корпусе есть болт или винт.

При подключениях нельзя путать провода «ноль» и «земля». Они близки по содержанию, и при подключении люстры к цепи освещения с заменой нейтрали на заземление лампочки хоть и будут гореть, но при определенных условиях это может нарушить нормальную работу электропроводки всего дома.

Как правило, для подключения люстры в жилом помещении не применяется ее заземление. Но если есть желание, то «землю» подключают к корпусу люстры. Подобное решение актуально во влажных помещениях.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

Популярные статьи  Сколько ламината в упаковке?

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2 ). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

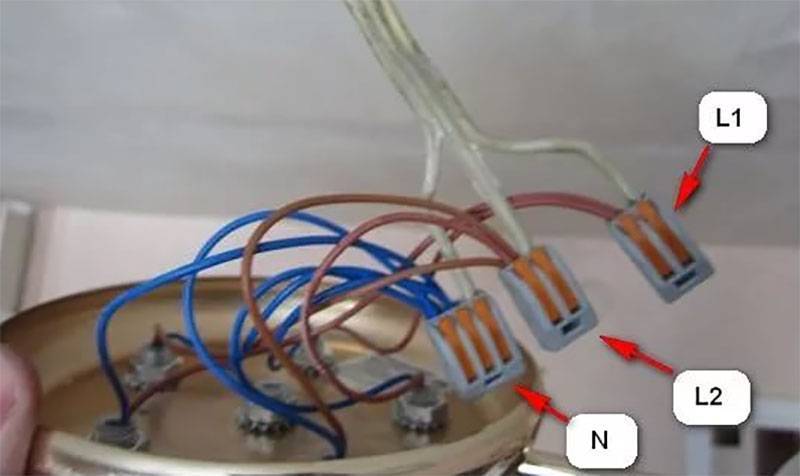

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода

При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

Если количество проводов в люстре и на потолке не совпадают

Может оказаться так, что в приобретенной вами люстре имеется три провода, но проводов на потолке, где крепится люстра, всего два, и выключатель, соответственно, одинарный. Либо наоборот. Алгоритм подключения трехрожковой люстры к одинарному выключателю выглядит так:

  1. Нулевой провод люстры подключить к нулевому проводу на потолке.
  2. В клеммной колодке люстры установить перемычку между фазными проводами либо зажать их в одной клемме и подключить к фазному проводу на потолке.

При такой схеме подключении регулировать уровень освещенности уже не получится.

В противоположной ситуации, когда в домашней электропроводке имеется три провода (два фазных и один нулевой) и двойной выключатель, а в люстре всего два провода, подключение выполняется в следующей последовательности:

  1. При помощи индикатора напряжения необходимо определить нулевой провод, подключить его к любому из проводов на люстре.
  2. Два других провода (фазных) зажать в одной клемме, либо поставить перемычку.

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение.

То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему.

Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза.

При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Двойной и одинарный выключатель

Для соединения люстры с одинарным выключателем все провода от лампочек объединяются в два соединения — фаза и нуль. В большинстве случаев соединять провода можно ориентируясь на цвет их изоляции. После формирования фазовых и нейтральных соединений, они подключаются к проводам от выключателя. Это видно по схеме 1.

как подключить люстру к двухклавишному выключателю
4-ех, 5-ти, 6-ти рожковый вариант люстры, как правило, подключается с двойным выключателем. Он позволяет разделить лампы люстры на две группы и включать их по раздельности. Схема 2.

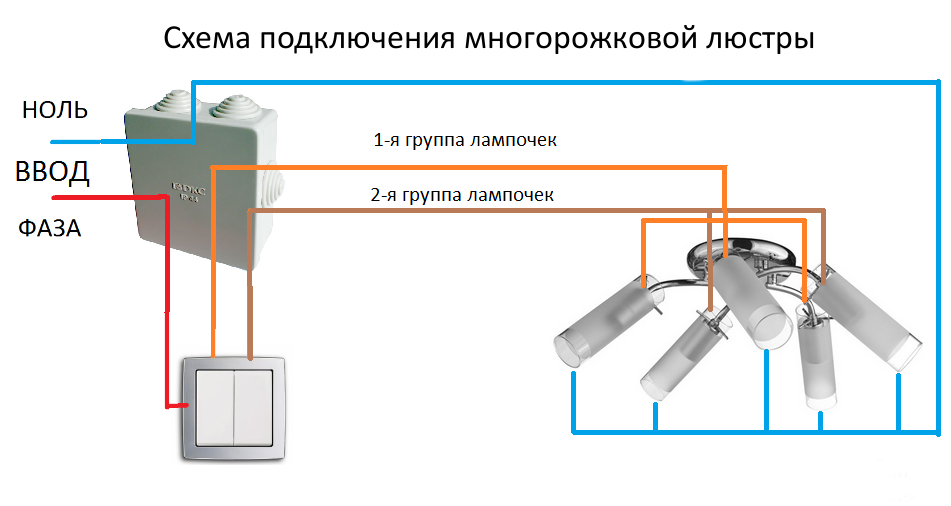

Схема подключения на двухклавишный выключатель заключается в разделении электрических проводов от рожков люстры на 3 соединения (L1, L2, N). Первая и вторая является фазовыми проводами, третья для нейтрали.

  1. Все синие «нулевые» проводники на люстре соедините между собой, для этого можете их скрутить или соединить в клеммах.
  2. Оставшиеся фазные провода разделяете на две группы.
  3. Объедините первую группу (включается с левой клавиши).
  4. Объедините вторую группу (включается с правой клавиши).

Нельзя допустить, чтобы фазный и нулевой оголенные провода соприкасались друг с другом, иначе возникнет замыкание.
Проведите проверку на правильность работы. Поочередно на выключателе зажимайте клавиши. Если все работает правильно, то люстра монтируется под потолок. Можно ее использовать.
Как подключить люстру к двойному выключателю видео смотрите ниже:

https://youtube.com/watch?v=l1ykm0rrWIQ

Схема подключения

С конструкцией и особенностями двойного выключателя мы разобрались, теперь надо выяснить, как его подключить. Рассмотрим два примера:

  1. Управление многорожковой люстрой.
  2. Управление раздельными группами светильников.

Подключение к люстре с несколькими лампами

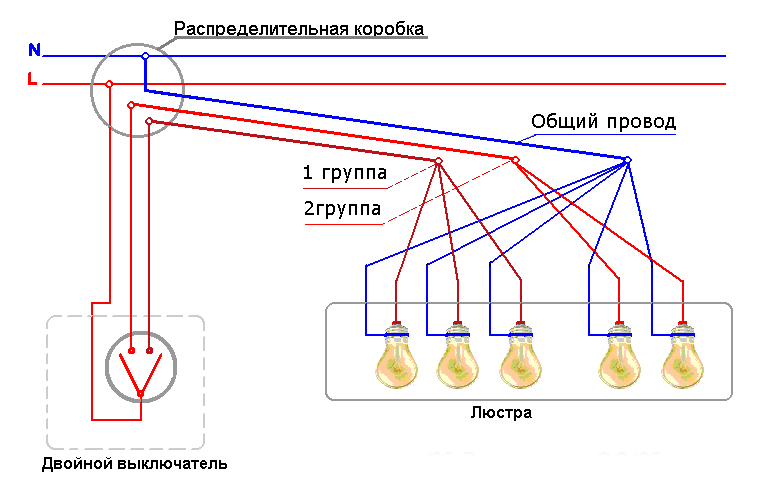

Предположим, в нашем распоряжении есть пятирожковая люстра, лампы которой соединены в две группы: по 2 и 3 лампы.

Здесь синий провод является общим для всех ламп, красный питает первую, а желтый – вторую группу. Включая эти группы в той или иной комбинации, можно получить 3 градации яркости:

  1. Лампы не горят.
  2. Горят 2 лампы.
  3. Горят 3 лампы.
  4. Горят 5 ламп.

Как реализовать это на практике? Если ты имеешь хотя бы базовые знания электротехники, решение этой задачи для тебя не составит труда. Для начала проясним этот вопрос на бумаге:

Замыкая левую клавишу, ты включаешь группу из двух ламп. Вторая управляет группой из трех ламп. Если включить обе клавиши, будут гореть все рожки

Обрати внимание, что нулевой провод, который я обозначил буквой N (нейтраль), подключается напрямую к лампам, а обе группы ламп подключаются к одной фазе через двойной выключатель. Сделано это в целях безопасности: когда обе клавиши выключены, на люстре нет напряжения

Это позволяет безопасно менять лампочки в светильнике и даже производить его ремонт, не обесточивая всю квартиру.

Теперь решим этот вопрос на практике. Прежде всего от будущего местоположения выключателя до ближайшей распредкоробки, которая есть в каждой комнате, необходимо сделать штрабу для прокладки проводки – глубокую канавку в штукатурке. Если люстра вешается на новое место, то штрабу от коробки нужно провести и к ней. Сделать это можно болгаркой либо простым напильником.

Популярные статьи  вольер для собаки своими руками недорого

В месте расположения будущего двойного выключателя необходимо при помощи коронки и обычного зубила сделать посадочное место.

В готовые посадочные места установи пластмассовые подрозетники: они обычно крепятся на шурупы через дюбели или просто на цементный раствор.

Установка подрозетника на гипсовый раствор

Теперь в штрабу уложи трехжильный провод, пропущенный через пластиковую трубку подходящего диаметра. Трубка не является обязательным элементом, но она здорово облегчит ремонт, если проводка сгорит. Достаточно будет просто выдернуть сгоревший провод, не разрушая стену, и заправить при помощи проволоки новый.

Вскрой распределительную коробку и с помощью указателя напряжения (индикаторной отвертки) найди ноль и фазу. Теперь пора обесточить квартиру, убедиться при помощи того же указателя, что напряжения нет, и собрать несложную схему:

В первую очередь подключи и установи сам выключатель. На фото ниже хорошо видно, куда подключать провода.

Теперь . Сделать это проще всего при помощи специальных зажимов, хотя можно использовать и обычную скрутку с последующей ее изоляцией.

Осталась распределительная коробка. Сделать нужные соединения (см. схему выше) можно плотной скруткой с последующей пайкой или при помощи специальных зажимов.

Соединение проводов в коробке скруткой, пайкой и при помощи зажимов

Подключение точечных светильников

В последнее время широкое распространение получили подвесные и натяжные потолки, а с ними и точечные светильники.

Поскольку для общего освещения используется большое количество светильников, их нередко разбивают на группы, каждая из которых может включаться отдельно. Это позволяет не только изменять общий уровень освещенности, но и разбить помещение на зоны. Если у тебя в комнате несколько групп светильников, то для их управления удобно использовать все тот же двойной выключатель. Схема их подключения будет такая же, как и у люстры, только вместо рожков в группы собираются точечные светильники.

Как это будет выглядеть на практике? В качестве примера я разбил светильники на группы по размерам и мощности.

Вот ты и познакомился с двойным выключателем. Теперь ты знаешь, как он работает, и при необходимости сможешь его самостоятельно установить и подключить.

Предыдущая
Вопросы экспертуПодключение светодиодной ленты для подсветки лестницы от одного кабеля
Следующая
Вопросы экспертуПодключение проходного выключателя с 2х или 3х мест

Спасибо, помогло!Не помогло

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Немного теории

Такая процедура, как установка и подключение люстры, требует определённых знаний о выключателях и проводах, с которыми придётся работать.

Подключение люстры к двойному выключателю, а не к одноклавишному, заложено в конструкции самого осветительного прибора. Три провода (с окрашенной или белой изоляцией), выходящие из потолка, также говорят об этом.

Жгут разноцветных проводов, в том числе отходящий от купленной люстры, несёт определённую информацию.

В ЕС маркировка проводов цветом закреплена стандартом МЭК 60445 от 2010 г, в РФ – ГОСТом Р 50462 от 2009г. Выглядит она так.

Разводка электросети кабелями для бытовых помещений марки NYM, ВВГ, ВВГнг (негорючий) в современном частном доме также соответствует этим нормам. Если это не так, то сеть надо прозвонить – определить назначение жил двух, трёхпроводного провода.

Это делается с помощью отвёртки со световым индикатором фазы. Фазовый проводник зажигает светодиод в отвёртке. Фиксирование результата цветным перманентным маркером или цветной изолентой обязательно.

Для освещения прокладывается кабель с 3 проводниками сечением 1.5 мм2. Сечение нулевого и фазного проводников должны быть одинаковыми. Преимущество отдаётся медным проводам: они обладают большей электропроводностью, не окисляются, долговечные, гибкие. Если перед подключением новой люстры есть возможность заменить алюминиевую проводку медной, это стоит сделать.

Максимальная мощность прибора освещения не должна превышать величину, указанную в таблице. Информация содержится в инструкции к люстре, наличие которой обязательно.

Популярные статьи  Каркасные дома: плюсы и минусы каркасного строительства

Запас прочности (отнимите от полученной мощности 20%) не помешает. Цель – застраховаться от провода меньшего сечения, некачественной меди

При старой проводке такая осторожность более чем оправдана

Также предстоит соединить провода (из одинакового металла), выходящие из потолка, с проводами люстры. Обычная скрутка с помощью пассатижей даже не рассматривается (запрещена п.2.1.21 ПУЭ). Работать с паяльником под потолком – сомнительное удовольствие, да и доступно не каждому.

Владельцу частного дома необходимо иметь колодки, СИЗы, наконечники НШВИ, климпер или самозажимные клеммы.

Когда с потолка приходит алюминиевый провод, а на люстре медный, соединять их следует только с помощью клеммных колодок, зажимов «орех» или самозажимных клемм «WAGO» с пастой «Alu-plus».

В дальнейшем под словом «соединяем» понимается как раз такое соединение проводов между собой.Конечно, все работы с приборами, проводами, надо производить при отключённой в помещении сети.

Промежуточный итог: владеем теоретической информацией, современными материалами, инструментом.

Переходим к подключению люстры на двойной выключатель

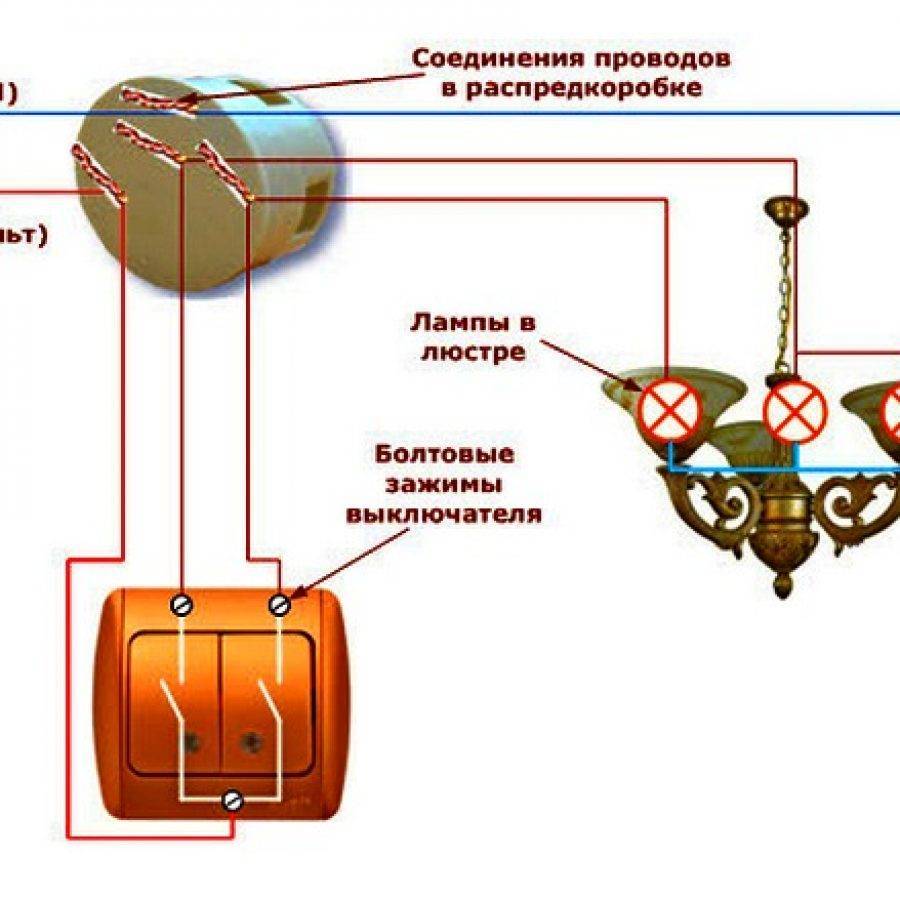

Схема подключения люстры к двойному выключателю

Подключаем люстру

Итак, вы уже знаете, что подключить люстру на двойной выключатель возможно лишь тогда, когда на потолке и на люстре есть по три провода. Иногда можно видеть целый пучок проводов, выходящих из люстры. Это означает, что производитель люстры оставил вам возможность сформировать группы из ламп по вашему предпочтению.

В качестве примера подключения люстры на двухклавишный выключатель, рассмотрим случай, когда из потолка выведены четыре кабеля. Скорее всего, вы уже догадались, что четвертый кабель – не что иное, как заземляющий провод. В современной электромонтажной практике его принято обозначать «РЕ». Он имеет желто-зеленый цвет и все, что требуется, это соединить его с такими же по цвету проводами люстры, предварительно объединив их контакт. Функция этого провода – увести опасное напряжение с люстры через заземляющую шину в почву.

Квартиры и люстры старого образца, в отличие от современных новостроек и европейского оборудования, не имеют заземления. Тогда четвертого кабеля не будет и вышеописанные действия вам не понадобятся. Либо, если из потолка заземление все же выведено, но в люстре не предусмотрено, тогда этот кабель нужно тщательно заизолировать.

Внимание! Четвертый кабель может оказаться и фазой! Наличие третьей по счету фазной жилы на потолке дает вам уникальную возможность сформировать из ламп люстры целых три группы, но тогда и выключатель понадобится соответствующий – с тремя клавишами. Если третья фаза вам не нужна – смело ее изолируйте.. Переходим к самому главному

Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

Переходим к самому главному. Теперь вам необходимо собрать воедино, обеспечив надежный контакт, фазные кабели и кабели нейтрали каждой группы лампочек на люстре. Для примера, в пятирожковой люстре получится так:

  • первая группа ламп (две лампы) – соединяем две фазы в одну и две нейтрали в одну;
  • вторая группа (три лампы) – соединяем три фазы в одну и три нейтрали в одну;
  • соединяем нейтральные кабели обеих групп в общий ноль;
  • результат: из люстры выходят две фазы и общий ноль, итого – три подготовленных контакта.

Соблюдая маркировку и назначение, эти три провода соединяются с соответствующими по цвету и назначению проводами на потолке: первая фаза к первой фазе, вторая фаза – ко второй фазе, ноль соединяется с нулем.

Не пользуйтесь скрутками! Скрутка очень распространенный способ, но далеко не безопасный. Места скруток, при неполном касании, часто перегреваются, их изоляция от этого рассыхается и теряет свою защитную функцию. Применяйте соединительные экспресс-клеммы, это быстро и надежно.

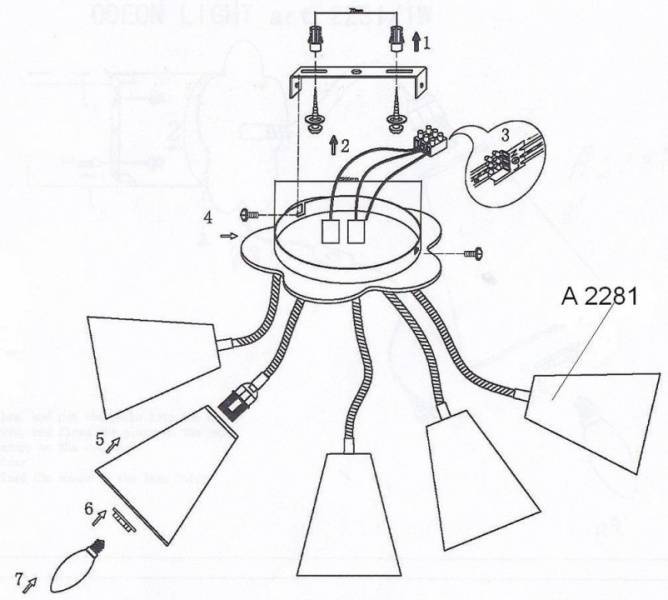

Схема подключения люстры

Техника безопасности

Перед тем как приступить к подключению люстры к электросети, установить выключатель, нужно ознакомиться с техникой безопасности в работе с электричеством. Для этого не требуется изучать талмуды «физики по электричеству», стоит ознакомиться с правилами:

  1. Во всем применяемом инструменте для работы с электроприборами, а также по электропроводке рукоятки заизолированы.
  2. Для проведения работы электроэнергия во всем помещении отключается на щитке. Для этого выключить выключатель света недостаточно. Требуется на электрощитке (счетчик в частном доме) отключить пробки, если же там нет кнопок, пробки выкручиваются.
  3. Выключатель для светильника устанавливается в разрыв провода «фаза».

Если соблюдать эти правила, тогда жизнедеятельности не будет ничего угрожать.

Как распознать провода?

Все провода выпускаются в нескольких цветах. Это значительно облегчает работу электрика, и дает подсказку новичку.

Общепринятый стандарт:

Заземление – желтый провод со светло-зеленой полоской (земля).

  • Синий (голубой) провод – ноль.
  • Фазными выступают другие цвета, кроме перечисленных.

В домах и квартирах со старой проводкой все кабели одинаковы, заземления не было. Чтобы определиться с типом следует делать прозвон.

Чем грозит поменять местами фазу и ноль?

Есть мнение от людей, считающих себя профессионалами (поставил в доме 1 розетку), что при установке выключателя нет разницы в подсоединении проводов, потому как через разомкнутые контакты электричество в лампу не попадает. Это неверно. Следует точно знать, что является фазой, а какой провод идет «нулем». При разорванном ноле электрический ток не поступает, но во всех кабелях присутствует фазный ток. Что грозит поражением человека электротоком. В ином случае люминесцентные осветительные приборы, а также лампы «эконом» при фазном токе мерцают или же слабо светят.

Как соединить провода?

Скрутка – это очень кропотливое дело. Если она сделана неправильно, производится переделка. Поэтому следует это делать правильно, а также прочно изолировать ее. Если таких скруток много, а в сети большое напряжение или же плохой контакт соединения греются, тогда возможно скорое перегорание изоленты, что приведет к замыканию. Поэтому при скручивании проводов необходимо их хорошо прижимать и изолировать.

Сейчас применяются клеммные колодки. Они зарекомендовали себя как противопожарные элементы. С их помощью соединяется четыре и больше скруток. Одними из них являются WAGO. Для соединения не потребуется инструмент, монтаж происходит за короткое время. Для начала открываются рычажки, вставить туда провода и закрыть рычаг. При этом соединение будет надежным, противопожарным. Приобретенная новая люстра разбирается, проверяется качество колодок и винтов. При необходимости винты нужно хорошо затянуть. Особенно если люстра китайского производства.

Чем отличается люстра от светильника?

Для начала разберемся с терминологией. Что такое люстра, и что такое светильник?

Светильник  – наиболее широкое понятие, он может быть любым по конструкции, креплению и по источнику света. Может быть потолочным, точечным, настенным (по месту установки), светодиодным, галогеновым (по типу ламп), комнатным, уличным (по виду исполнения).

Люстра – это светильник, который имеет две особенности, которые его выделяют в ряду светильников:

  1. Люстра обязательно крепится к потолку и имеет висячую конструкцию,
  2. Люстра является предметом роскоши, декоративно оформленным и, как правило, имеющих более 1 лампы.

Приводу список моих статей, в которых рассмотрены различные виды приборов освещения и приведено множество фото:

Я веду это к тому, что между люстрой и светильником с электрической точки зрения разницы очень не много. Просто понятие “люстра” входит в понятие “светильник”.

Это интересно: В вытяжке не гаснет свет: в чем причина?

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
