Пластиковые трубы для водопровода

Содержание

Типы полипропиленовых труб

В данном обзоре мы будем рассматривать PPR-трубы для водоснабжения и отопления, различные тонкостенные, дачные варианты рассматриваться не будут. Все трубы делятся на три основных типа, характеризующих армирующий материал. У разных производителей могут иметься дополнительные слои, однако в целом, основного назначения материала это не меняет.

Данные приведены по продукции «VALTEC», у других производителей цифры могут отличаться.

Первый — полипропилен без армирующего слоя. Применяется в системах холодного водоснабжения, имеет самый высокий коэффициент линейного теплового расширения. И хотя производитель утверждает о соответствии классам эксплуатации по ГОСТ 32415-2013 – 1, 2 (горячее водоснабжение 60°C, 70°C), в целом, неармированные трубы рекомендуется применять только в холодном водоснабжении (мое личное мнение). В холодной воде труба способна гарантированно держать давление в 20 бар, с горячей водой рабочее давление уменьшается — 12 бар для температуры 60 °C и 8 бар для 70 °C. Цифры справедливы для труб с маркировкой PN20 (об этом немного ниже). Данный тип труб зачастую выпускается с более низким рабочим давлением.

Трубы обладают линейным коэффициентом теплового расширения 0,00013/1°C. Это означает, что при увеличении температуры трубы на 1 градус по цельсию, труба длинной 1 м станет длиннее на 0,13 мм. Немного на первый взгляд, однако, если использовать трубу в горячем водоснабжении 70 °C и учесть остывание до 15 °C, на трехметровый отрезок изменение длинны составит уже 21,45 мм. Это одна из причин не использовать данные трубы в ГВС.

Второй — с армирующим слоем из стекловолокна PP-FIBER. Применяется в системах горячего водоснабжения, обладают более низким коэффициентом линейного расширения. Могут обладать маркировкой PN20 и PN25. Эти трубы можно спокойно применять в горячем водоснабжении, вплоть до температуры воды 90 °C, максимально допустимое рабочее давление при такой температуре снижается до 6 бар.

Коэффициент линейного расширения составляет 0,000062/1°C — в два раза меньше, чем у неармированных труб. Несмотря на меньшее расширение, пренебрегать им во время монтажа совсем не стоит.

Третий тип — с армирующим слоем из алюминия PP-ALUX. Применяется в системах горячего водоснабжения и отопления, обладают маркировкой PN25. Эти трубы обладают самым низким коэффициентом теплового расширения и большей стойкостью к давлению при высоких температурах. Допустимо использование с температурой жидкости до 95 °C. Помимо давления и температуры, алюминиевый слой препятствует кислородной диффузии. Диффузия кислорода в трубы — явление, нежелательное для систем отопления. Более подробно данное явление в рамках этой статьи рассматриваться не будет.

Коэффициент линейного расширения 0,000031/1°C — в два раза меньше, чем у стекловолокна и в четыре, чем у неармированного полипропилена. Данные справедливы для сплошного армирования труб алюминием, когда зачистка перед пайкой не требуется.

Смотрите видео об армировании алюминием:

Независимо от типа армирования, все трубы маркируются максимальным рабочим давлением — PN15, PN20, PN25, данное буквено-численое обозначение характеризует стойкость к давлению в барах. Например: маркировка PN20 говорит, что труба может эксплуатироваться при давлении 20 бар. Так же, маркировка косвенно указывает на максимальную температуру эксплуатации, ведь неармированные трубы выше PN20 не встречаются (по крайней мере пока). К слову, встречаются и более низкие значения PN, но их применение рекомендуется в системах без давления.

Более старая система обозначения рабочего давления труб — SDR — это соотношение диаметра к толщине стенок, чем это число меньше, тем толще труба. Самая толстая PN25 эквивалентна SDR6. Если взглянуть на таблицу, то SDR не всегда совпадает с PN. Ориентироваться нужно в первую очередь на PN и по возможности выбирать меньший SDR.

Тип армирования Класс PN Соотношение SDR Рабочее давление Область применения
PPR 100 PN20 6.0 ХВ-20 бар60 °C-12 бар70 °C-8 бар Холодное водоснабжение, допускается применение в ГВ с давлением не выше 8(70°C), 12(60°C) бар
PP-FIBER PN20 7.4 ХВ-20 бар60 °C-13 бар70 °C-10 бар90 °C-6 бар ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C
PP-FIBER PN25 7.4 ХВ-25 бар60 °C-14 бар70 °C-11 бар90 °C-9 бар ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 90 °C
PP-ALUX PN25 6.0 ХВ-25 бар60 °C-14 бар70 °C-11 бар95 °C-9 бар ХВ, ГВ, напольное отопление 70 °C, радиаторное отопление 95 °C

*Данные приведены для труб VALTEC.

Какие трубы выбрать для водопровода

Трубы для водопровода выбирают с высокими характеристиками.

Для водопровода нужно выбирать трубы, которые отличаются высокими эксплуатационными характеристиками. Они прослужат длительное время.

Также учитывается способ монтажа — закрытый или открытый тип. Многие производители указывают все параметры, вариант подключения и материалы.

В результате получается качественное соединение, которое не будет деформироваться при гидравлических ударах. Для холодной и горячей воды рекомендуется выбирать полипропиленовые трубы. Внутри располагается армированная фольга или стекловолокно. Если их нужно спрятать в стены, то дополнительно покупают изоляцию.

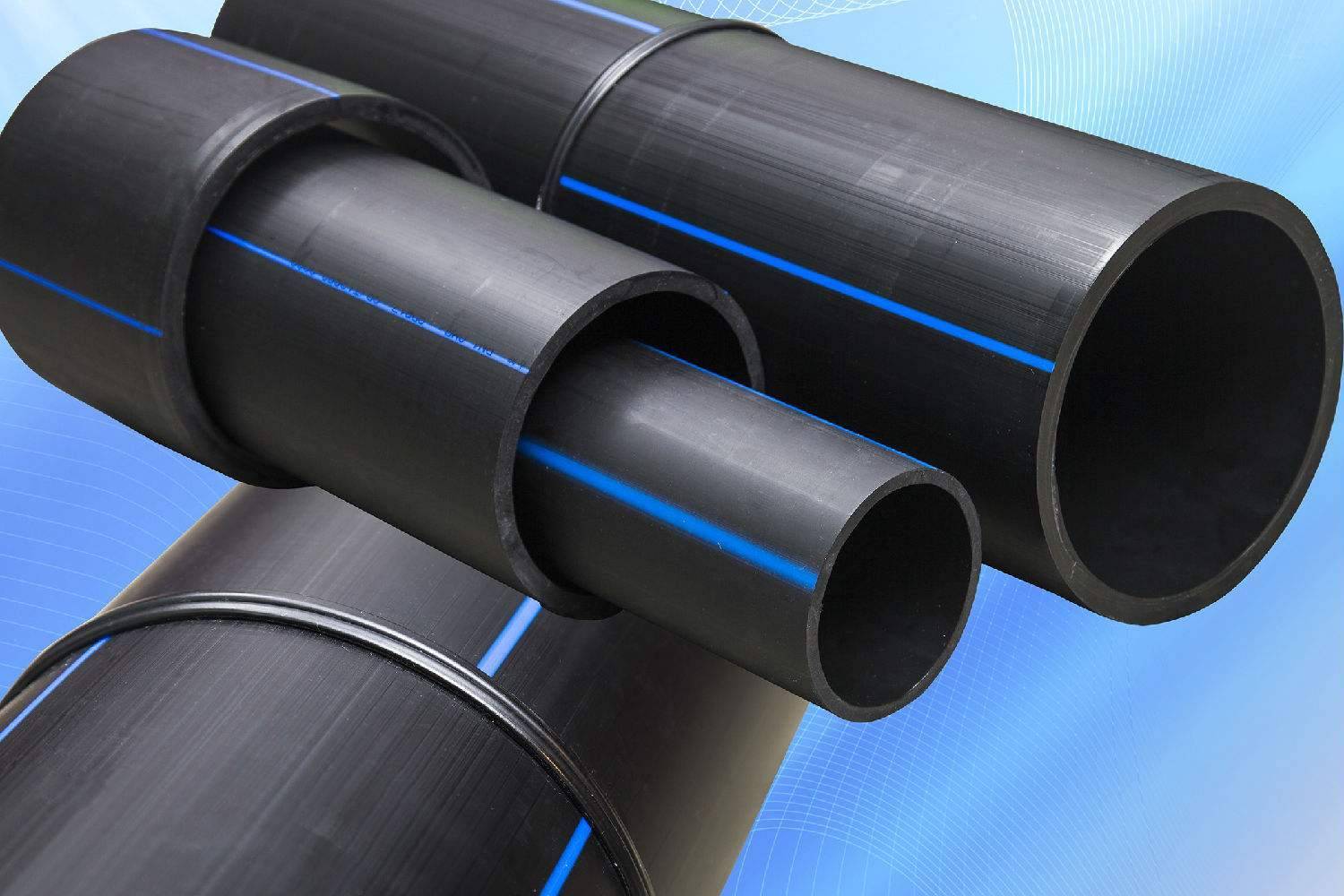

Полиэтилен низкого давления ПНД

Среди полиэтиленовых изделий наиболее популярными являются трубы из полиэтилена низкого давления (ПНД).

Полиэтилен ПНД применяют для подключения и монтажа канализации промышленного предназначения, обсадки водяной скважины, водопровода для промышленных целей.

Материал отличается высокой прочностью. Изделия выдерживают разные условия, поэтому их применяют для прокладки садового водопровода неразборного типа.

На внешней стороне есть цветные полосы.

В зависимости от оттенка они могут использоваться для следующих целей и задач:

  • синий — для водоснабжения;
  • желтый — газовая промышленность;
  • отсутствие цветных полос — для технических целей.

Это важный параметр, который позволяет избежать ошибок при прокладке и обустройстве водопровода.

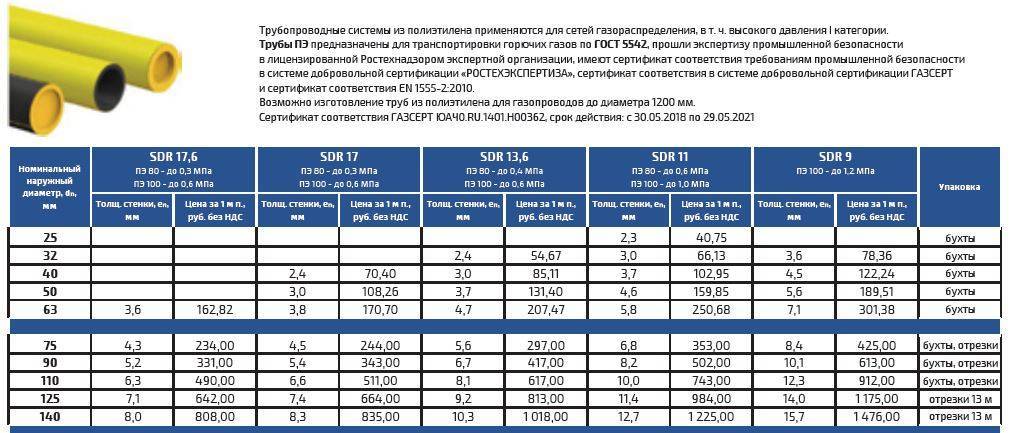

Маркировка

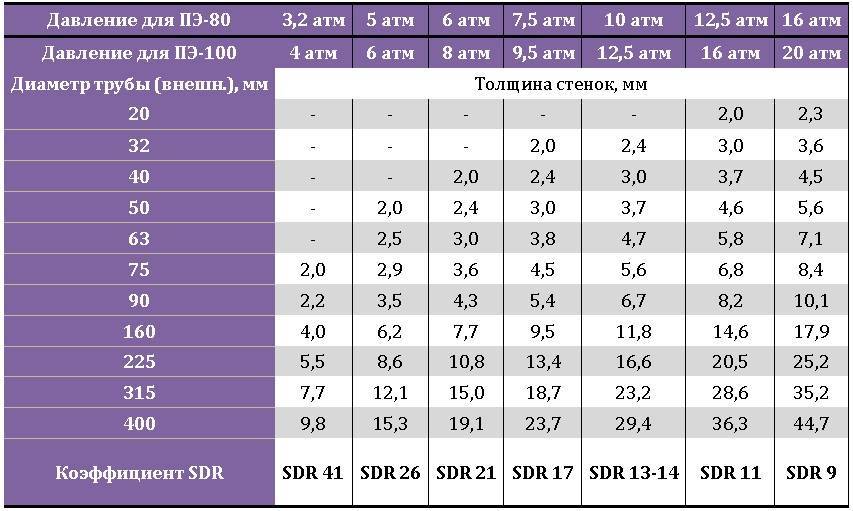

Если есть аббревиатура SDR, то она демонстрирует показатель внутреннего давления. Низкие показатели обозначают плотность материала.

Маркировка ПЭ 80 или ПЭ 100 демонстрирует эксплуатационные качества. Материал применяется для водоснабжения, а также вывода отходов. Диаметр не должен превышать 90 мм.

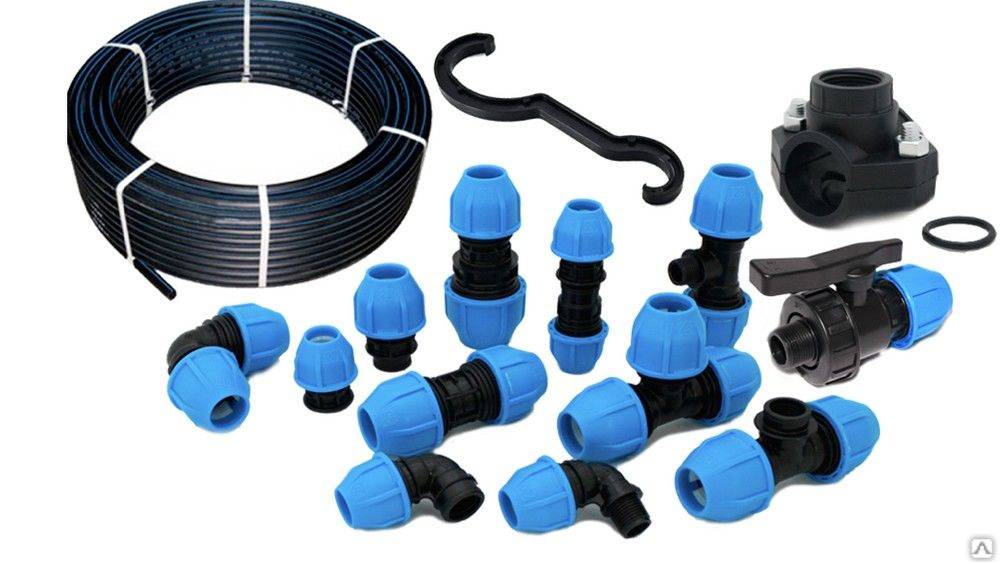

Монтаж соединений ПНД труб

Соединение ПНД труб для водопровода.

Для подключения трубопровода используются следующие стыки:

  1. Разъемные. Их применяют для монтажа и прокладки частных водопроводов.
  2. Неразъемные. Для соединения используют сварочные работы.

При подключении и присоединении нужно учитывать все требования, чтобы предотвратить деформацию и разгерметизацию.

ПНД трубы для системы канализации

Как выбрать ПНД трубы для системы канализации и правила их монтажа

Трубы, для производства которых использовался полиэтилен, являются современным и весьма удобным в эксплуатации материалом. Полиэтилен устойчив к воздействию различных неблагоприятных факторов, химически инертен и достаточно прочен, поэтому его широко применяют для изготовления труб различного назначения. Прекрасно подходят трубы ПНД для канализации, причем методика соединения таких труб настолько проста, что монтаж трубопровода может осуществить и неспециалист.

Популярные статьи  Thomas Twin T1 Aquafilter: лучший пылесос для аллергиков и любителей идеальной чистоты

Трубы канализационные из полимеров широко применяют для сооружения трубопроводов бытового назначения. Однако рядовому потребителю бывает сложно разобраться, какие именно трубы стоит выбрать для решения тех или иных задач.

Канализационная ПНД труба – это один из лучших вариантов для сооружения бытовых трубопроводов водоотведения. Трубы из этого материала имеют множество неоспоримых достоинств, выделяющих их из других пластиковых труб. Их технические характеристики позволяют создавать надежные и долговечные коммуникации.

Материал и технология изготовления труб

Полиэтилен – это полимер, получаемый из этилена, который в обычных условиях находится в газообразном состоянии. Для протекания реакции полимеризации применяют катализаторы, к тому же, процесс протекает в условия повышенной температуры и давления.

Пластиковые трубы для водопровода

В зависимости от показателей давления, применяемых при реакции полимеризации, удается получать материал с разными свойствами:

  • Если реакция протекает при высокой температуре и под значительным давлением, то полученный полиэтилен имеет низкую плотность.
  • Материал, производимый при относительно невысокой температуре (120-150 градусов) и с низким давлением (0,1-20 мПа), отличается высокой плотностью. Такой полимер обозначается аббревиатурой ПНД (полиэтилен низкого давления). Его плотность составляет 0,941 г/см³, материал имеет кристаллическую структуру, то есть изделия из него получаются жесткими.

Именно ПНД широко применяют для изготовления труб канализационных, а также труб для водопроводов, так как продукция из этого полимера получается более прочной.

Процесс изготовления труб

В процессе полимеризации из газообразного вещества получаются гранулы полиэтилена. А как потом это сырье превращается в трубы? Как правило, на производстве применяют метод экструзии, когда расплавленный полимер, «выдавливается» через отверстия формы в виде кольца. Для сохранения формы трубы процесс осуществляется в вакуумной камере.

Пластиковые трубы для водопровода

Сформированные трубы снабжаются резиновыми уплотнителями

(если это предусмотрено технологией), упаковывают и отправляются к потребителю. При производствегофрированных труб применяется более сложная технология, поскольку такие трубы являются двухслойными.

Стандарты изготовления труб

Канализационные безнапорные ПНД трубы производится согласно требованиям ГОСТ 22689.2-89. Гофрированные трубы из ПНД производятся по техническим условиям, согласованным с заказчиком. Согласно ГОСТУ, трубы ПНД размеры имеют следующие:

  • Диаметр изделий 40, 50, 90, 110 мм
  • Их длина может составлять 2, 3, 5,5, 6 или 8 метров.

Регламентирует ГОСТ длину и диаметр раструбов трубы

, а также размеры фасонных частей – крестовин, отводов, тройников и пр.

На каждую трубу обязательно наносится маркировка, в которой указываются основные характеристики трубы. К примеру, маркировка «ТК 110 – 6000 – ПНД ГОСТ 22689.2-89», означает, что перед нами труба канализационная, изготовленная из полиэтилена низкого давления, ее диаметр составляет 110 мм, а длина – 6 метров.

Плюсы и минусы ПНД труб

Преимуществ данные виды труб имеют немало. Свойства ПНД трубы для канализации:

  • Длительный срок эксплуатации. Согласно расчетам, пластиковая труба может прослужить до 300 лет, хотя на практике, конечно, эти расчеты пока не подтверждены.
  • Устойчивость к коррозионным процессам и действию агрессивных сред.
  • Сохранение линейных и радиальных размеров на протяжении всего срока службы.
  • Низкий коэффициент теплопроводности.
  • Высокая степень эластичности.
  • Возможность эксплуатации при температурах ниже нуля. Полиэтилен становится хрупким только при минус 70 градусах.
  • Низкая масса труб.
  • Способность противостоять гидравлическим ударам.
  • Экологическая безопасность.
  • Простота монтажа.

Выбор труб для водопровода

Выбор труб для водоснабжения из конкретного материала зависит от того, будет в них горячая или холодная вода, какими будут перепады температур, где будут расположены трубы, каким будет давление внутри системы. Кроме того, для многих важным параметров является финансовая сторона вопроса.

  • Для холодного водоснабжения можно использовать ПВХ трубы. Это самый дешевый и простой из всех представленных вариантов. Кроме того, их удобно соединять между собой.
  • Для горячего водоснабжения ПВХ трубы не подойдут, в этом случае лучше отдать предпочтение ХПВХ трубам, стоимость которых несколько выше. Системы из таких труб разборные, при необходимости их разъединяют, но высока вероятность протекания воды в области стыков.
  • Часто при установке системы водоснабжения профессионалы используют РР трубы. Это объясняется тем, что и горячее и холодное водоснабжение можно организовать трубами из одного материала, что упрощает задачу проектирования водопровода. Монтаж таких труб требует специального оборудования и навыков работы с ним, потому лучше доверить установку системы профессионалам.
  • Полиэтиленовые трубы в быту применяются реже, но для прокладывания системы водоснабжения во дворе частного дома лучше остановить выбор на ПВД трубах. Их обязательно необходимо устанавливать под землей. Для системы подачи питьевой воды также используют ПНД, но сложность их монтажа в вертикальном положении ограничивает применение в условиях многоэтажных домов.

Использование

Маркировка ПНД труб определяет возможности использования изделий. Их применяют:

  • в водо- и газопроводах;
  • в качестве внешнего слоя защиты для прокладки коммуникаций;
  • для создания дренажа и канализации;
  • в теплотехнических сооружениях.

При монтаже можно воспользоваться водопроводной трубой для прокладки в земле или расположить ее над поверхностью.

По сравнению с аналогичной продукцией из металла, трубы из полиэтилена:

  • имеют низкий уровень шума;
  • хорошо эксплуатируются при отрицательных температурах воздуха, т.к. имеют больший коэффициент расширения;
  • обладают высокой теплопроводностью;
  • имеют небольшую массу;
  • в 2-3 раза дольше служат (около 50 лет);
  • легко устанавливаются.

Пластиковые трубы для водопровода

Прокладка ПНД труб в земле

При планировании трубопровода из полиэтилена низкого давления, который должен быть расположен в почве, необходимо учитывать уровень промерзания грунта. Глубина траншеи, где будет расположена магистраль, должна быть больше глубины, на которую замерзает земля.

Для южных районов России величина составляет от 0,6 до 1 метра, для Волгограда – 1,2 м, для Москвы – 1,4 м.

Ширина траншеи должна быть такой, чтобы позволяла удобно работать с размещенным в ней трубопроводом.

Например, специалисты не рекомендуют использовать для прокладки в глубине почвы компрессорные фитинги.

Для прохода через стены или части фундамента лучше применять дополнительные защитные металлические гильзы, диаметр которых должен превышать размеры пластиковых изделий.

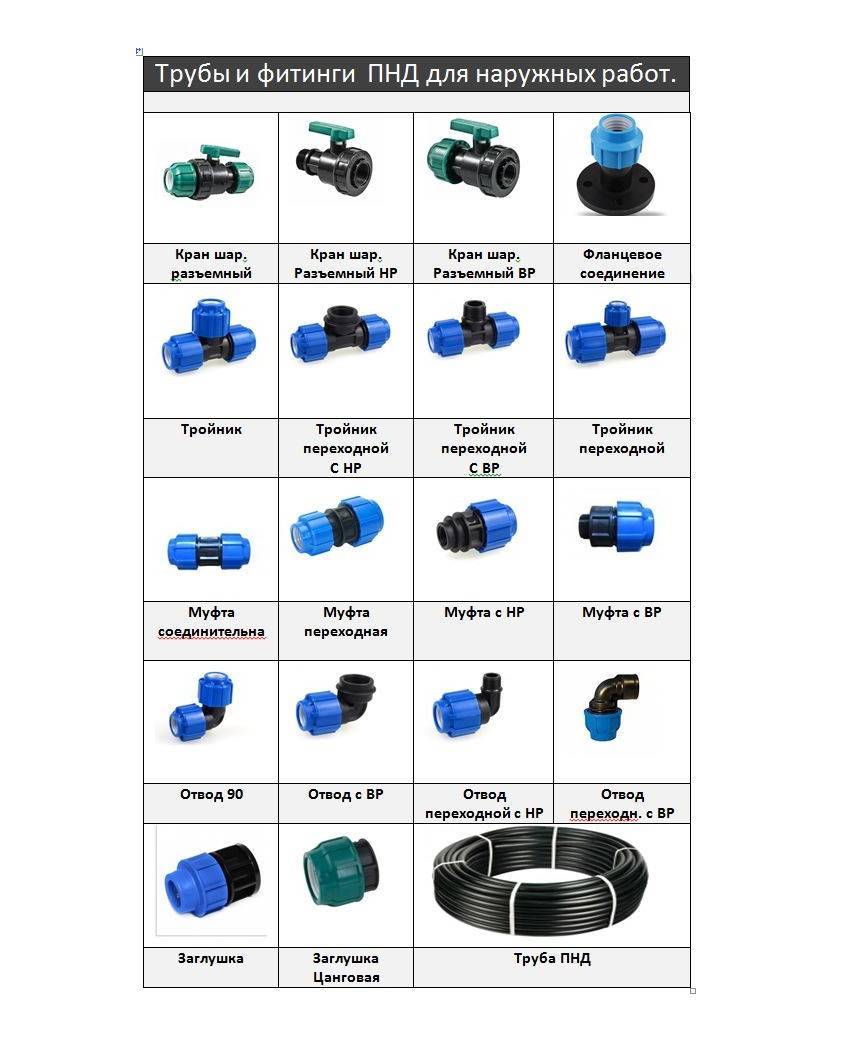

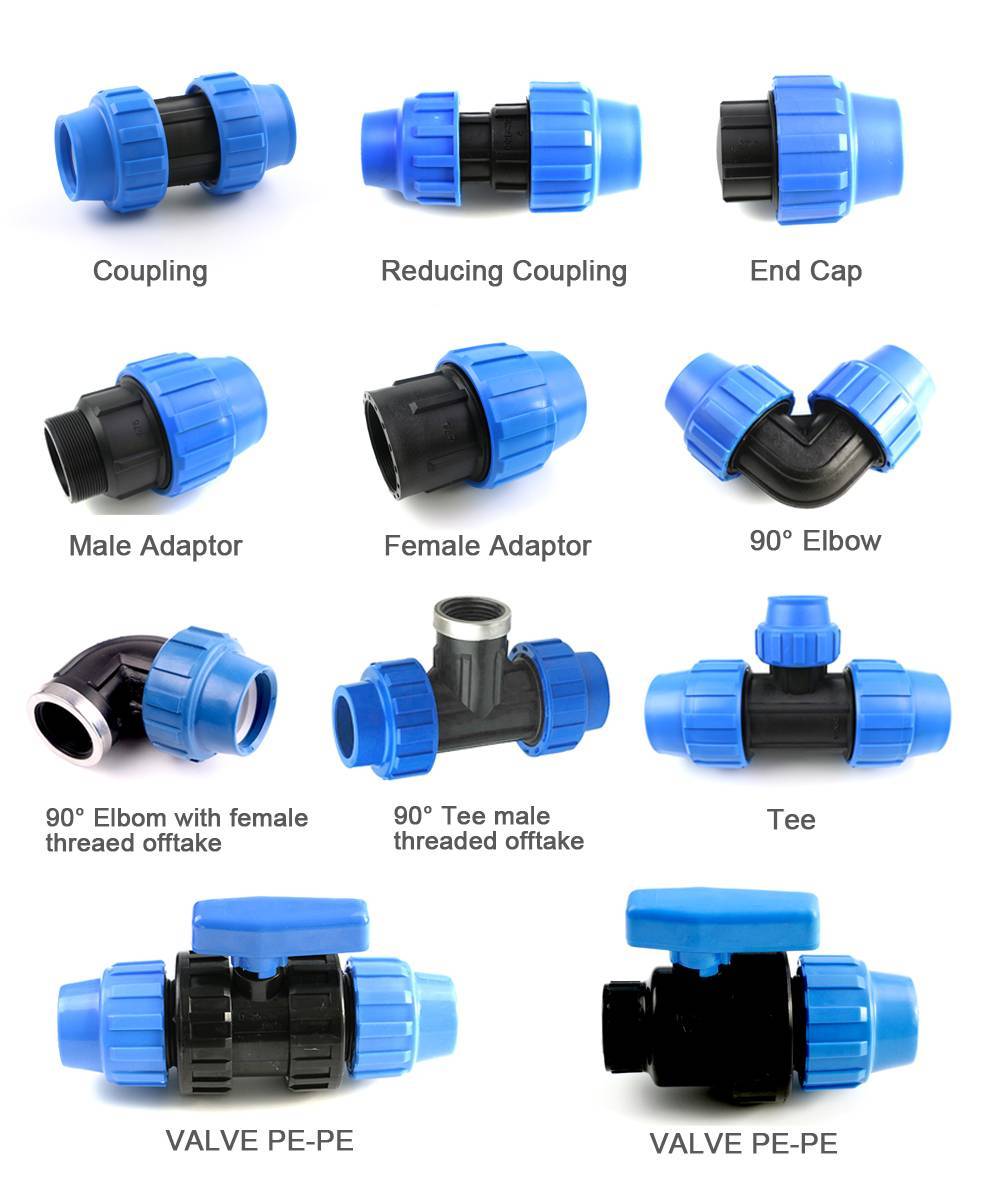

Соединения пластиковых труб

Соединения ПНД труб выполняют разъемным или неразъемным способом.

Для бытовых нужд чаще всего пользуются разъемными вариантами. В магистральных системах с высокими показателями давления выгоднее применять соединения неразъемного типа.

Пластиковые трубы для водопровода

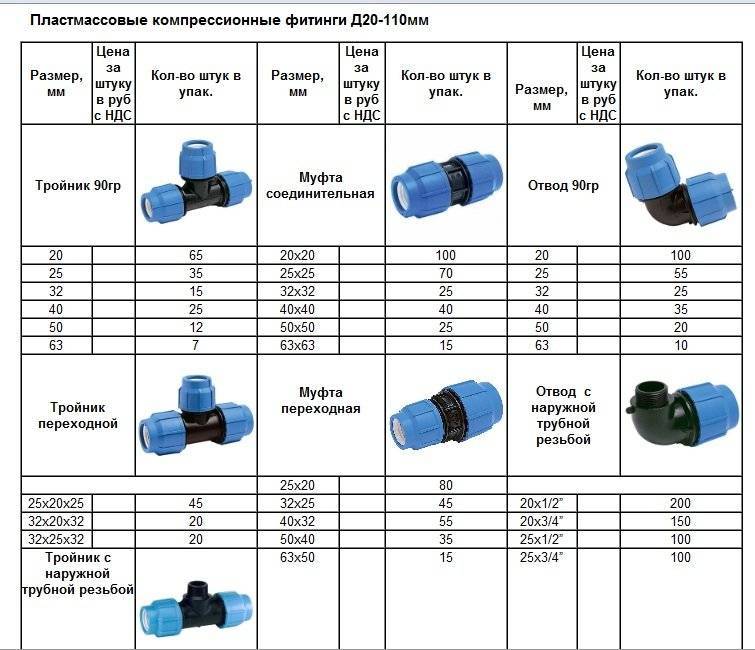

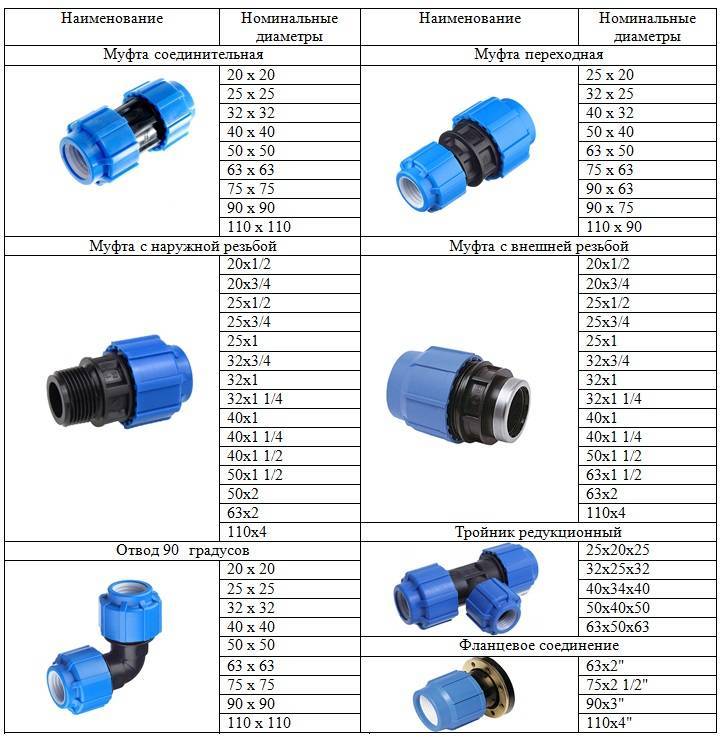

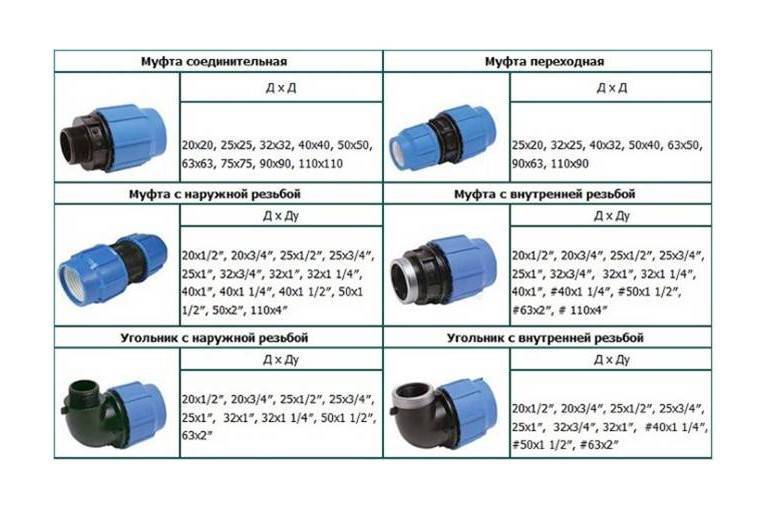

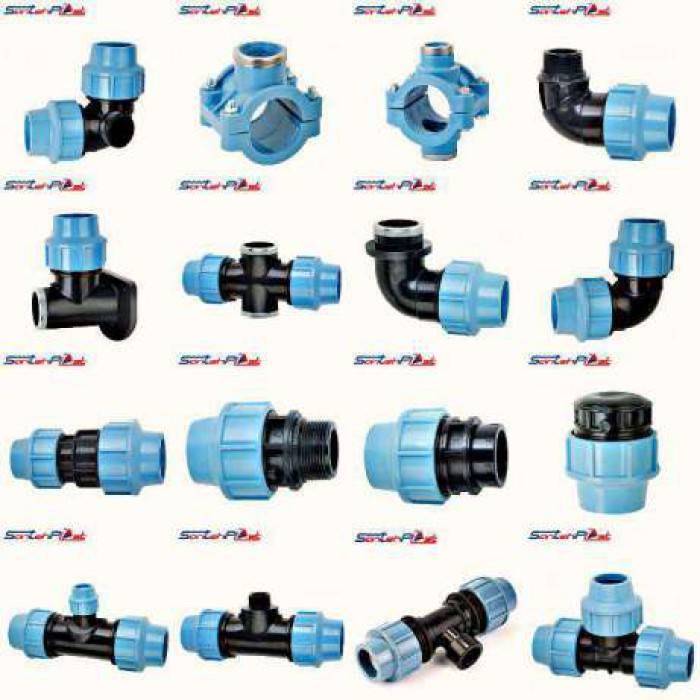

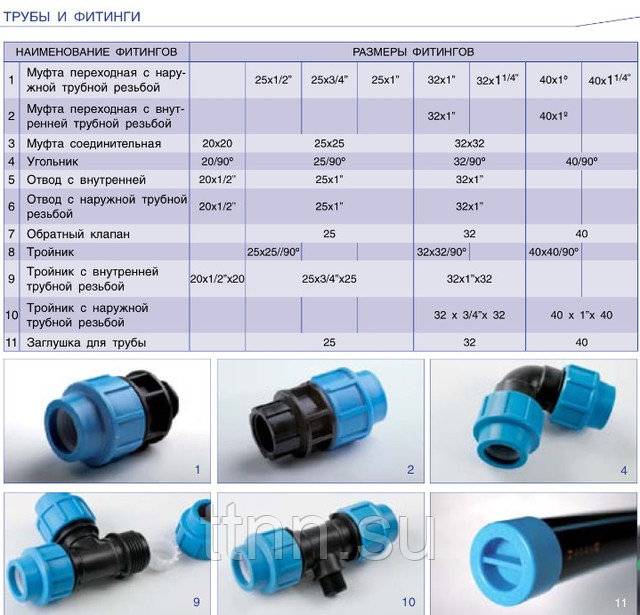

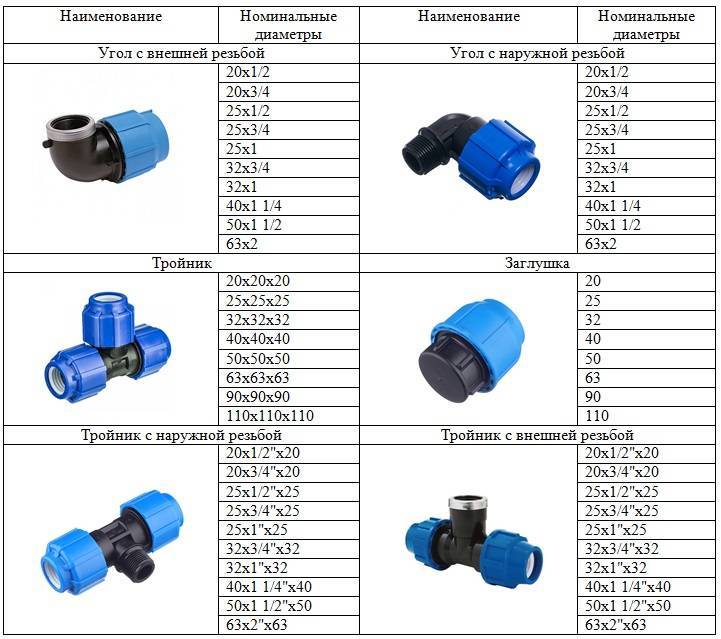

Монтаж трубопровода с помощью разъемных соединений

Метод, использующий фланцы, является наиболее распространенным способом сочленения. К элементам такого типа можно отнести накидные металлические фланцы, а также привариваемые к торцу втулки.

Когда фланцы использовать невыгодно или нет такой возможности, прокладку труб ПНД, диаметром менее 50 мм, с тонкой стенкой можно осуществлять с использованием компрессионных фитингов в качестве соединительных элементов.

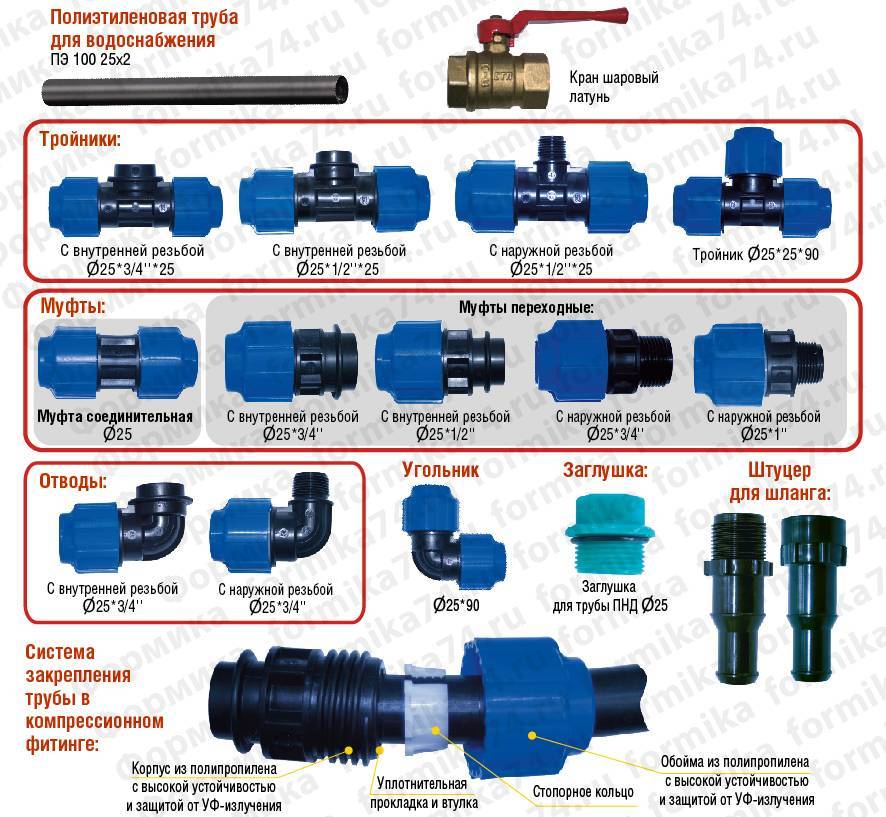

При высоких (до 25 атмосфер) нагрузках подойдут обжимные цанговые сочленения. Такой вариант можно применить для стыковки изделий из разных материалов.

При правильном подборе соединительных элементов и грамотном выполнении монтажа система подвода воды получается малозатратной, не требующей ремонта долгое время.

Соединения неразъемным способом

Наиболее часто используются 2 основных метода неразборных соединений:

  1. Соединители электромуфтовые.
  2. Специальная сварка для полиэтилена.

Профессионалы рекомендуют использовать для сварки один шов, одинаковый по прочностным характеристикам с остальной конструкцией. Для этого нужно использовать хорошее сварочное оборудование и квалифицированный персонал.

При рабочем давлении в системе до 16 атмосфер можно использовать закладные электронагреватели с электромагнитной полиэтиленовой муфтой. Чаще всего такой тип соединения используется при невозможности сварки из-за стесненных условий расположение магистрали, т.к. он более дорогостоящий.

Популярные статьи  7 творческих идей, как скрыть невзрачные сооружения на даче и сделать ее еще красивее

Наружные и внутренние диаметры водопроводных труб

Наружный диаметр пластиковых труб для водопровода указывается в маркировке, нанесенной на деталь. Для вычисления внутреннего диаметра нужно толщину стенки умножить на 2 и вычесть из наружного. Толщина стенки также указывается в маркировке через знак «х» после диаметра. Если же маркировку найти не удалось, можно посмотреть диаметр труб по таблицам.

Параметры полипропиленовых труб

Наружный Ø, мм Толщина стенки, мм Внутренний Ø, мм
16 2,7 10,2
20 3,4 13,2
25 4,2 16,6
32 5,4 21,2
40 6,7 26,6
50 8,4 33,2

Параметры металлопластиковых труб

Наружный Ø, мм Толщина стенки, мм Внутренний Ø, мм
16 2 12
20 2 16
26 3 20
32 3 26
40 3,9 32
48 4 40

Также при проектировании водопроводных систем нужно учитывать проходные параметры различных фитингов, таких как отводы, муфты, тройники, крестовины и т.д. Для металлопластика диаметр внутри фитингов уменьшается; для полипропилена или ПВХ при правильном монтаже — нет.

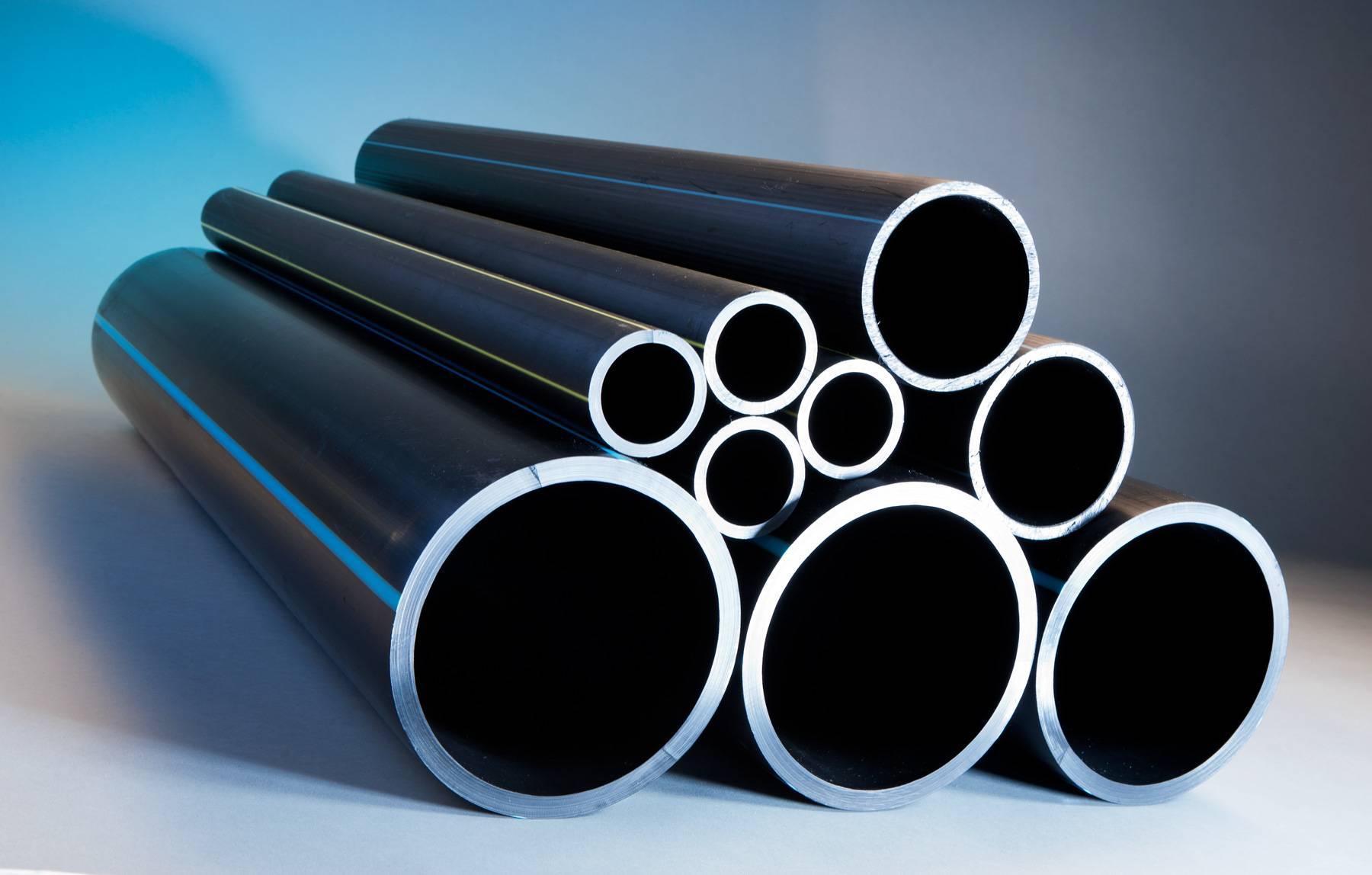

Что такое ПНД труба

Трубы ПНД формуются посредством расплава и непрерывной экструзии из гранулированного высокоплотного полиэтилена, так называемого полиэтилена низкого давления (ПЭНД, ПЭВП, HDPE).

Технические характеристики и свойства

Различия в технологиях полимеризации этилена (температура, давление, компонентный состав) предопределяют в итоге и отличия в свойствах конечного продукта. В результате полиэтилен делится на множество модификаций: полиэтилен высокого, среднего и низкого давления, сшитый полиэтилен и пр. По сути, их основное отличие заключается в структуре кристаллической решётки и плотности полученных полимеров. Именно это качество предопределяет прочностные характеристики изделий и сферу их применения.

ПНД-трубы выпускаются в 4 основных модификациях, особенности которых предопределяют сферу их использования:

  • ПЭ 100.
  • ПЭ 80.
  • ПЭ 63.
  • ПЭ 33.

Числовой индекс после аббревиатуры «ПЭ» обозначает устойчивость межмолекулярных связей в пластике. Чем выше данное значение, тем прочнее материал.

Технические характеристики ПНД-труб
Сорт полиэтилена ПЭ 100 ПЭ  80 ПЭ 63 ПЭ 32 (ПЭ-1)
Сырьевая база Отменное качество сырья ПЭ вторичной переработки
Минимальный индекс прочности 10 Мпа 7,5 Мпа 6,3 Мпа 3,3 Мпа
Плотность 0,965 г/м³ 0,941 г/м³
Степень кристалличности 75-85%
Максимальное рабочее давление 3,3-10 Мпа
Рабочий температурный режим от -20 до +40°C
Температура плавления 130°C 120°C
Температура хрупкости -60°C -40°C
Прочность на разрыв 38 Мпа
Прочность на растяжение 9,8-16,67 Мпа
Прочность на изгиб 11,77-16,67 Мпа
Индекс упругости 117,68-254,97 Мпа
Минимальное относительное удлинение на разрыв 350% 250%
Водопоглощение 0,01%
Срок службы до 80 лет до 60 лет до 50 лет

Следует отметить, что приведённые физико-технические характеристики основаны на общих свойствах полиэтилена низкого давления, и в зависимости от технологии экструзии и толщины стенки они могут колебаться.

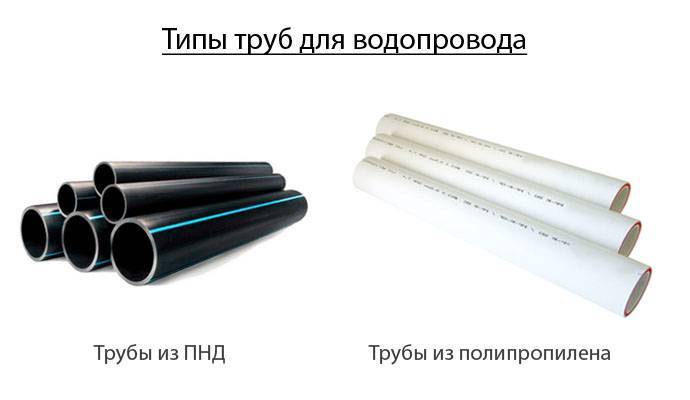

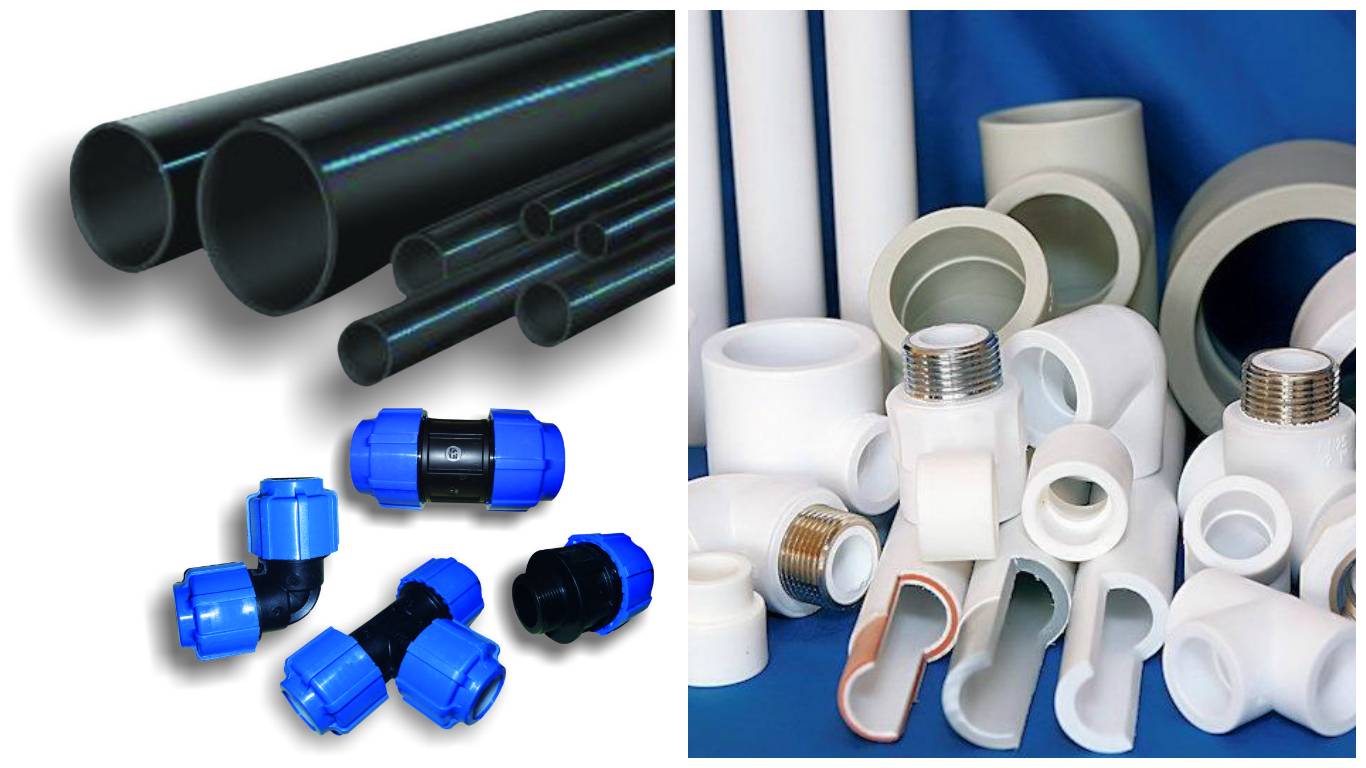

Виды труб для водоснабжения

Для бытовых нужд в строительстве применяют 3 основных типа полимеров:

  • поливинилхлорид (UPVC);
  • полипропилен (PP);
  • полиэтилен (PE).

Все они отличаются эксплуатационными свойствами, стоимостью и сферой применения.

Поливинилхлоридные ПВХ-трубы для водопровода

Поливинилхлорид является одним из наиболее используемых термопластических материалов вследствие своей гибкости и конкурентной цены. Трубы для холодного водоснабжения ПВХ служат для сборки напорных магистралей жилых и общественных зданий. Изделия выпускают отдельными отрезками длиной 6 м.

Соединение сегментов, в зависимости от производителя, может осуществляться тремя способами:

  1. При помощи съемных муфт (дорого).
  2. Путем холодной сварки растворителем (занимает много времени).
  3. С использованием кольцевого резинового уплотнителя.

В бытовом плане наиболее приемлемым считается третий способ. Прочное соединение обеспечивают уплотнительные кольца, устанавливаемые в специальные гнезда на заводе.

Особая форма уплотнителя полностью исключает возможные тепловые расширения и гарантирует устойчивость по отношению к вертикальным и горизонтальным механическим нагрузкам. Цвет профиля серый, максимальная температура использования — 45°С, рабочее давление — до 10 бар.

Полипропиленовые трубы для водопровода

Толщина стенок труб.

Трубы из полипропилена применяются для устройства подачи горячей и холодной воды в здания, при монтаже теплых полов, автономного отопления и укладки технологических магистралей с температурным режимом до 95°С.

Отшлифованная внутренняя поверхность препятствует отложению биологических веществ, а также предохраняет транспортируемую жидкость от появления постороннего запаха и вкуса.

Срок эксплуатации трубопроводов из таких материалов зависит от рабочей температуры и параметров давления ресурса. Полипропиленовые изделия в условиях сборки и эксплуатации не выделяют в атмосферу токсичных веществ и не причиняют вреда здоровью человека.

Металлполимеры

Металлопластиковые трубы предназначены для устройства систем водоснабжения в жилых, административных, общественных и промышленных зданиях. Благодаря своим эксплуатационным характеристикам и повышенной пластичности часто используются при выполнении ремонтных работ и реконструкции.

Металлополимеры, в сравнении с металлическими трубами, имеют высокие звукоизоляционные свойства. Гладкая внутренняя поверхность не содействует образованию соляных отложений, скоплению мелких неорганических включений, что способствует минимальным потерям силы напора жидкости.

Структура материала:

  1. Внутреннее покрытие — пищевой или сшитый полиэтилен.
  2. Специальный клей.
  3. Алюминиевая фольга.
  4. Наружный полимерный слой.

Металлическая фольга препятствует диффузии кислорода в транспортируемую среду и обеспечивает дополнительную прочность синтетического покрытия. Клей способствует гомогенности соединения полимерных оболочек и алюминиевой прокладки.

Срок службы изделий составляет 50 лет при условии контроля температурного режима и рабочего давления в процессе эксплуатации.

Полиэтиленовые низкого давления — ПНД

Полиэтилен представляет собой вязкий, упругий материал, поведение которого в процессе деформации зависит от величины нагрузки, температуры и времени воздействия. Водопроводные трубы изготавливают из марок ПЭ 80 и 100.

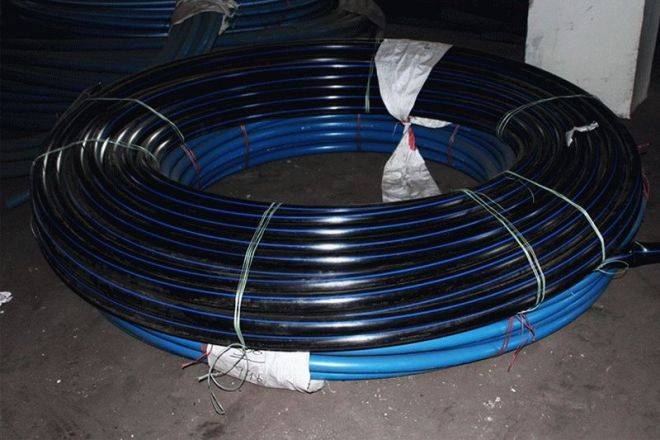

Пластиковые профили выпускают в трех вариантах:

  • в виде прямых сегментов по 5-20 м;
  • в бухтах;
  • на катушках.

Монтаж секций трубопровода осуществляется несколькими способами: сваркой встык, с использованием электрофузионных или компрессионных фитингов.

Виды труб.

Сшитый полиэтилен РЕХ

Сшитый и стандартный полиэтилен — это разные материалы. Для их производства используют одно и то же сырье, но технология изготовления изделий имеет разительные отличия.

Поиск путей улучшения прочностных характеристик и термостойкости полимерных профилей привели к мысли о модификации продуктов методом «поперечной сшивки». В процессе изготовления частицы традиционного вещества стыкуются друг с другом, образуя прочную трехмерную структуру.

Трубы из сшитого композита обладают высокой термостойкостью, отсутствием трещин поверхности и стабильностью в момент гидравлических ударов. Одно из основных преимуществ материала — это эксплуатация трубопроводов при рабочих температурах свыше 70°С.

Существует 3 способа изготовления изделий:

  • пероксидный метод — PEXa (до 80°С);
  • силановый — PEXb (95°С);
  • радиационный — PEXc (70°С).

Для водопроводных систем наиболее приемлемы профили, изготовленные вторым способом, они обладают высоким температурным порогом, пластичностью и памятью формы.

Полиэтиленовые

Пластиковые трубы для водопровода

В отличие от стальных, пластмассовые трубы для водопровода не создают сопротивление току воды. Полиэтиленовый материал в этом отношении находится впереди. Его шероховатость составляет 0,005 мм.

Полиэтилен маркируется латинскими буквами PE. Такие трубы стоят недорого, но служат долго.

Модификации и их свойства

Существуют такие модификации полиэтилена:

  • высокого давления (ПВД);
  • низкого давления (ПНД);
  • сшитый (PE-X).

ПВД изготавливаются при высоком давлении, ПНД – при низком. А используются они наоборот: ПВД – до 2 атм (канализация), ПНД – до 16 атм (холодный водопровод). Оба вида эксплуатируются от -70 до +40 °C.

Для ПНД, как правило, берут полиэтилен марки ПЭ 80 или ПЭ 100. Такие пластиковые трубы для водопровода черные и имеют синюю полоску.

Сшитый полиэтилен может использоваться для горячего водоснабжения и отопления. Он выдерживает 95 °C и напор 20 атм.

Свойства:

  1. Полиэтилен горюч. Его дым токсичен.
  2. Он сильно удлиняется при нагревании.
  3. Гибкий.
  4. Теряет эластичность под лучами солнца. Это не относится к сшитому полиэтилену.
Популярные статьи  Шторы на кухню: 42 фото идеи оформления окон в кухонном интерьере

Чтобы ониы не провисали при увеличении температуры, в линии ставят компенсатор.

Монтаж и применение

Пластиковые трубы для водопровода

Для водопровода используются дешевые компрессионные фитинги из пластика. Они закручиваются руками. Инструмент для этого не нужен. Поэтому из водопроводных пластиковых труб полиэтиленовые наиболее популярны на дачных и огородных участках.

Трубы диаметром от 160 мм соединяются сваркой при помощи специального устройства. Они используются для канализации.

Выпускаются диаметром 16–1200 мм, продаются в бухтах или отрезками по 10–12 м (при диаметре более 110 мм).

Характеристики труб ПВХ для водопровода

Трубы ПВХ для водопровода.

Основная аббревиатура — ПВХ и НПВХ. Для производства используется поливинилхлорид. Если в аббревиатуре есть буква «Н», то она свидетельствует об отсутствии пластичности.

Для производства используется один и тот же материал, но когда изготовитель добавляет пластификатор, труба становится более пластичной.

Преимущества:

  • доступная цена;
  • легкий монтаж и присоединение;
  • уровень давления 6-16 бар.

К недостаткам относят непереносимость воздействия ультрафиолетовых лучей. В таком случае происходит разрушение материала, поэтому он становится хрупким. Места соединения нестабильные.

Кратко о маркировке ПВХ труб

Каждое изделие имеет свою маркировку. Она предназначается для разделения областей эксплуатации и применения.

Область использования с маркировкой:

  • PPH — для подключения к холодному водоснабжению;
  • PPB — монтаж с повышенным давлением с регулярными гидравлическими ударами;
  • PPR — подключение ГВС;
  • PPs — для сборки ГВС, где температура теплоносителя не превышает +95°C.

Стоимость труб и услуг монтажа

орцевые срезы,круглую форму

Цены на пластиковые трубы варьируют от 1 до 8 $ за один метр, в таких же пределах находится и стоимость фитингов — как цена погонного метра соответствующей трубы.

Стоимость изделий немецких и итальянских производителей — наиболее высокая, турецкого и российского изготовления — на порядок ниже.

Относительно установки, то она определяется в границах от 50 до 120 $ за монтаж одной водопроводной системы — ванны, туалета, кухни и т. д.

Пластиковые трубы для водопровода надежно используются во всех сферах водоснабжения, с каждым разом доказывая свою практичность, удобность в эксплуатации, с успехом осваивая все больше сфер для применения.

Соединение полиэтиленовых труб

Сварочные способы соединения

Существует два типа :

  1. Неразъемные (соединения встык при помощи особого сварочного аппарата и электромуфтовые).
  2. Разъемные (раструбные и фланцевые со специальным уплотнителем).

Если при эксплуатации трубопровода на него действует давление, используют сварку встык или муфтовую сварку

Впрочем, фланцевое соединение по своей надежности не уступает двум предыдущим методам.
Обратите свое внимание на то, что прочность полиэтиленовых труб в сочетании с их пластичностью и, вдобавок, высокая надежность делают их применение практически незаменимым в местах с высокой сейсмической активностью и в тех местах, где периодически наблюдается движение грунта

Соединение труб пнд производится сваркой методом встыка.

При возникновении вопроса, каким образом эффективнее всего , желательно отдать предпочтение одному из нижеследующих способов сварки, который покажется вам самым оптимальным. Если отдать предпочтение стыковой сварке, нужно помнить, что она производится при помощи специального инструмента.

Суть ее заключается в том, что в течение процесса торцы труб, которые соединяют, нагревают до вязкости специальным нагревательным элементом. После этого подплавленные концы обеих труб соединяют друг с другом под давлением и дают остыть месту стыка естественным способом. Концы труб перед нагреванием нужно очистить от загрязнений и обезжирить.

Во время работы необходимо обращать внимание на температуру нагревания — она должна быть выдержана в нужном режиме, на высоту оплавления материала, на время нагревания концов труб и на оказываемое давление на поверхности соединения. После охлаждения сварочный шов должен быть ровным, выступая на одинаковую высоту. При таком результате вы получите максимальную надежность и прочность шва

При таком результате вы получите максимальную надежность и прочность шва

После охлаждения сварочный шов должен быть ровным, выступая на одинаковую высоту. При таком результате вы получите максимальную надежность и прочность шва.

Эти элементы нагреваются оборудованием, проходящий ток внутри которого доводит до нужной температуры фасонную деталь. Аналогично сварке встык, все концы труб и детали перед началом работы нужно тщательно очищать и обезжиривать.

Затем необходимо проконтролировать, чтобы скрепляющие элементы и трубы пребывали в полной неподвижности от начала сварки до этапа остывания. В случае если будут привариваться ответвления, необходимо тщательно подбирать зажимы.

https://youtube.com/watch?v=OA_I6LEm_sY

Говоря о преимуществах электромуфтовой сварки, нужно указать на простоту установки, высокую надежность и прочность соединений, малые временные затраты, безопасность и экономичность метода и, кроме того, практичность при монтажных работах в труднодоступных местах. Эта методика зарекомендовала себя как надежная и простая и успешно применяется для газопроводов и водопроводов.

Соединение при помощи фитингов

Без сомнения, сварочный метод соединения надежный и простой, но бывают случаи, когда он невозможен в применении. В таких ситуациях можно использовать муфтовое соединение. Муфты, которые выпускаются специально для полиэтиленовых трубопроводов, предназначаются как раз для надежного соединения стыкуемых концов труб.

Компрессионные фитинги — так называются эти муфты — не нуждаются в специальном оборудовании для установки полиэтиленовых труб и запросто могут быть установлены неспециалистом. Особенно хорош этот метод скрепления в тех случаях, когда используются трубы с небольшим диаметром — от 20 до 315 мм.

Поскольку имеют малую жесткость, напорные трубопроводы, особенно большие в диаметре, нуждаются в соединении методом сварки. Он полностью обеспечивает абсолютную герметичность стыков, соединяя после застывания трубы намертво друг с другом в единое целое, чего не сможет дать бессварочный способ в полном объеме, потому что труба под муфтой соединения может подвергнуться деформации с дальнейшей разгерметизацией.

Впрочем, достоинством компрессионных фитингов можно назвать возможность при необходимости сборки-разборки установленных деталей, что не может дать ни один из вышеперечисленных методов сварки. Причем демонтажем стыков можно заниматься неоднократно, и это под силу даже не обученному для этого человеку. Никаких инструментов и приспособлений не понадобится, кроме одного специального ключа, который сможет открутить и закрутить гайки на соединительных фитингах.

Монтаж возможен даже при низкой температуре, а большое разнообразие соединительных элементов любых диаметров дает возможность производить любые разводки, разветвления и повороты в системе.

Монтаж пластиковых труб для водопровода

Монтаж пластиковых труб характеризуется определенными особенностями и имеет несколько разновидностей, в зависимости от использованного оборудования:

  1. Стыковая сварка. С помощью данного вида монтажа соединяются трубы одинакового диаметра: происходит нагревание торцов труб, которые соединяются, и последующее сжатие с помощью специального пресса — ручного, аккумуляторного или электрического. Во время стыковой сварки в домашней условиях спайка труб происходит в процессе нагревания концов труб, отслеживая точность стыковки торцов.
  2. Стыковая сварка с применением муфт и электрической спирали. Резистивный компонент нагревается и плавит концы пластиковых труб, обеспечивая хорошую герметичную спайку. Аппаратура для соединения настраивается автоматически, с помощью внесения на карту памяти всех данных, необходимых для монтажа — материал, диаметр труб, толщина стенок.
  3. Фланцевый способ. Данный вид монтажа обеспечивает возможность дальнейшего разъединения труб: к концам труб привариваются специальные компоненты — фитинги — они соединяют трубы между собой с помощью болтов и герметичной прокладки.
  4. С помощью компрессионных фитингов. Соединение труб происходит с использованием компрессионных фитингов — полимерных и бронзовых элементов, которые закрепляются на концах труб и монтируются между собой.

Монтаж пластиковых труб лучше отдать на обслуживание профессионалам, которые используют специальное оборудование и обеспечат надежную герметичность.

Оцените статью
