Подключение водонагревателя (бойлера) к водопроводу своими руками

Критерии правильной установки нагревательного оборудования

Одним из важных нюансов того, как правильно подключить бойлер к водопроводу, является требование соответствия диаметров трубопроводов и входных штуцеров. Также имеет значение размер сечения кабеля, который питает электронагреватель агрегата

На эти моменты следует обратить особое внимание, чтобы не допустить ошибок.

При подключении водонагревателя используют подводящие трубы, диаметр которых должен обеспечивать свободное перемещение водяного потока по линиям входа и вывода. Поэтому считается допустимым больший диаметр рукавов с переходом под параметр штуцеров. В свою очередь меньшее сечение трубопроводов по сравнению с вводными патрубками агрегата является грубейшей ошибкой.

Отсюда можно сделать вывод, что при подключении электроводонагревателя к водопроводу необходимо максимально точно подбирать сечение проводов с учетом тока нагрузки. Розетку обычно располагают рядом с аппаратом. Ее размещают от уровня пола на высоте не менее 150 сантиметров.

Бойлеры бытового назначения рассчитаны на однофазное питание переменным током 220-250 вольт. Нагрузка должна быть токовой, не менее 10А. Определяют более точное значение на основании производительности нагревательного оборудования, его можно узнать из технической документации, прилагаемой к продукции. Именно с учетом указанной величины тока нужно приобретать автоматический выключатель, когда выполняется подключение водонагревателя к водопроводу в квартире или доме.

Например, для проточных приборов существуют определенные нормативы тока отсечки автомата: при мощности 3,5 кВт – 20А, при 5,5 кВт – 25А, а при 6,5 кВт – 35А. Обычно все требуемые параметры для подключения оборудования прописаны в инструкции к нему.

В этой документации производитель в точности объясняет, как подключить электрический водонагреватель к водопроводу. По этой причине все документы, имеющиеся в комплекте к аппарату, следует предварительно изучить.

Особенности подключения напольного водонагревателя

Так как такой нагреватель устанавливается на полу, все подводы к нему расположены не на нижней панели, а внизу боковой или задней вертикальной стенки. В быту такие накопительные бойлеры используются редко, так как у самых миниатюрных из них объём бака составляет 100–150 л. Кроме этого, они занимают много места и имеют большую мощность, предъявляющую серьёзные требования к электропроводке и автоматике безопасности.

Подключение к воде у нагревателей напольного расположения выполняется аналогично настенным моделям. Подключение к электросети, ввиду относительно высокой мощности, необходимо выполнять исключительно через отдельный щиток.

рмнт.ру

Частые ошибки монтажа водонагревателей

Правилами установки подобного оборудования предусматривается применение изоляции на трубопроводах ХВС/ГВС. При этом технические требования к монтажу определяют минимально возможный размер толщины изоляции – 20 мм.

Уровень теплопроводности изоляционного материала должен составлять не менее – 0,035 Вт/м2.

Подключение водонагревателя (бойлера) к водопроводу своими руками
Пример выполнения изоляции системы нагревателя, где отмечаются явные ошибки. Изолировать необходимо не только трубы, но также установленные на участке трубопроводов рабочие компоненты. Современными изолирующими материалами это делается легко

При монтаже водонагревателей нередко нарушают схему подключения домашнего агрегата к водопроводу, применяя изоляционный материал малой толщины, либо не применяют изоляцию вовсе.

В результате, когда начинается полноценная эксплуатация прибора, отмечаются значительные потери тепловой энергии. Эти потери отражаются на времени нагрева, которое существенно возрастает.

Неправильно выполненная или отсутствующая изоляция является главной причиной образования конденсата на линии ХВС. Такое состояние системы снижает уровень комфорта пользователя, способствует формированию антисанитарной среды внутри помещений, где располагается оборудование.

Распространённой ошибкой следует считать монтаж бойлера без расширительного сосуда. Схема, где предусматривается внедрение расширительного сосуда, актуальна именно для водонагревателей накопительного типа.

Благодаря расширительному сосуду, удаётся компенсировать рост давления, обусловленный увеличением объема воды в бойлерном накопителе.

Подключение водонагревателя (бойлера) к водопроводу своими руками
Установленный расширительный бачок в системе косвенного нагрева. По сути, монтаж расширительного сосуда выполнен с ошибкой. Этот элемент системы должен располагаться выше линии верхней крышки бойлера. К тому же нет изоляции трубы

Как правило, монтаж нагревателей накопительного типа ограничивается включением предохранительного клапана на участке магистрали холодной воды. Такая своеобразная замена расширительной ёмкости предохранительным клапаном допустима, но, с точки зрения правильного монтажа, это является технической ошибкой.

По сути, на бойлерах-накопителях всегда нужно ставить расширительный сосуд вместе с обратным клапаном.

Список других ошибок при монтаже:

  • электрический кабель уложен на острых металлических краях или на поверхностях с высокой температурой;
  • порядок подключения магистральных линий не соответствует порядку, указанному на схеме;
  • нарушен уровень установки водяного нагревателя относительно горизонтали и вертикали;
  • отсутствует контур заземления водонагревающего аппарата;
  • параметры электрической сети, куда подключено оборудование, не соответствуют паспортным требованиям;
  • монтаж выполняется в помещении, где отсутствует система водоснабжения и водоотведения.

Любая, пусть даже несущественная ошибка установки водонагревательного оборудования может сыграть роковую роль после начала эксплуатации устройства.

Предлагаем ознакомиться с подробными инструкциями по монтажу накопительного и проточного водонагревателя:

  1. Установка накопительного водонагревателя своими руками: пошаговое руководство + тех.нормы
  2. Установка проточного водонагревателя своими руками: пошаговый инструктаж

Схема подключения к электросети

Каких-либо сложностей электрическая схема подключения водонагревателя не содержит, но все же есть ряд моментов, которые необходимо принимать во внимание, когда вы начнете подключать нагреватель. Самый важный нюанс — мощность бака должна полностью соответствовать типу используемого для подключения прибора кабеля

Лучше всего для подключения к электрической сети бойлера применять медный провод. Его сечение должно варьироваться от 2,2 до 2,5 мм 2.

Чтобы в процессе эксплуатации водонагреватель работал надежно и не доставлял проблем, необходимо протянуть отдельную линию от электросчетчика. В этом случае оборудование будет абсолютно безопасным для пользователя. Отдельный автомат следует установить у самого бака. Он должен иметь мощность, которая должна быть аналогичной этому параметру используемого оборудования.

Если водонагреватель имеет кабель с вилкой, то в этом случае электрическая схема подключения устройства будет еще проще. Все, что потребуется сделать владельцу – вывести отдельный кабель, чтобы потом можно было подключать с его помощью водонагреватель. Выполняя установку прибора, необходимо не забывать о создании заземления. Однако в городских квартирах эта проблема не является актуальной. В том случае, если заземление имеется, все, что нужно сделать – подключиться к нему. Если же его нет, то в этом случае лучше провести работу по его созданию.

Такое оборудование, как водонагреватель можно установить своими руками за короткое время. При выполнении работ владельцу понадобятся самые простые материалы и инструменты. Больше всего придется потратиться только на медный кабель. Если прибегнуть к услугам специалиста, то в этом случае на работу по подключению оборудования придется отдать 3000 р. Однако эта сумма может быть как меньше, так и больше. Все зависит от места установки бойлера и условий выполнения монтажа.

Популярные статьи  снегоуборщик своими руками

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Разновидности бойлеров

Перед тем как приступить к подключению бойлера в доме или в квартире, необходимо разобраться, какой вид водонагревателя Вам подойдет. Для того, чтобы сделать правильный выбор, необходимо ознакомиться со всеми вариациями:

Накопительный водонагреватель для водопровода, работающий на электричестве. Такой прибор способен нагреть воду до температуры от 55 до 75 градусов автоматически

Важно отметить, что он потребляет совсем мало электроэнергии, потому что процесс нагрева воды проходит постепенно. Накопительные водонагреватели отличаются своей универсальностью

Именно поэтому их можно устанавливать в любом помещении.

Подключение водонагревателя (бойлера) к водопроводу своими руками

Типовой накопительный водонагреватель

Проточный водонагреватель. Работа такого бойлера основывается на том, что нагрев воды происходит непосредственно во время ее движения по крану. Главным достоинством такого прибора является его мобильность. Вторым, не менее важным преимуществом является то, что процесс нагревания воды проходит почти моментально

Важно отметить, что такой водонагреватель может устанавливаться либо в одной водоразборной точке, либо иметь разводку ко всем потребителям воды. Это напрямую зависит от мощности прибора

Подключение водонагревателя (бойлера) к водопроводу своими руками

Бойлер косвенного нагрева. Такой водонагреватель способен обеспечивать бесперебойную подачу горячей воды для всех потребителей одновременно. Такой прибор обладает достаточно низким коэффициентом потери тепла. Конструкция такого прибора не включает в себя теплоисточник. Роль теплоносителя играют внешние источники тепла. В качестве теплоисточников чаще всего используются отопительные котлы.

Подключение водонагревателя (бойлера) к водопроводу своими руками

Расчет объема водонагревателя

После того, как был выбран подходящий вариант бойлера, необходимо рассчитать его объемом. Только после этого можно будет переходить к разбору схем установки бойлеров. Если в доме проживает один человек и использует лишь одну – две точки потребления воды, достаточно будет подключить бойлер к водопроводу на 40 литров. Если живут два человека и используют две точки потребления, нужен бак на 70 литров. Если в доме живет семья из трех человек, то нужен бак на 100 литров. Если семья состоит из 4-5 человек, то лучше поставить бак на 130-150 литров. Также необходимо учитывать то, с какой частотой будет использоваться вода.

Подключение водонагревательного бака к стальным трубам

Пожалуй, это самый трудоемкий процесс – если вам предстоит врезать бак в металлический водопровод, то готовьтесь к худшему. Для любителей простых решений есть замечательный способ, который предусматривает подключение бойлера через патрубки смесителя для мойки на кухне. На каждый из них навинчивается тройник, что позволяет без нарезания резьбы и установки «вампиров» подключить к одной и той же трубе и кухонный смеситель, и бойлер.

В силу некоторых причин такой подход к делу не всегда осуществим, и подключение накопительного водонагревателя к металлическим трубам приходится делать иначе. Существует одно очень интересное изделие, называемое в народе «вампиром» а в науке «врезка» – она представляет собой мощный хомут с резьбовым патрубком. Хомут устанавливается на трубу с использованием резиновой прокладки, после чего с помощью специальной втулки и дрели со сверлом через патрубок в трубе высверливается отверстие. Все, врезка готова, и нет никаких сложных процессов с нарезанием резьбы и установкой сгонов. Эти врезки сразу же оборудуются отдельными кранами, от которых и протягиваются трубы из удобного для вас материала к водонагревательному баку.

Подключение водонагревателя (бойлера) к водопроводу своими руками

Врезка для стальных труб фото

Следует отметить, что установка «вампира» имеет некоторые нюансы:

Во-первых, в месте его установки металлическую трубу следует тщательно очистить от старой краски

В противном случае тонкая резина не сможет уплотнить это изделие.
Во-вторых, высверливая отверстие в трубе, следует понимать важность его диаметра – втулка, идущая в комплекте, как раз и обуславливает его в полной мере. Высверлить отверстие меньшего диаметра не пытайтесь – даже если это у вас получится, то со временем оно забьется мусором, и подача воды в нагревательный бак будет затруднена.
В-третьих, при установке «вампира» позаботьтесь о том, чтобы направить его патрубок в нужном направлении

Тут необходимо исходить из нескольких факторов – нужно смотреть и на удобство подключения трубопроводов, и на удобство высверливания отверстия. Как правило, их направляют немного под углом от стены.

Подключение водонагревателя (бойлера) к водопроводу своими руками

Подключение бойлера к водопроводу своими руками

Ну и в завершение темы для тех, кто не знает, как подключить бойлер своими руками, скажу пару слов о запорной арматуре водонагревательного бака, а вернее о последовательности ее установки.

  1. Холодная вода. Если смотреть от патрубка бака, то на него сначала накручивается тройник, на боковой отвод которого ставится кран для слива воды с бака. Потом на тройник монтируется обратный или взрывной клапан, после которого ставится отсекающий кран, который и соединяется с врезкой в водопровод. В некоторых случаях приходится позаботиться о давлении воды в баке – в этом случае устанавливается редуктор, но монтировать его лучше на вводе холодной воды в квартиру.
  2. Горячая вода. Кроме отсекающего крана, на патрубке бака, через который выходит горячая вода (обычно он намечен красным кольцом), ничего не ставится.

Подключение водонагревателя (бойлера) к водопроводу своими руками

Как подключить водонагревательный бак своими руками

Вот, в принципе, и все. Именно так выполняется подключение бойлера к разным типам водопроводных систем. Надеюсь, вы нашли ответ на свой вопрос и, вооружившись этими знаниями, теперь легко справитесь с установкой водонагревателя своими руками.

Автор статьи Александр Куликов

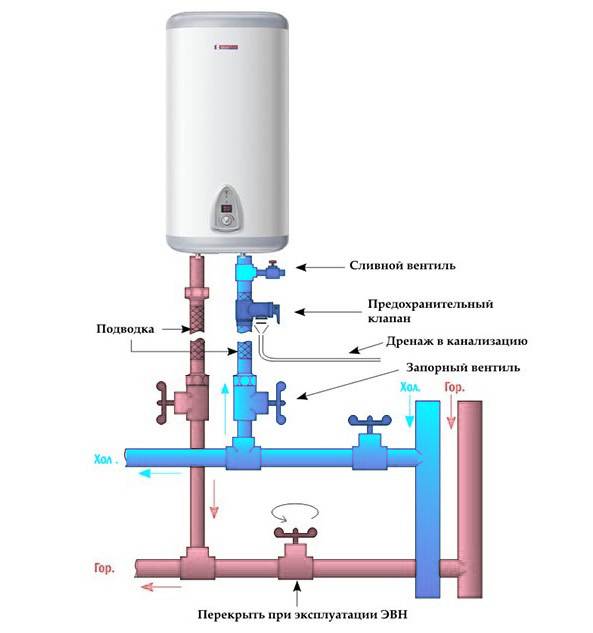

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

  1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
  2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
  3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

  • обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
  • предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан.

Популярные статьи  лестница на второй этаж своими руками

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

  1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
  2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
  3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
  4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

  1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
  2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
  3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

  1. Металлическую трубу нужно тщательно зачистить от старой краски.
  2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
  3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью.

Типы нагревателей воды бытового назначения

До того, как подключить к водопроводу водонагреватель, следует приобрести оптимальный вид устройства с учетом его технических характеристик и размеров.

Производители выпускают два типа таких аппаратов:

  • накопительные;
  • проточные.

Их отличие заключается в разных технологиях нагрева воды. Первый вид устройств сначала заполняет холодной водой резервуар, нагревает ее и далее выводит на водоразбор. Во втором случае нагрев происходит при прохождении водяного потока через прибор без сбора его в емкости.

На сегодня все более востребованными становятся проточные водонагреватели. Потребителей привлекают их небольшие размеры и несложная установка. Они удобны в условиях малой потребности в водоснабжении. Но обычно владельцы отдают предпочтение подключению накопительного водонагревателя.

5 советов по выбору места для бойлера

Когда бойлер выбран и приобретен, можно приступать к его монтажу. Для начала нужно его закрепить на стене. При выборе стены обязательно нужно учитывать габариты и вес устройства в наполненном состоянии.

  • Бойлер должен крепиться только на несущую стену, так как вес его в наполненном состоянии может превышать 100 кг.
  • Расположен бойлер должен быть как можно ближе к точке выдачи горячей воды.
  • Учитывайте габариты изделия и его конструктивные особенности (вертикальное или горизонтальное расположение, верхнее или нижнее подключение коммуникаций).

Монтируется бойлер на несущую стену

Монтировать бойлер можно на любую высоту. При этом нужно помнить, что в домах, где напор воды «не очень», поднимать бойлер под потолок – рискованно, вода к нему может просто не дойти.

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

  • стандартная строительная рулетка и водяной уровень;
  • дрель с функцией отбойника и комплект свёрл разного диаметра;
  • набор ключей для затяжки соединительных узлов;
  • тройники-фитинги, предназначенные для врезки в трубопровод;
  • запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
  • уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
  • соединительные шланги для отвода и забора воды;
  • если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

Инструкция по первому запуску бойлера

Бойлер установлен

Проводились монтажные работы специалистами или владельцем, неважно. В любом случае нужно проверить работу системы

Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя

Для этого, следуя приведенным советам, нужно произвести первый запуск нагревателя.

Начинаем с проверки правильности подключения систем, которые отвечают за подогрев воды. Верность, надежность соединения проводов фазы и нуля, наличие заземления. Следует проверить и работоспособность автоматического выключателя. Для этого используется прибор – тестер или специальная отвертка электрика.

Популярные статьи  трафареты для декора своими руками шаблоны

Следом идет поиск протечек в системе. Нелишним будет контроль подсоединения подводных труб. Наличие и диагностика работы обратного клапана.

Запуск воды в бойлер

Внимание, правильная последовательность действий при первом и последующих запусках системы будет описана в следующем разделе.
Повторный поиск протечек воды в местах монтажа труб. Диагностика работы нагревателя. Включение аппарата нажатием кнопки питания

Включение аппарата нажатием кнопки питания

Диагностика работы нагревателя. Включение аппарата нажатием кнопки питания.

Фиксация начальных показателей датчика температуры.

Повторная проверка, спустя 15 минут

Рост показателей свидетельствует о правильном подключении нагревательных элементов.

Особенности устройства бойлеров — накопителей

Водонагревающее оборудование накопительного типа — это резервуары, снабженные электрическими ТЭНами или жидкостными теплообменниками. В емкости имеются трубки, подводящие холодную воду и отводящие горячую.

Что касается бойлеров косвенного нагрева, то они оборудованы рабочей зоной подогрева теплоносителя и линиями, предназначенными для подключения к отопительной системе. Все современные теплоснабжающие конструкции, вне зависимости от особенностей устройства, оснащают автоматикой, предназначенной для регулировки температуры подогрева воды и работы оборудования в целом.

Наиболее популярные ошибки при подключении

  • Установка не предохранительного, а обычного обратного клапана. В итоге избыточное давление не уменьшается, что приводит к повреждению водонагревателя. Происходит деформация водосодержащей емкости, отслоение защитной антикоррозийной эмали, выдавливание резиновой прокладки. Нарушается герметичность бака, вследствие чего вода просачивается наружу.
  • Отсутствие предохранительного клапана. Типичная ошибка монтажа, которая приводит к повышению давления внутри бойлера и его повреждению. Нагреватель может перегореть.

Предохранительный клапан, тройник, шаровой кран – все это должно быть подключено к водонагревателю. При соблюдении элементарных правил эксплуатации бойлера, прибор прослужит долго, и не будет ломаться.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

Подключение водонагревателя (бойлера) к водопроводу своими руками

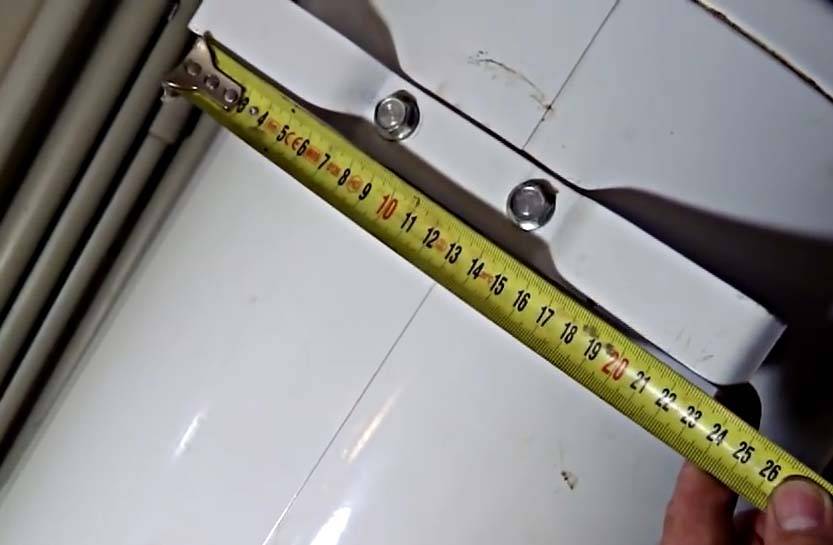

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

Подключение водонагревателя (бойлера) к водопроводу своими рукамиОтмерьте полученное расстояние на стене и поставьте отметку.

Подключение водонагревателя (бойлера) к водопроводу своими руками

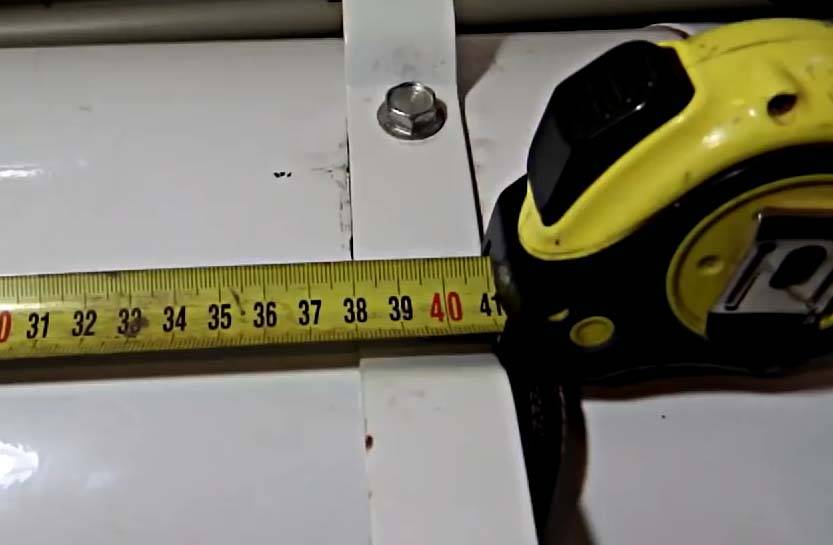

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

Подключение водонагревателя (бойлера) к водопроводу своими руками

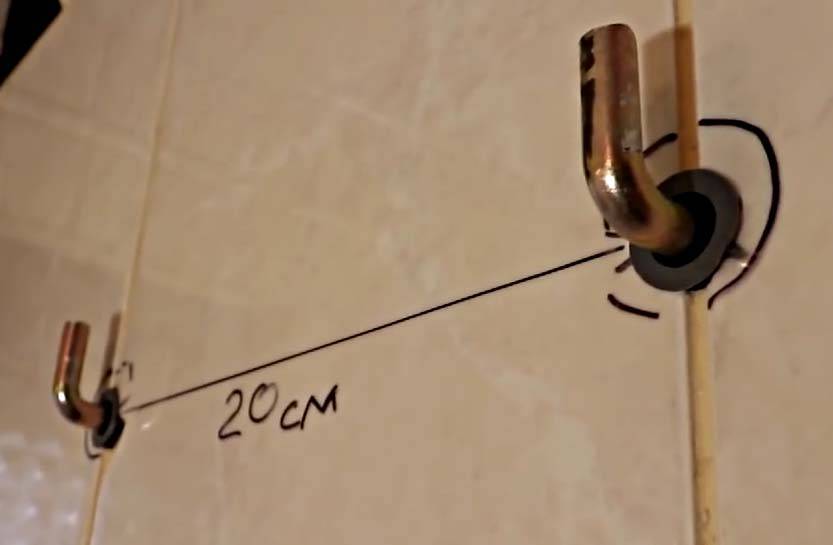

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

Подключение водонагревателя (бойлера) к водопроводу своими рукамиНа этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Работы с аппаратом

Независимо от вида выбранного устройства его подключение будет производиться по стандартной схеме.

Установка бойлера выполняется следующим образом:

  1. Выбранный материал для герметизации наматывается на патрубки, которые расположены внизу бака.
  2. К ним прикручиваются тройники. Делать эту работу лучше всего при помощи разводного ключа.
  3. Затем к тройникам присоединяются краны, предназначенные для слива воды.
  4. После этого устанавливается предохранительный клапан.
  5. На водовод для горячей воды ставится запорный клапан.
  6. Выполняется подвод холодной воды и прокладываются трубы для отвода горячей.
  7. Электроводонагреватель подключается к сети по выбранной электросхеме.

Подключение бойлера — это довольно трудная работа, которая требует значительных финансовых и временных затрат. При правильном ее выполнении и соблюдении всех рекомендаций профессионалов можно значительно упростить процесс и справиться с поставленной задачей в кратчайшие сроки.

Монтаж водонагревателя с накопителем

Прежде всего, необходимо выбрать место, где вы будете устанавливать электроприбор

Критериев несколько, распределим их по важности:

  1. Наличие рядом водопроводных труб. Монтаж накопительного водонагревателя не должен осложняться прокладкой длинных систем водоснабжения.
  2. Безопасность эксплуатации зависит от того, насколько правильно выполнено подключение электрического водонагревателя к сети 220 вольт. Желательно выделить отдельную силовую линию на индивидуальном групповом автомате.
  3. Возможность врезки в существующую систему горячего водоснабжения таким образом, чтобы нагретая вода не попадала в общедомовую систему. Этот вопрос не относится к индивидуальному жилищу.
  4. Наличие прочной стены, на которую возможна безопасная установка бойлера своими руками.

Чаще всего, целесообразна установка водонагревателя в ванной комнате. Там и водопровод проложен, и горячая труба, и основная точка потребления. При этом могут возникнуть две проблемы:

  • Подключение водонагревателя к электросети, для ванной комнаты не самое удачное решение. Однако если выполнить все меры безопасности, такой проект возможен.О том, как правильно подключить бойлер к электросети в помещениях с повышенной опасностью, рассказывают Правила устройства электроустановок (ПУЭ). В общих чертах: коммутационные устройства (розетки, автоматы) должны быть за пределами ванной комнаты, не допускается одновременного касания естественно заземленных предметов (металлические трубы, душевой поддон и прочее) и электроустановок. Ну и заземление должно быть выполнено согласно требованиям Правил.Наличие УЗО не обсуждается, подключение накопительного водонагревателя  без него недопустимо в принципе.Как заземлить водонагреватель в квартире, если в щитке нет «земли», а только «нейтраль»? При системе заземления TN-C, подключить электрический бойлер без доработки схемы невозможно. Придется организовывать «землю» самостоятельно. Для этого необходимо провести проводник (например, арматуру) по стояку или наружной стене до физической земли (грунта), и организовать заземление в палисаднике. Если же схема установки бойлера не позволяет организовать заземление, можно пользоваться им в два этапа. Сначала нагрев воды, затем отключение от сети (физическое: буквально выдернуть из розетки) и открываем кран.
  • Второй вопрос — крепление на стену. Монтаж накопительного водонагревателя своими руками возможен, для этого есть масса способов. Проблема может быть в качестве стен. Блоки санузлов в типовых квартирах представляют собой бетонные конструкции со стенами толщиной 5–8 см. 60–100 килограммовая бочка бойлера просто упадет, какие бы качественные анкера вы не применяли. Оптимальный вариант: сверлить стену насквозь (в туалет или вентиляционный канал), и крепить не на стандартные анкера, а на болты через стальную пластину (или водостойкую фанеру) с тыльной стороны стены.Проникнуть в вентиляционный канал несложно, а если за стеной шахта со стояками канализации — вопрос решается просто и эстетично.

Разумеется, если есть капитальная стена — такой вопрос не стоит. Загоняем анкера длиной 120–150 мм, и можно вешать хоть 300 кг.

Далее врезаемся в систему водоснабжения. Типовая схема подключения бойлера к водопроводу выглядит так:

В магистрали, идущие от стояков к потребителю (кран, смеситель), врезаются тройники и вентили к бойлеру. Между врезкой и стояком обязательно вторые запорные кран. Система работает следующим образом: перекрываем вентиль после горячего стояка, открываем запорный вентиль горячей воды. Пользуемся бойлером, нагретая вода не идет в общую систему.

Если надо воспользоваться централизованным горячим водоснабжением — перекрываем запорные вентили к бойлеру, краны от стояка открыты.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
