Дефекты гибки и как их избежать

Для облегчения гибочного процесса профильной трубы, и, чтобы избежать образования дефектов, мы решили поделиться с вами моментами, которые их вызывают.

Нередко в бытовых самодельных трубогибах присутствует тянучка и волна, в самом узком месте — в месте уменьшения площади

Это в свою очередь может привести к образованию микротрещин, хотя для сооружения парников и беседок это не важно

Ещё один дефект, который возникает при гибки квадратной профтрубы — в процессе происходит её закручивание по оси. Исправить такую трубу для использования в качестве арки теплицы будет невозможно. Причиной «пропеллера» является несимметричное распределение нагрузки при проведении загибочных работ.

«Хвостик» не только надёжно фиксирует профильную трубу, но также поглощает отдачу технологического напряжения.

Трубогибы – конструкция и разновидности

Если для изготовления конструкции необходимо согнуть профильную трубу по радиусу, то с этим легко справится трубогиб, с помощью которого можно сделать изгиб до угла в 180 градусов. Это устройство способно изменить конфигурацию труб из нержавейки, металлопластика, алюминия. При этом изгиб производится по требуемым размерам и форме.

Конструкция трубогиба

Конструкция такого инструмента зависит от его разновидности. Однако обязательными элементами являются:

  • гидроцилиндр – основная часть станка, выполняющая силовую функцию;
  • открытая или закрытая рама;
  • два трубных упора;
  • нижняя и верхняя планки;
  • нагнетательное устройство, рукоятка и перепускной клапан, расположенные на задней части корпуса конструкции;
  • выдвижной шток, который обеспечивает гибочное усилие трубогиба;
  • пружина, с помощью которой выдвижной шток возвращается назад;
  • цапфа или упор конструкции, концы которой вставляются в отверстия на планках.

Сверху основной части станка может быть расположена проверка для уровня и пробка для заливки масла. На резьбовую часть инструмента наворачиваются планки установки, которые являются сварной конструкцией. Нижняя планка крепится фиксирующей гайкой, а верхняя прижимается двумя винтами и замком.

Для установки опор на поперечных пластинах устройства предусмотрены специальные отверстия. Снизу трубогиба имеются резьбовые отверстия для установочных болтов, которые регулируются по высоте.

Изгибаемая труба на такой конструкции располагается на ручье, который расположен в середине ее упора. Обеспечивающие сгибание сегменты должны быть изготовлены из стального точного литья.

На сегодняшний день все чаще для изготовления различных сооружений используются имеющие тонкую стенку профильные трубы. Поэтому конструкционный чертеж трубогиба для таких заготовок несколько отличается. Чтобы во время изгиба трубы не произошла деформация ее поперечного сечения, ролики по профилю следует выбирать такого же сечения, что и изделие.

Разновидности трубогибов

Имеющиеся в продаже профессиональные устройства для гибки труб могут иметь ручной, электрический или гидравлический привод.

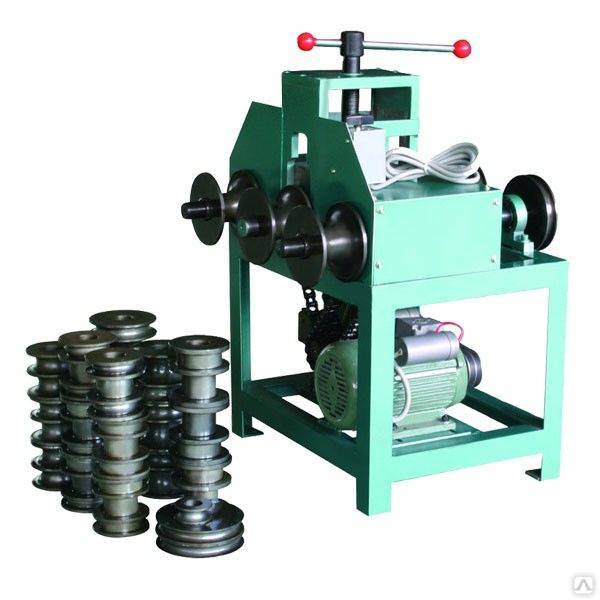

самыми удобными считаются электромеханические инструменты

Конструкция с ручным приводом применяется для гибки труб небольшого диаметра.

Оснащенные гидроприводом трубогибы способны изогнуть заготовку, диаметр которой может быть до трех дюймов. Поэтому предназначен такой инструмент для выполнения масштабных работ.

Кроме этого, трубогибы могут различаться по способу воздействия на изделие, с помощью которого оно будет изогнуто. К таким способам относится:

  1. Арбалетный метод, при котором труба опирается на два стационарных ролика и гнется между упорами под воздействием расположенного на штоке шаблона.
  2. Намотка – при таком способе изгиба заготовка сначала приживается к ролику конструкции. Затем в точке гиба ставится упор. Ролик начинает вращаться и наматывать трубу между собой и упором. При этом шаблон и изделие подвижны.
  3. Обкатка является самым простым способом изгиба трубы. На таком устройстве шаблон неподвижен. Труба просто зажимается, а прижимной ролик перемещается и гнет трубу вокруг шаблона.
  4. Метод прокатки или вальцовки подразумевает собой использование трех вращающихся роликов. Один из них является центральным, а два опорными. На заготовку давит центральный ролик, поэтому относительно опорных элементов он должен быть установлен в соответствии с необходимым радиусом изделия.

давление от штока передается на заготовку в верхней точке шаблона

Практически не имеет недостатков метод прокатки. Именно вальцовкой в заводских условиях изготавливаются стальные отводы. Этим же способом намного легче и эффективнее делать изгиб профильных труб.

Какой вариант приспособления легко изготовить в домашних условиях выбираем лучшее

Сделать домашний трубогиб не трудно, но для начала надо определиться с предпочитаемым вариантом. Самым трудным для реализации из представленных выше вариантов является станок намоточного типа. Сделать в домашних условиях его трудно, но реально, если уделить немного больше времени, чем на прочие варианты.

Выбирая арбалетный станок, необходимо знать о том, что их главным недостатком считается воздействие на материал только в одной точке. Такое воздействие на оснастку приводит к тому, что материал испытывает растяжение, поэтому не исключается образование разрыва стенок или уменьшение их толщины. Не рекомендуется применять арбалетные приспособления для изгибания толстостенных стальных материалов.

Вальцовочные или прокаточные приспособления лишены всех вышеуказанных недостатков, поэтому они пользуются популярностью среди мастеров, поставивших себе цель сделать трубогибочный станок для профильной или круглой трубы.

Популярные статьи  газобетон или пенобетон что лучше для дома

Если поставлена задача изготовления приспособления своими руками, необходимо для начала решить, какой радиус или угол изгиба необходимо получить. Прежде чем приступать к перегибанию стальных труб, следует разобраться с допустимыми радиусами, которые зависят от толщины стенок и диаметра. Ниже приведена таблица, в которой указаны допустимые радиусы изгиба, зависящие от толщины стенок и диаметра оснастки.

Если не соблюдать рекомендации из таблицы, то превышение нормы повлечет за собой нарушение целостности материала. Если надо согнуть трубу меньшего радиуса, чем указано в таблице, следует прибегнуть к применению горячего метода вальцевания, использующиеся в производственных условиях.

Это интересно! Есть также дорновые трубогибы, которые имеют сложное устройство, и не изготавливаются в домашних условиях. Если необходимо согнуть трубу по методу горячей прокатки, тогда ее можно реализовать в домашних условиях. Для этого используется обычный вальцовочный трубогиб, а также паяльная лампа или газовая горелка.

Ручной трубогиб – как выполнить?

Для изготовления самого простого трубогиба используют бетонную плиту, в которой полукругом на расстоянии 5 см просверливают отверстия для металлических штырей.

Их расположение должно соответствовать радиусу изгиба профильной трубы. Для укрепления штырей используют бетонный раствор.

Эксплуатация такого трубогиба происходит в несколько последовательных этапов. Перед сгибанием профиль предварительно нагревают, чтобы ускорить процесс.

После этого загнутую трубу фиксируют — укладывают между штырями и приваривают к временной перемычке. Трубогиб данной конструкции подходит для однократного выполнения гибки профиля.

Чертеж изготовления трубогиба может быть и более сложным. Понадобятся три цилиндрических валика, диаметр которых соответствует диаметру изгибаемого профиля, цепь или ремень с осью вращения, приводной механизм и металлические прутья для основы станка.

Гибка профиля в самодельных устройствах и станках осуществляется по принципу вальцовки. Это самый надежный способ избежать нежелательной деформации труб или повреждений поверхности.

Видео:

Чтобы изогнуть трубу, ее с одной стороны зажимают между валиками и сгибают вращением ручки.

Сборка трубогиба происходит следующим образом:

  • металлические прутья сваривают в каркас — основу для установки всех составляющих станка. Для придания прочности конструкции все ее элементы должны быть надежно закреплены либо сваркой, либо посредством болтов;
  • монтируется ось вращения и два цилиндрических валика. Расстояние между валиками определяет радиус возможного изгиба профиля. Если предусмотреть возможность перемещения цилиндров, то угол изгиба труб можно будет изменять в зависимости от необходимости. Для этого устройство оснащают дополнительными стопперами;
  • монтаж третьего валика выполняется по центру над двумя предыдущими;
  • механизм приводится в действие посредством вращения валиков. Чтобы синхронизировать движение всех элементов трубогибного станка, их соединяют цепью и оснащают шестеренками. Можно использовать старую автомобильную цепь или приобрести новую;
  • к верхнему валику прикрепляют ручку, с помощью которой будет осуществляться вращение вальцов.

Чертеж конструкции ручного станка-трубогиба можно легко найти в Сети или выполнить своими руками.

Виды и особенности конструкции профилегибов

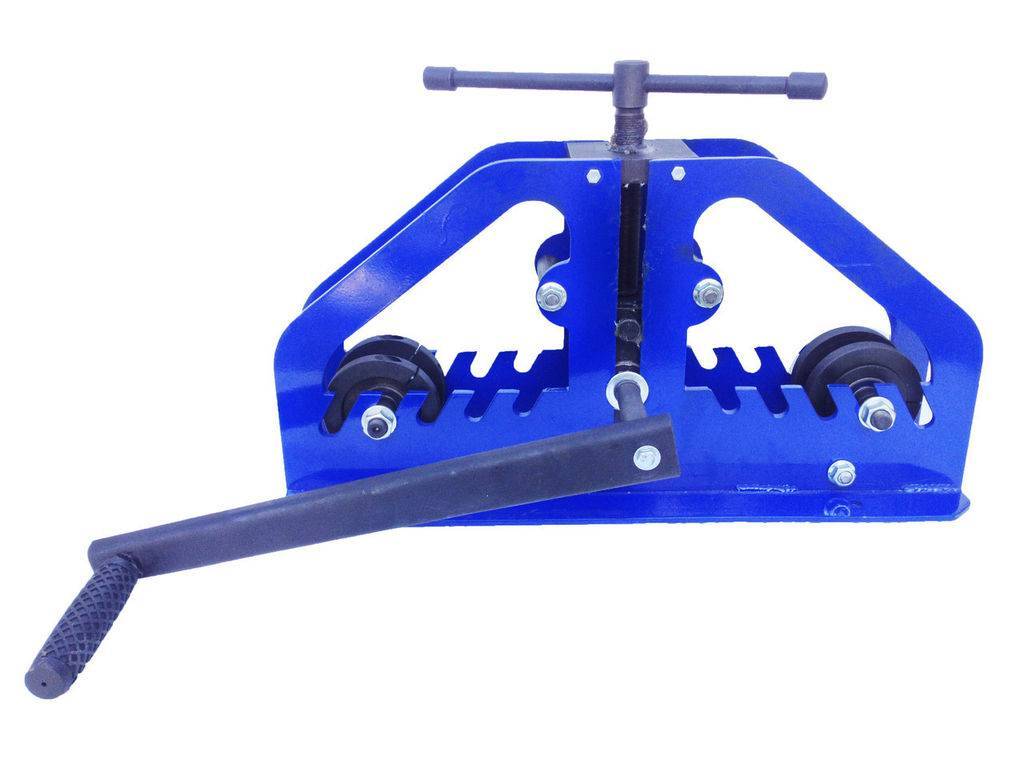

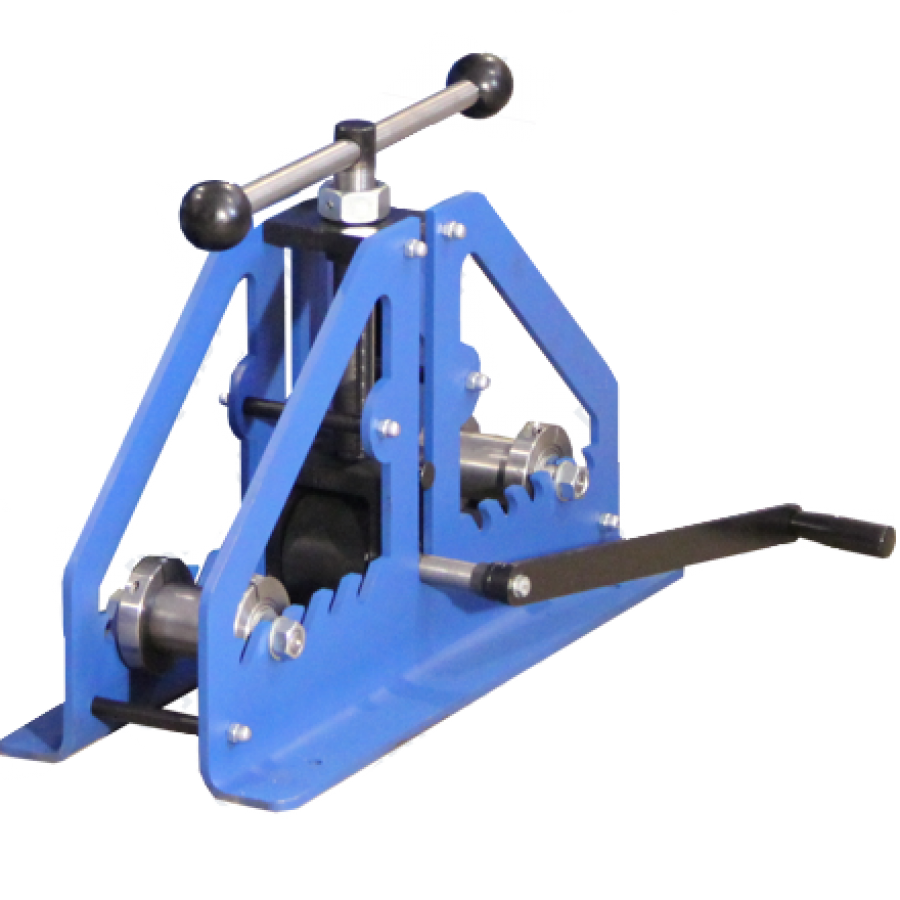

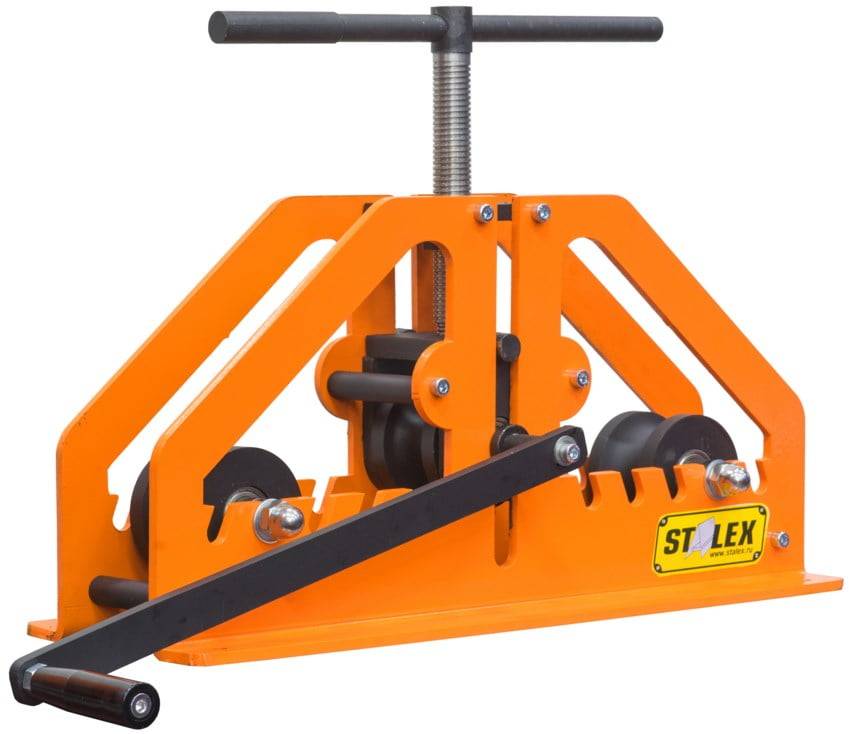

Станки, способные придавать изгиб профильным трубам, отличаются по конструкции от обычных инструментов. Профильные материалы обладают повышенной прочностью. Соответственно, для того чтобы их согнуть, необходимо приложить больше усилий.

Кроме того, обычно изгиб профильной трубы обладает большим радиусом. В связи с этим конструкция профилегиба включает в себя три ролика. Из них, в зависимости от предпочтений мастера, подвижным может быть:

  • левый ролик;
  • средний ролик;
  • правый ролик.

Ролик для трубогиба

В случае если подвижным является средний ролик, крайние элементы крепятся к корпусу неподвижно. Они слегка приподнимаются над плоскостью основания. В случае если подвижным является один из крайних роликов, то он движется вместе с основанием. Другие в это время остаются недвижимыми.

Принцип действия такого инструмента достаточно прост и основывается на холодном прокате. Профильная труба помещается между трема валами. Давление, которое сгибает металл, создается центральным, средним роликом. Если трубу необходимо согнуть только на одном конкретном участке, необходимо использовать специальный точечный станок. Прокатный станок позволяет получить арочный профиль.

В зависимости от того, за счет приложения какой силы работает станок, выделяют следующие виды профилегибов:

  • механический. Изгиб создается за счет ручного давления;
  • гидравлический. Дополнительно применяется гидравлический домкрат, при помощи которого и создается давление;
  • электрический. Станок оснащен электродвигателем, который создает сгибающее усилие;
  • электрогидравлический. Электродвигатель приводит в действие гидроцилиндр.

Если станок предназначен для труб небольшого сечения, подойдет инструмент с ручной протяжкой. В противном случае протянуть профиль будет невозможно без специальных приспособлений (к примеру, электродвигателя).

Основные элементы конструкции

Принцип работы

Для изготовления той или иной конструкции станка следует просмотреть несколько схем, чтобы определиться с набором деталей. Дело в том, что при необходимости все составляющие узлов можно приобрести за деньги, но также можно использовать те материалы, которые есть в вашем хозяйстве и ничего за это не платить. В большинстве случаев домашние умельцы останавливаются на фронтальных конструкциях и для этого у вас должно быть в наличии:

  • три металлических валика (вальца);
  • цепь для привода;
  • оси вращения;
  • механизм для привода;
  • металлические профили (швеллеры) для рамы.

Иногда при отсутствии металлических валиков их заменяют деревянными или полиуретановыми, но… Такой прокатный механизм не выдержит длительной нагрузки, то есть, станок послужит своей цели, но недолго. Есть ли смысл растрачивать свой труд для кратковременной пользы, если, приложив усилия или даже заплатив определённую сумму, можно найти стальные валики?

Популярные статьи  Бурение абиссинской скважины

Схема простого трубогиба с размерами в мм

Как вы поняли, процесс деформирования профиля происходит при помощи вальцовки, то есть, труба прокатывается по валикам (вальцам), что исключает излом и растрескивание. Для проката (изгиба) профиля его вставляют в прокатную линию (между валиками) и прижимают сверху винтовым приспособлением или домкратом до нужного радиуса изгиба. Затем при вращении ручки подачи труба перемещается, и изгиб проходит по всей длине. Получается, что это ручной привод, который приводится в движение мускульной силой, но в домашних условиях такой механизм очень удобен.

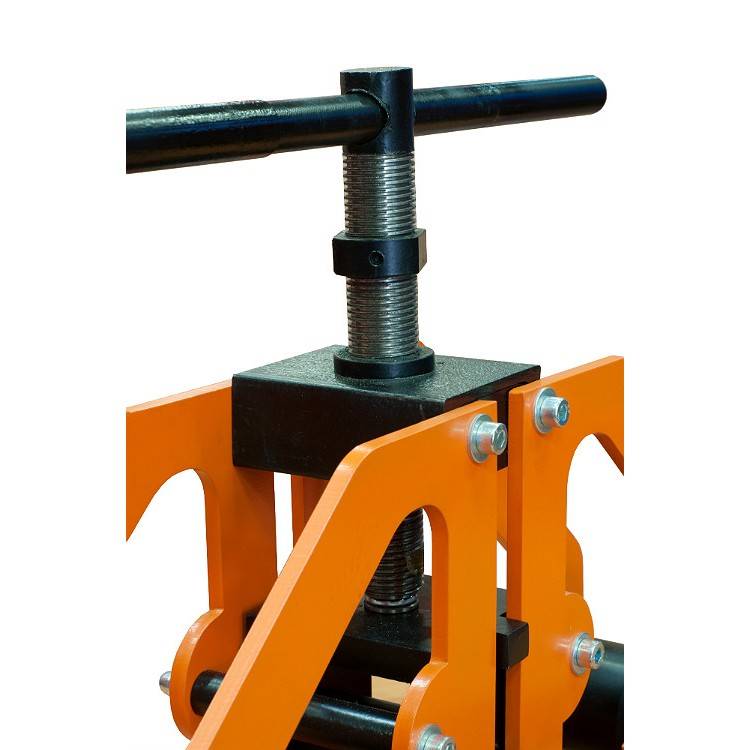

Прижим профиля производится домкратом

Для сборки простого трубогиба своими руками, о котором идёт речь, вам понадобится:

  • домкрат (желательно реечного типа);
  • металлические профили с полкой для горизонтальной и вертикальной рамы;
  • пружины из легированной стали (их отличает высокая прочность);
  • три стальных вала с подшипниками;
  • цепь для привода (можно от велосипеда или мопеда);
  • шестерёнки (ведущая и ведомая);
  • толстая арматура для осей и приводной ручки.

Видео: процесс работы по изгибанию трубы

Как видите, сделать профилегиб своими руками легче по имеющимся чертежам, а фото и видео материалы в этом только помогают. Профилегиб, представленный на картинке, приводится в движение ручкой, которая вращает вал с ведущей шестерёнкой. При помощи цепи вращение передаётся на вал  с ведомой шестерёнкой, а третий вал прижимает профиль сверху до необходимого угла изгиба. Всё очень просто.

Процесс изготовления механизма

Чертежи устройства для изгибания

Если вас интересует, как сделать профилегиб, то вам придётся выполнить ряд действий, которые обеспечат эту надёжность механизма, а это:

  • изготовление мощной рамы, собранной при помощи сварки и болтовых стяжек;
  • по условиям чертежа (технического задания) сделать и установить оси вращения для валиков. Их три штуки – два прокатных и один прижимной;
  • для вращения прокатных валиков нужно обеспечить цепную передачу, то есть, приварить (ровно) ведущую и ведомую шестерёнки;
  • на ведущую шестерёнку наварить ручку для вращения.

Нюансы изготовления

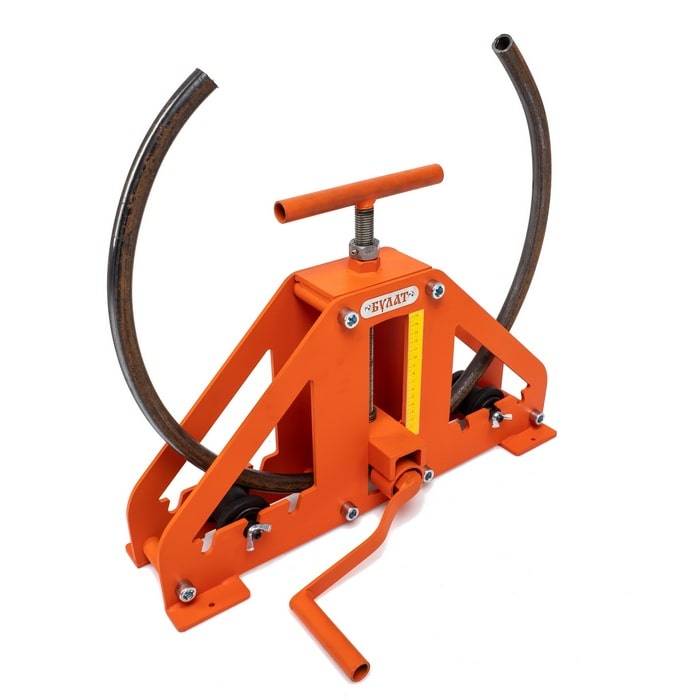

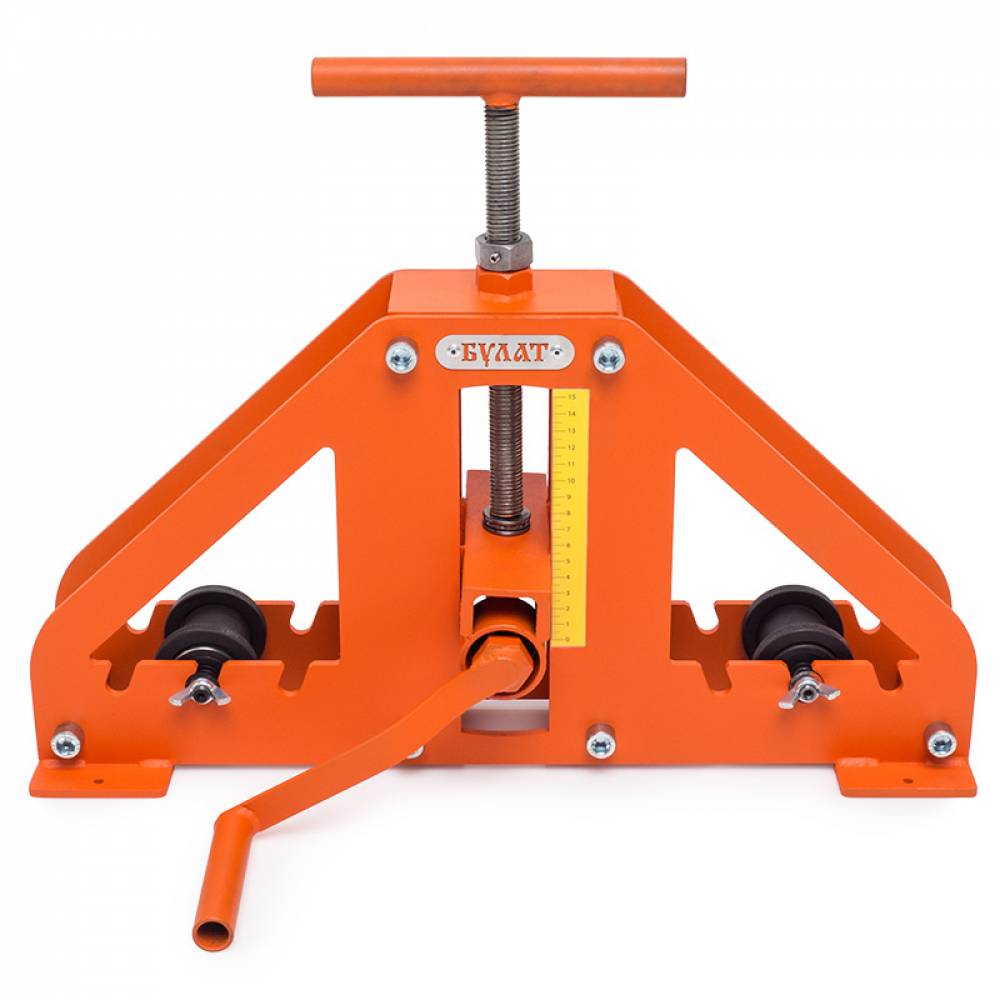

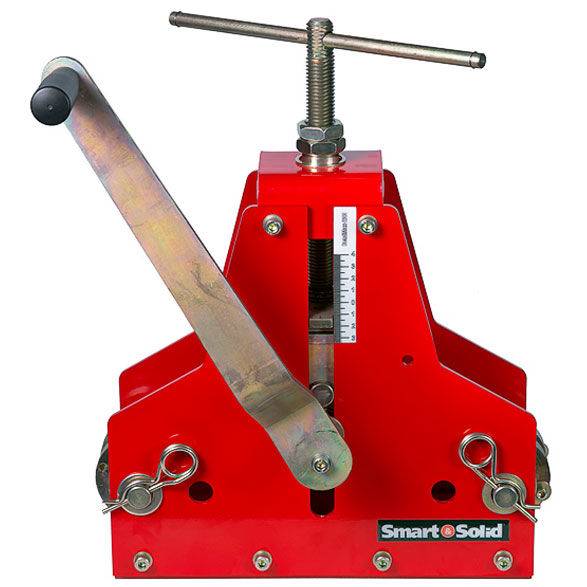

Готовый трубогиб

Если у вас есть в наличии все необходимые детали, то изготовить механизм для выгибания профиля несложно. В первую очередь нужно учесть, что все валики должны вращаться на подшипниках – точность вращения обеспечит правильный прокат, без сбоев и изломов. Ведущая и ведомая шестерёнки должны быть правильно оцентрованы – сбой от центра хотя бы на 0,5 мм приведёт к неправильной деформации (изгиб получится неравномерным).

Прижимной вал тоже должен быть оцентрован – от этого зависит точность угла изгиба. Лучше всего, когда размерывсех трёх валов одинаковы – прокат получается наиболее чётким. От жёсткости прижима тоже зависит точность проката, поэтому вал должен хорошо фиксироваться.

Виды механизмов для сгибания труб

Приспособления, позволяющие согнуть стальную трубу на определенный радиус, подразделяются по следующим признакам:

  • Мобильность. Трубогибы могут быть стационарными и переносными.
  • Тип привода. В зависимости от этого признака выделяют ручные, электрические, гидравлические и электрогидравлические устройства.
  • Способ воздействия. Трубное изделие сгибают под воздействием обкатки, намотки, прокатки и штока.

Перед тем, как изготовить трубогиб в домашних условиях, нужно понять, как устройство воздействует на заготовку, и ознакомиться с каждым процессом отдельно.

Обкатка

Такой способ подразумевает выполнение следующих действий: один конец трубного изделия прижимают к неподвижному шаблону и посредством прижимных роликов обкатывают трубу вокруг него.

Намотка

В устройстве такого типа предусмотрен подвижный шаблон. На него выполняется непосредственная намотка трубы, которая проходит между шаблоном и специальным упором, располагающимся в начале сгиба.

Трубогиб арбалетного типа

Такое устройство оснащено двумя неподвижными роликами и шаблоном, закрепленным на подвижном штоке. При давлении штока на середину определенного участка происходит сгибание трубы.

Прокатка

Конструкция сделана на основе двух опорных и одного центрального ролика. Такое трехвалковый механизм способствует получению необходимого радиуса при сгибании в результате нажима на трубу центрального ролика, положением которого определяется радиус изгиба. Это дает возможность назвать трубогиб этого типа универсальным, так как все остальные виды  сгибают трубу по определенному шаблону.

Трубогиб, работающий по принципу намотки, сделать в бытовых условиях довольно сложно, поэтому выпуском таких механизмов занимаются промышленные предприятия. В случае использования арбалетного трубогиба стоит помнить, что воздействие штока на трубное изделие может стать причиной разрыва материала. Следовательно, указанные механизмы не подходят для изгиба изделий с более тонкими стенками. Прокатное устройство не имеет существенных недостатков, его используют при заводском изготовлении отводов.

Конструкция станка для сгибания трубных изделий самостоятельного изготовления может быть разнообразной. Выбирать нужное устройство следует в соответствии с необходимым радиусом сгибания

Кроме того стоит изучить рекомендации по выбору устройства, а также принять во внимание основные параметры используемых труб: диаметральное сечение и толщина стенки

Создаем трубогиб своими руками

Вариант №1 – ручной трубогиб

В общем-то устройство данного инструмента считается довольно-таки легким, а это говорит о том, что пользоваться подобным инструментом может даже человек, который не сталкивался с этими трубогибами.

Для изготовления вам понадобятся:

  • Опорные катки;
  • Стационарный ролик;
  • Элементы шасси;
  • Винт регулировки;
  • Ручка (она будет приводить в движение весь механизм).

Этот трубогиб работает по принципу прокатного станка, как и большая часть всех инструментов, которые собираются своими руками. Все элементы конструкции в обязательном порядке создаются из стали или сплава алюминия, в том числе ролики опорные и упорный.

Популярные статьи  Проектирование дома самостоятельно: создаем проект дома

Вариант №2 – механизированный трубогиб повышенной эффективности

Этот вариант трубогиба был разработан простыми умельцами и любителями что-нибудь мастерить своими руками.

Для создания вам потребуется:

  • Рама, сваренная из швеллеров;
  • 2 прокатных ролика;
  • 3 передаточных шестерни;
  • Цепь;
  • Редуктор и движок с механизмом ременной передачи.

Вращение цепь берет от редуктора, который вращается при помощи электрического двигателя. Валы движка соединяются черед шкивы ремнем. В целом устроен данный трубогиб несложно, изменение угла сгибания осуществляется при помощи поджимного винта.

В целом такой инструмент не займет много места в гараже или дворе, поэтому есть смысл изготовить этот трубогиб.

Вариант №3 – гидравлический вариант трубогиба

Конструкция с электроприводом – это по-настоящему крутой инструмент с высоким КПД. Однако, еще более крутым считается трубогиб, который оборудован приводом в виде машинного гидравлического домкрата.

Для создания мощного трубогибами вам понадобится::

  • 3 обрезка широкого швеллера;
  • 3 обрезка узкого швеллера;
  • Петлевой замок;
  • 3 ролика, смонтированных на подшипниковые узлы;
  • Ручка направления трубы с фиксированной втулкой смещения;
  • Гидравлический домкрат.

На швеллерах все элементы конструкции скрепляются болтами. Верхние 2 швеллера скрепляются один с другим через петлевой замок. При этом один из швеллеров хорошо скреплен с основой, а второй должен оставаться в «свободном» состоянии, это нужно для того, чтобы шток домкрата мог приводить его в движение.

Ось опорного ролика следует соединить с рукояткой вращения, скрепляется этот узел штифтом.

Такая схема требует меньшего количества энергии для совершения полезной работы, по этой причине у данного трубогиба и КПД выше.

Сборка трубогиба (пошагово)

  1. Первым делом, конечно, подготавливается надежное устойчивое основание, это может быть стальной лист толщиной 1 см или бетонное основание с вмонтированными гайками для крепления прочих элементов конструкции.
  2. Далее выполняется монтаж боковых ведущих валиков установки.
  3. После этого можно приступить к установке подвижных частей станины.
  4. Потом следует выполнить проверку подвижных частей, к этой работе следует отнестись с особой ответственностью. Вы должны убедиться, что элементы конструкции не застревают при выполнении работы. Если не продиагностировать конструкцию, то она может сломаться при проверке с ведущим гидравлическим приводом.
  5. Затем приваривается стойка главного ведущего вала.
  6. Теперь выполняется этап работы по закреплению центральной стойки ведущего вала, вал следует закрепить болтами с контргайкой.
  7. В последнюю очередь прикрепляется приводная ручка.

Как сделать трубогибочный станок своими руками?

Прежде, чем приступать к изготовлению ручных трубогибов, нужно заняться проектированием его основы. Стенки проката, который будет служить основой всему оборудованию, должны быть прямоугольной формы и усиленными, чтобы выдержать силу, возникающую в процессе работы.

Рукоятка и зажим для трубных профилей является шпилькой, на которую закреплена с одной стороны контргайка с гайкой типа «барашек», а с противоположной одевается Т-образный фиксатор. После выполнения основания, нужно приступать к конструированию ручки будущего оборудования.

  1. Чтобы выполнить ручку, необходимо обеспечить наличие двух металлических пластинок толщиной не менее 4…5 мм. Ручка будет одета на тело оси корпуса, ширина пластин должна соответствовать модульному значению диаметра оси. Под ось необходимо оставить по 5…10 мм с каждого края. Для обеспечения жесткости, данные пластины нужно соединять параллельно между собой перемычками, изготовленными из металлических трубных прокатов, и сварочного аппарата.
  2. Если необходимо следовать наиболее легкому пути, не переживайте за регулирование положения управляемого шкива рукоятки.
  3. Проконтролируйте наиболее ответственные параметры измерительными инструментами;
  4. Выполните отверстия согласно технической документации на ручное оборудование. Ось не требует фиксации за счет сварки, данный вопрос легко решается за счет шплинтования;
  5. После выполнения ручки сгибающего аппарата и монтирования на нее ответственного шкива, можно начать производить сборку всего оборудования.
  6. Основа агрегата нуждается в надежной фиксации при помощи тисков, после чего необходимо одеть на ось остова одну пластину рукоятки трубогибочного механизма;
  7. Надевайте вторую пластину вышеуказанного узла;
  8. Монтируйте основной шкив. В тело широкой гайки на остове ввинчивайте шпильку фиксирующего элемента. Рабочий шкив, который устанавливается на оси основы, принято закреплять на ней за счет затяжного винта.
  9. Для проведения испытаний сконструированного ручного трубогиба вам будет необходим фрагмент трубного проката, который надо закрепить в исходном положении. Зажмите трубу, прижимая ее к телу шкива и, вкрутив фиксатор. Также трубу необходимо закреплять на фиксаторе с применением специализированного зажимного элемента. С этого момента труба является согнутой таким образом, насколько это было необходимо.

Имея подобное оборудование в обиходе, все необходимые технологические операции с трубными профилями станут намного легче, а разнообразия работ увеличится в несколько раз.

Производительность выполнения операций будет высокой, а, соответственно, ремонтные работы будут проходить быстро и надежно. С таким трубогибочным устройством сделанным собственными руками, любая работа по плечу!

Если вам понадобится профильный трубогиб, то его также можно с легкостью сделать в домашних условиях. Подробнее об этом читайте в нашей статье.

Видео: как сделать трубогиб своими руками? Личный опыт.
