Установка циркуляционного насоса: схемы и правила монтажа

Циркуляционный насос – это важное устройство в системах отопления и водоснабжения. Он выполняет функцию перемещения жидкости по трубопроводу, обеспечивая равномерное распределение тепла и поддерживая оптимальный давление. Качественная установка циркуляционного насоса является залогом эффективной работы системы и ее долговечности.

Перед установкой циркуляционного насоса необходимо разработать схему системы. От этого зависит выбор и установка насоса, а также планирование расположения трубопроводов. Следует учитывать особенности помещения, его площадь, количество отопительных приборов, а также требования к расходу и давлению в системе. Профессиональный инженер поможет выбрать оптимальный вариант схемы и подобрать насос, учитывая все эти факторы.

Когда схема готова, можно приступать к монтажу циркуляционного насоса. Он должен быть установлен в ближайшей точке к котлу или другому источнику тепла. Важно обеспечить надежное крепление насоса, чтобы он не вибрировал и не создавал лишнего шума. Также необходимо предусмотреть возможность доступа для обслуживания и замены насоса в случае необходимости.

Правильный монтаж циркуляционного насоса включает в себя подключение электрической проводки, соединение с трубопроводами и настройку. Все эти работы должны выполняться только квалифицированными специалистами, чтобы исключить возможность повреждения насоса и системы в целом. Правильно установленный циркуляционный насос обеспечит бесперебойную работу системы отопления или водоснабжения и экономию энергии.

Схемы установки циркуляционного насоса

Установка циркуляционного насоса может производиться по разным схемам в зависимости от потребностей системы отопления или водоснабжения. Ниже представлены некоторые из наиболее распространенных схем.

1. Прямая схема установки циркуляционного насоса

Эта схема применяется в системах с единственным контуром. Циркуляционный насос размещается на обратной трубе теплого пола, радиатора или другого отопительного прибора. Он обеспечивает циркуляцию теплоносителя, приводящую к нагреву или охлаждению помещения.

2. Параллельная схема установки циркуляционного насоса

Эта схема применяется в системах с несколькими контурами. Циркуляционные насосы устанавливаются на каждом контуре и обеспечивают независимое движение теплоносителя по каждому из них. Они могут работать одновременно или поочередно в зависимости от требований системы.

3. Последовательная схема установки циркуляционного насоса

Эта схема применяется в системах с последовательными контурами. Циркуляционный насос устанавливается на главном контуре, который подает теплоноситель во все остальные контуры. Он обеспечивает последовательное движение теплоносителя по каждому из контуров, что позволяет регулировать температуру в каждом помещении отдельно.

4. Смешанная схема установки циркуляционного насоса

Эта схема применяется в системах с несколькими контурами, где требуется контроль температуры отопления и горячей воды. Циркуляционные насосы устанавливаются на разных контурах и обеспечивают независимую циркуляцию в каждом из них. Они могут работать одновременно или поочередно в зависимости от требований системы.

Выбор схемы установки циркуляционного насоса зависит от специфики системы и требований пользователя. Хорошо спроектированная и правильно установленная схема позволит обеспечить эффективную работу системы отопления или водоснабжения.

Прямая схема установки

Прямая схема установки циркуляционного насоса является одной из самых простых и распространенных. Она подразумевает размещение насоса на поверхности трубопровода и подключение его к системе отопления.

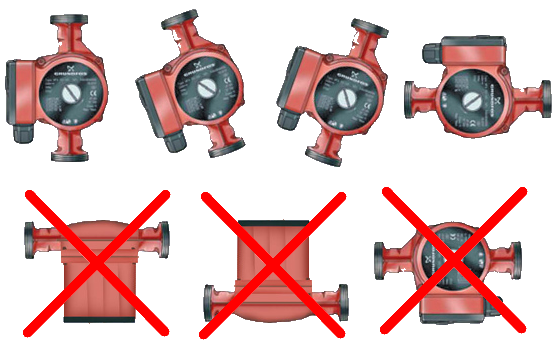

Перед установкой необходимо определить оптимальное место для размещения насоса, учитывая доступность для обслуживания и минимизацию шума от его работы. Чаще всего насос устанавливают в горизонтальном положении на вертикальном участке трубопровода.

Для подключения насоса необходимо установить шаровой клапан перед входом и после выхода насоса. Также рекомендуется установить манометр на входе в насос для контроля давления в системе.

При установке следует обратить внимание на правильную ориентацию стрелки насоса с направлением потока воды в системе. Рекомендуется также подключить насос к электрической сети через реле температуры для автоматического включения и выключения насоса в зависимости от температуры в системе.

После установки необходимо проверить герметичность соединений, запустить систему отопления и убедиться в правильной работе насоса. При необходимости можно отрегулировать его скорость и давление. Также рекомендуется регулярно обслуживать и чистить насос для поддержания его эффективности и срока службы.

Обратная схема установки

Обратная схема установки циркуляционного насоса применяется в тех случаях, когда необходимо создать принудительную циркуляцию теплоносителя в обратном направлении по системе отопления. Она отличается от прямой схемы подключения тем, что насос устанавливается на обратной трубе системы.

Обратная схема установки циркуляционного насоса используется в тех случаях, когда имеется несколько отопительных контуров, работающих независимо друг от друга. Насосы устанавливаются на каждом контуре на обратной трубе, чтобы обеспечить циркуляцию теплоносителя через все контуры системы.

Для установки циркуляционного насоса в обратной схеме необходимо выполнить следующие шаги:

1. Определить место установки насоса на обратной трубе, обычно это место после обратного клапана или перед расширительным баком;
2. Установить насос с учетом направления течения теплоносителя;
3. Подключить насос к электросети и проверить его работу;
4. Заполнить систему теплоносителем и проверить ее на наличие утечек;
5. Проконтролировать давление и температуру в системе.

Обратная схема установки циркуляционного насоса позволяет обеспечить равномерное распределение тепла по всей системе отопления, а также эффективное использование энергии и увеличение срока службы оборудования.

Смешанная схема установки

Смешанная схема установки циркуляционного насоса предусматривает комбинированное использование принципов принудительной и естественной циркуляции теплоносителя. Такая схема является наиболее эффективной в условиях большого количества отопительных точек и значительной разницы в температуре между ними.

Основной принцип работы смешанной схемы заключается в установке циркуляционного насоса на возвратном трубопроводе отопительной системы. Он помогает преодолевать гидравлическое сопротивление, обеспечивая равномерное распределение теплоносителя по всем отопительным контурам.

В смешанной схеме также предусмотрены регулирующие элементы, такие как клапаны и задвижки, которые позволяют отрегулировать расход теплоносителя для каждого отопительного контура. Это необходимо для поддержания оптимального теплового режима в каждом помещении.

Преимущество смешанной схемы установки циркуляционного насоса заключается в возможности регулирования расхода теплоносителя, а также более равномерном распределении тепла по всем отопительным контурам. Это позволяет эффективно использовать отопительные системы с большим количеством отопительных точек и разными температурными условиями.

Правила монтажа циркуляционного насоса

Установка циркуляционного насоса является важным этапом при создании системы отопления или водоснабжения. Для обеспечения эффективной работы насоса необходимо соблюдать следующие правила монтажа:

• Выбор места установки. Насос следует устанавливать вблизи от теплового источника, чтобы не допускать замерзания жидкости в насосе. Также необходимо обеспечить доступ для обслуживания и возможность подключения к электропитанию.
• Вертикальное положение. Циркуляционный насос должен быть установлен в вертикальном положении, чтобы обеспечить правильную работу и предотвратить возможные поломки.
• Расстояние до шумных объектов. Насос следует устанавливать на расстоянии от шумных объектов, чтобы не создавать дополнительный шум в помещении.
• Подключение трубопроводов. При подключении трубопроводов необходимо обеспечить герметичность соединений и правильное направление потока жидкости. Также необходимо учитывать размеры труб для выбора подходящего диаметра насоса.
• Заземление. Циркуляционный насос должен быть заземлен для безопасной работы и предотвращения возможных коротких замыканий.

При монтаже циркуляционного насоса рекомендуется обращаться к специалистам, чтобы гарантировать правильное подключение и работу системы.

Выбор и подготовка места для установки

При выборе места для установки циркуляционного насоса необходимо учитывать несколько факторов. Важно, чтобы место установки было доступно для обслуживания и ремонта, а также обеспечивало надежное крепление насоса.

Перед установкой необходимо подготовить место, особенно в случае, если насос будет устанавливаться на стену или потолок. Для этого следует очистить поверхность от грязи, пыли и жировых отложений. При необходимости на стене или потолке следует установить крепежные элементы.

Также необходимо учесть возможные вибрации насоса и обеспечить свободное пространство вокруг него. Рекомендуется установить насос на специальную подставку или платформу из прочного материала, чтобы снизить вибрацию и шум при работе.

Важно, чтобы место установки насоса было защищено от попадания прямых солнечных лучей, а также от агрессивных химических веществ, которые могут повредить насос. Рекомендуется устанавливать насос в помещении, где температура и влажность находятся в нормальных пределах.

При выборе места установки необходимо учесть длину и тип трубопроводов, которые будут соединяться с насосом. Рекомендуется выбрать такое место, чтобы трубопроводы были максимально короткими и имели минимальное количество сгибов и отводов, чтобы обеспечить бесперебойную работу насоса.

В целом, выбор и подготовка места для установки циркуляционного насоса играют важную роль в обеспечении его эффективной работы и долговечности. Следуя вышеперечисленным рекомендациям, можно обеспечить оптимальные условия для работы насоса и предотвратить возможные проблемы в будущем.

Подключение циркуляционного насоса к трубам

Подключение циркуляционного насоса к трубам является важным этапом при его установке. Для этого необходимо следовать определенным правилам и использовать соответствующие схемы подключения.

Первым шагом при подключении циркуляционного насоса к трубам является выбор места установки насоса. Оптимальным вариантом является установка насоса на горизонтальной участке трубы, перед окончанием контура отопления.

Далее необходимо правильно присоединить насос к трубам. Существует два основных варианта подключения: параллельное и последовательное.

При параллельном подключении циркуляционного насоса к трубам, насос устанавливается на обратный трубопровод контура отопления. Это позволяет улучшить циркуляцию теплоносителя, обеспечивая равномерное распределение тепла по всем радиаторам.

При последовательном подключении циркуляционного насоса, насос устанавливается на подающий трубопровод контура отопления. В этом случае насос помогает преодолеть гидравлическое сопротивление труб и радиаторов, обеспечивая нужное давление и подачу теплоносителя.

После правильного подключения насоса следует проверить его работу и исправность. Для этого можно включить отопление и проверить равномерный прогрев всех радиаторов.

Подключение электропитания и настройка насоса

Подключение циркуляционного насоса к электропитанию является важным шагом в процессе установки. Перед подключением необходимо проверить, соответствует ли напряжение питания указанному насосом. Если возникают сомнения, следует обратиться к инструкции к насосу или проконсультироваться у специалиста.

Подключение насоса осуществляется через электрический провод с вилкой и розеткой. При проведении провода необходимо учесть особенности монтажа и расположения насоса. Рекомендуется использовать провода сечением, соответствующим мощности насоса и длине провода.

После подключения циркуляционного насоса к электрической сети необходимо выполнить настройку насоса. Обычно насосы оснащены специальной регулирующей ручкой или кнопкой. С помощью этого элемента можно изменять скорость вращения насоса и, таким образом, регулировать производительность насоса.

При настройке насоса следует учитывать требуемый расход воды, особенности системы отопления или водоснабжения. Подбирая оптимальные параметры работы насоса, можно добиться эффективной циркуляции жидкости и повысить энергоэффективность системы в целом.
