подключение бойлера косвенного нагрева к одноконтурному котлу

Содержание

Два варианта схем подключения бойлера к котлу

К отопительному котлу электрический бойлер подключается через трехходовой клапан. При таком подключении работает один насос – тот, который установлен внутри бойлера или тот, который подключен снаружи. Также бойлер можно подключить к котлу через вспомогательный насос. В этом варианте подключения работает переключение насосов. Если котел работает на бойлер, то включается насос бойлера, если котел работает на систему отопления, то работает внешний или внутренний насос котла отопления.

Подключение к одноконтурному котлу

Бойлер в сочетании с одноконтурным котлом работает более эффективно, и подключить его достаточно просто:

  • Сначала подключается водопровод и разводка воды по помещениям.
  • Подключается электросеть, коммутируется датчик бойлера и электропривод трехходового клапана.
  • Настраивается и проверяется программное управление котлом.

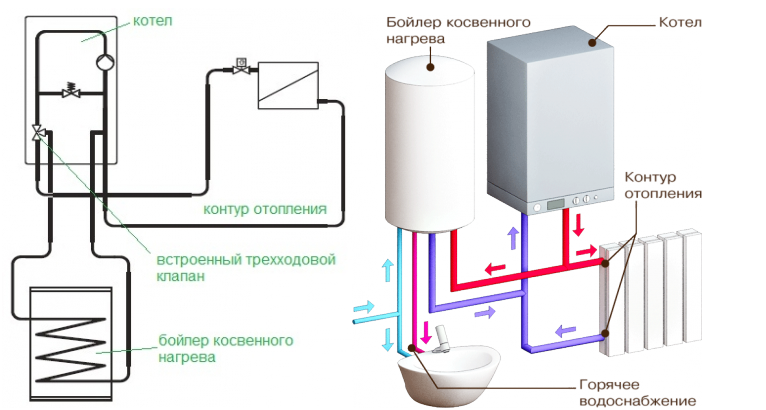

При подключении одноконтурного котла к внешнему бойлеру используется специальный монтажный комплект. В него входит:

  1. привод трехходового клапана
  2. кабель с коннектором
  3. несколько медных трубок с фитингами для подключения слива.

Как правильно пользоваться комплектом?

Для правильной установки комплекта следуйте следующим рекомендациям:

  • Отключить питание котла двухполюсным автоматом.
  • Отключить котел от отопления и горячего водоснабжения.
  • При помощи сливной заглушки слить воду из контура котла.
  • Снять заглушки на насосной группе.
  • Вставить в гидравлическую группу уплотнительную прокладку.
  • Герметично смонтировать трубку подачи на бойлере.
  • Одеть прокладку на трубку обратного подвода воды бойлера и подключить эту трубку к гидравлической группе.
  • Установить соединители на трубки подключения обратного подвода воды и подачи бойлера.
  • Подключить две трубки к котлу, закрепить их контргайками, поставить уплотнения и плоские прокладки.
  • Поставить привод трехходового клапана.
  • Подключить привод трехходового клапана в котле при помощи коннектора.
  • Проверить правильность монтажа комплекта и герметичность всех соединений.
  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Подключение электрической части бойлера

  • Открыть крышку панели управления отопительного котла.
  • Удалить предохранительное сопротивление, которое устанавливается с целью предотвращения последствий неправильного подключения. Найти его можно по схеме.
  • Подключить датчик температуры бойлера кабелем сечением 2х0,35 мм2.
  • Подключить питание привода трехходового клапана.
  • Зафиксировать все кабеля и точки подключения.

Как подключить бойлер к двухконтурному котлу

Чтобы подключить бойлер к двухконтурному котлу, нужно смонтировать его рядом с котлом, и трубами объединить их в одну систему. Такой способ объединения двух приборов называют бойлер косвенного нагрева. Вода нагревается в теплообменнике, по которому циркулирует вода, подогретая в котле.

Системы горячего водоснабжения (бойлеры) обычно имеют встроенную автоматику, которая в связи с автоматикой котла поддерживает требуемую температуру. Современные бойлеры рассчитаны на работу с отопительными двухконтурными котлами, и подключаются при помощи специального монтажного комплекта.

Подключить бойлер к двухконтурному котлу несложно, но все-таки лучше доверить эту операцию специалисту, потому что есть и небольшие особенности подключения.

Бойлер к электрокотлу подключать не имеет смысла – так считают многие профессионалы. Непременное условие работы бойлера – небольшое потребление энергии обогрева от котла. Бойлер не должен перегружать отопительную систему своим подключением.

Если бойлер потребляет больше половины тепловой энергии, вырабатываемой котлом, то проблемы с обогревом дома или квартиры не избежать.

Если использовать бойлер и газовый двухконтурный котел, то при маленьком расходе горячей воды хватает настенного термоблока с 2 контурами, а если в доме есть большая ванна или СПА-бассейн, то нужен котел с бойлером. Для улучшения работы теплообменника следует задействовать еще один циркуляционный насос, обязательно с системой автоматики и возможностью контроля температуры воды (или другого теплоносителя).

Летом наиболее лучше использовать схему комбинированного нагрева – с точки зрения экономии. Эта схема состоит из бойлера, ТЭНа и теплообменника. Зимой бойлер работает от котла отопления, а летом – от ТЭНа.

Различия бойлеров по типу установки

  • Настенный. Это устройство имеет компактный размер и крепится на стену. Его основное преимущество заключается в том, что оно подходит для помещений с маленькой площадью. У накопительных бойлеров небольшой объем бака, он составляет не более 100 литров.
  • Напольный. Это устройство достаточно объёмное, этим и отличается от настенных накопительных бойлеров. Объем бака способен вместить в себя от 115 литров и более, этого вполне достаточно для большой семьи, проживающей в квартире либо в загородном доме.

Накопительные бойлеры, имеющие большой объём, обычно размещают на полу. Устройства проточного типа чаще монтируют на стену.

Советы для самостоятельного монтажа

Таких советов может быть несколько:

  1. Внимательно нужно изучать всю сопроводительную документацию к приобретённому оборудованию. Выполнять все её требования и рекомендации по монтажу.
  2. Перед началом монтажа необходимо составить проект проводимых работ, проверить правильность схемы подключения.
  3. До монтажа подготовить все нужные для этого компоненты и инструментарий.
  4. Соблюдать правила техники безопасности при установке и подключении.
  5. Создавать надёжные соединения компонентов системы.
  6. Обеспечить возможность доступа к прибору для его ремонта и обслуживания.
  7. При малейших сомнениях в своих силах и навыках, обратиться к специалистам.

5 / 5 ( 17 votes )

Особенности обвязки бойлера косвенного нагрева

Проще делать разводку и обвязку, если бойлер КН устанавливают вместе с котлом, насосами другим оборудованием, участвующим в сборке системы ГВС. Врезать дополнительное устройство уже в существующую сеть гораздо труднее.

В любом случае, для нормальной работы приборов придется выполнить ряд правил:

  • правильно выбрать место установки – как можно ближе к котлу;
  • обеспечить ровную поверхность для монтажа бойлера;
  • для защиты от теплового расширения установить мембранный гидроаккумулятор (на выходе нагретой воды), объем которого не менее 1/10 от объема БКН;
  • оснастить каждый контур шаровым краном – для удобного и безопасного обслуживания приборов (например, трехходового клапана, насоса или самого бойлера);
  • для защиты от противотока на трубах подачи воды установить обратные клапаны;
  • улучшить качество воды путем врезки фильтров;
  • грамотно расположить насос (или несколько насосов) – ось двигателя должна находиться в горизонтальном положении.
Популярные статьи  расширительный бак для отопления

В целях безопасности нельзя пытаться закреплять тяжелые устройства на гипсокартонных или тонких деревянных перегородках. Подходящими являются стены из бетона и кирпича. Кронштейны или другие виды держателей закрепляют скобами, анкерами, дюбелями.

Вне зависимости от вида устройства – напольного или настенного – при возможности его монтируют выше уровня, на котором установлен котел, либо на таком же уровне. Для напольного можно сделать постамент или прочную подставку до 1 м высотой

При установке патрубки направляют в сторону котла (даже если маскируют в задней части или за фальшстеной). Нельзя использовать ненадежное оборудование, например, гофрированные шланги, которые не выдерживают давления и напора воды.

Для нормальной работы накопительного водонагревателя косвенного нагрева в обвязку должны быть включены следующие функциональные устройства:

  • Сложная техническая система должна быть оснащена насосами, подающими к кранам горячую санитарную воду и стимулирующими движение теплоносителя по отопительной ветке, а также по контуру нагрева воды в бойлере
  • Холодная вода, поступающая из общего или автономного водопровода, перед подачей в бойлер должна пройти очистку через грязевик или систему фильтров, разрушающих известковые соли. Фильтрация предупредит образование минерального осадка
  • После грязевика или системы фильтрации воды должен стоять редуктор давления. Однако нужен он только в случае, если давления в ветке превышает 6 бар
  • Перед входом холодной воды в бойлер необходим обратный клапан, который предотвратит обратное движение потока
  • Для того чтобы у нагревающейся воды был резерв на расширение в период, когда ее не используют, в обвязку включают расширительный бачок и предохранительный клапан для сброса давления
  • Чтобы в краны не поступала излишне горячая вода, угрожающая ожогами, в контур нужно установить трехходовый смесительный клапан. Он будет подмешивать к горячей воде порции холодной, в итоге на водоразборе будет вода необходимой пользователю температуры
  • Для того чтобы в «рубашку» обогревающую санитарную воду теплоноситель из отопления поступал только тогда, когда в нем имеется необходимость, устанавливается двухходовый термостат. Сервер его соединяется с датчиком температуры водонагревателя
  • Если расход горячей воды в доме достаточно велик, желательно приобрести бойлер с встроенным дополнительным проточным водонагревателем или купить отдельный прибор и включить его в ветку поставки горячей воды. В случае ее нехватки в работу включится миниатюрный проточник и спасет ситуацию.

Какие трубы подойдут для обвязки

Чтобы подключить котел и разводку отопления, лучше взять металлопластиковые или полипропиленовые трубы. Они обойдутся дешевле, чем оцинкованные или медные аналоги.

Последовательную разводку радиаторов производят с помощью металлопластиковых труб на пресс-фитингах или полипропиленовых с армированием из алюминия. Однако каждый из этих вариантов имеет свой недостаток. Пресс-фитинги чувствительны к качеству монтажа и при малейшем смещении может произойти протечка. Полипропилен же обладает высоким коэффициентом удлинения при нагреве более 50°С. Для разводки системы «теплый пол» используют металлопластик на пресс-фитингах, полиэтилен или термомодифицированный полиэтилен.

Обвязка котла и водонагревателя косвенного нагрева

Для того, чтобы подключить два рассмотренных устройства системы теплоснабжения (одноконтурного котла и бойлера косвенного нагрева) важно иметь в виду, что существуют особые рекомендации перед непосредственной обвязкой

  1. Выбирать местоположение бойлера необходимо отталкиваясь от места монтажа самого котла. Лучше всего расположить их максимально близко друг к другу. Это позволит уменьшить время поступления горячей воды в кран;
  2. Приобрести и встроить на выходе горячей жидкости из бойлера мембранный гидроаккумулятор, который способствует предотвращению повреждений при эффекте теплового расширения;
  3. Дополнительно установить на каждый контур шаровой кран;
  4. Закрепить обратные клапаны для регулирования направления потока воды;
  5. Поместить фильтры для очистки;
  6. Вал насоса должен лежать горизонтально.

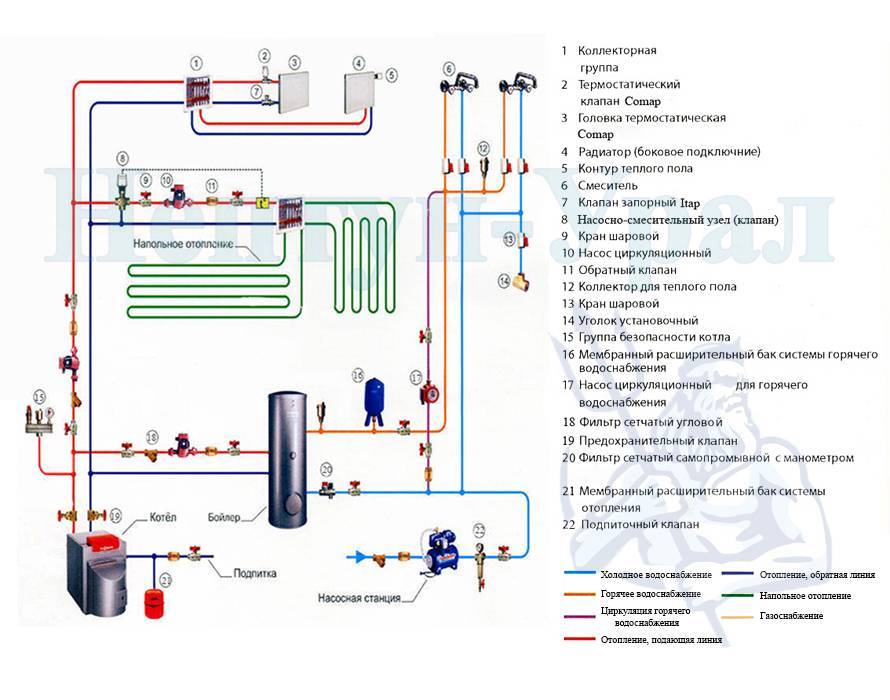

Обвязка может осуществляться несколькими вариациями:

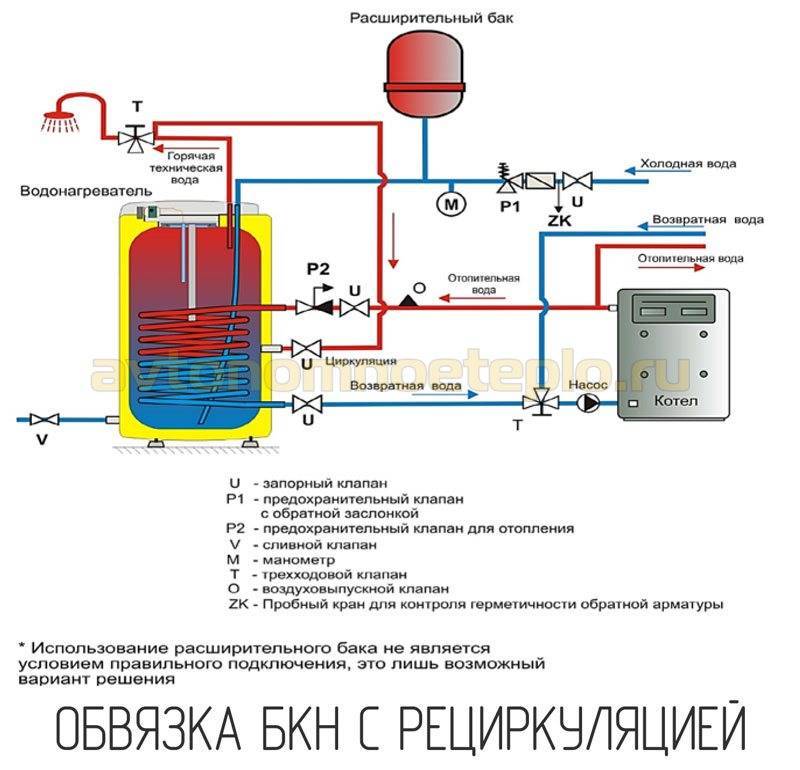

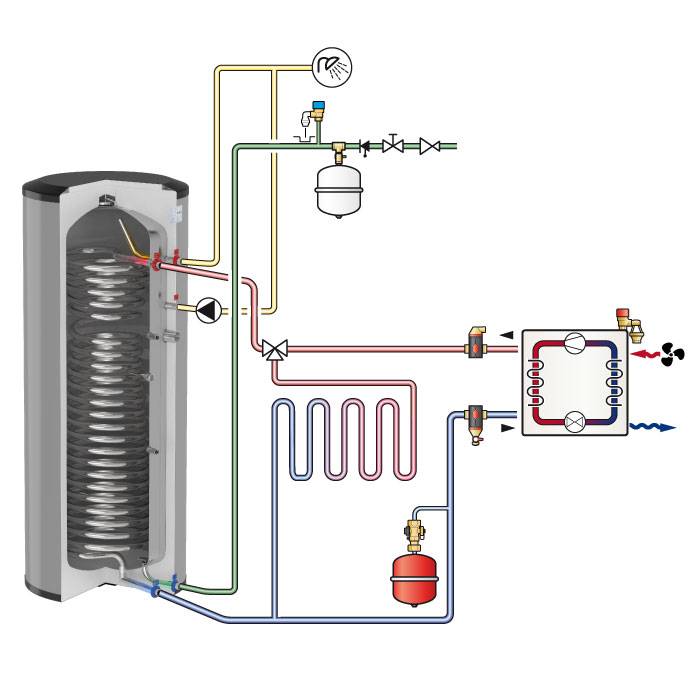

Вариант 1. Подключение при помощи трёхходового клапана.

Мы уже упоминали про трёхходовой клапан. Именно он в данной схеме положен во главу угла, разветвляя проток из котла, вхождение в бойлер и выход в отопительный сектор. Данный узел выполнен в виде параллельного соединения системы и бойлера, что обеспечивает максимальное быстродействие и производительность выполняемой работы. Его плюсом можно назвать возможность переключения приоритета тепла с радиаторов на быстрый нагрев бойлера косвенного нагрева. Нужен тем потребителям, кто часто пользуется бойлером.

Посмотрите вариант такой схемы обвязки в нашем видео

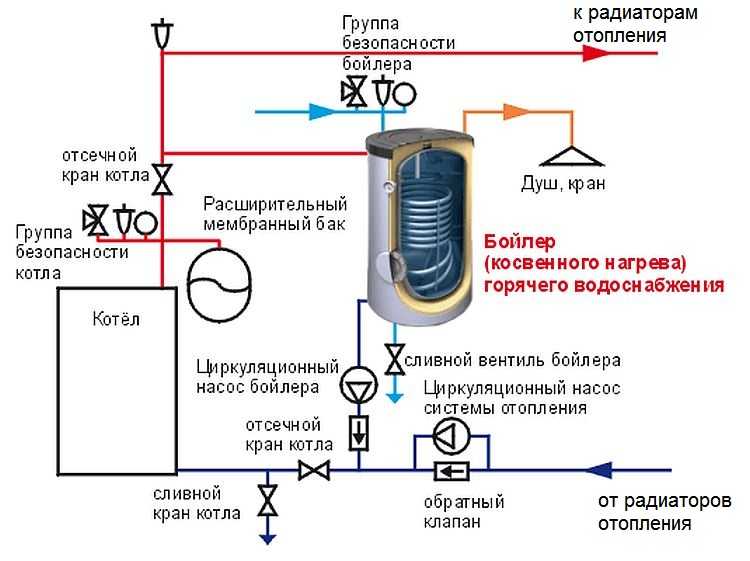

Вариант 2. Два циркуляционных насоса

Трёхходового клапана в данной схеме нет. Перевод воды на разные участки системы осуществляют стандартные тройники. Первый насос ставится на трубе подачи БКН, другой – на контуре отопления. Цель этого решения – обеспечить хозяйство тёплой водой в любой момент времени.

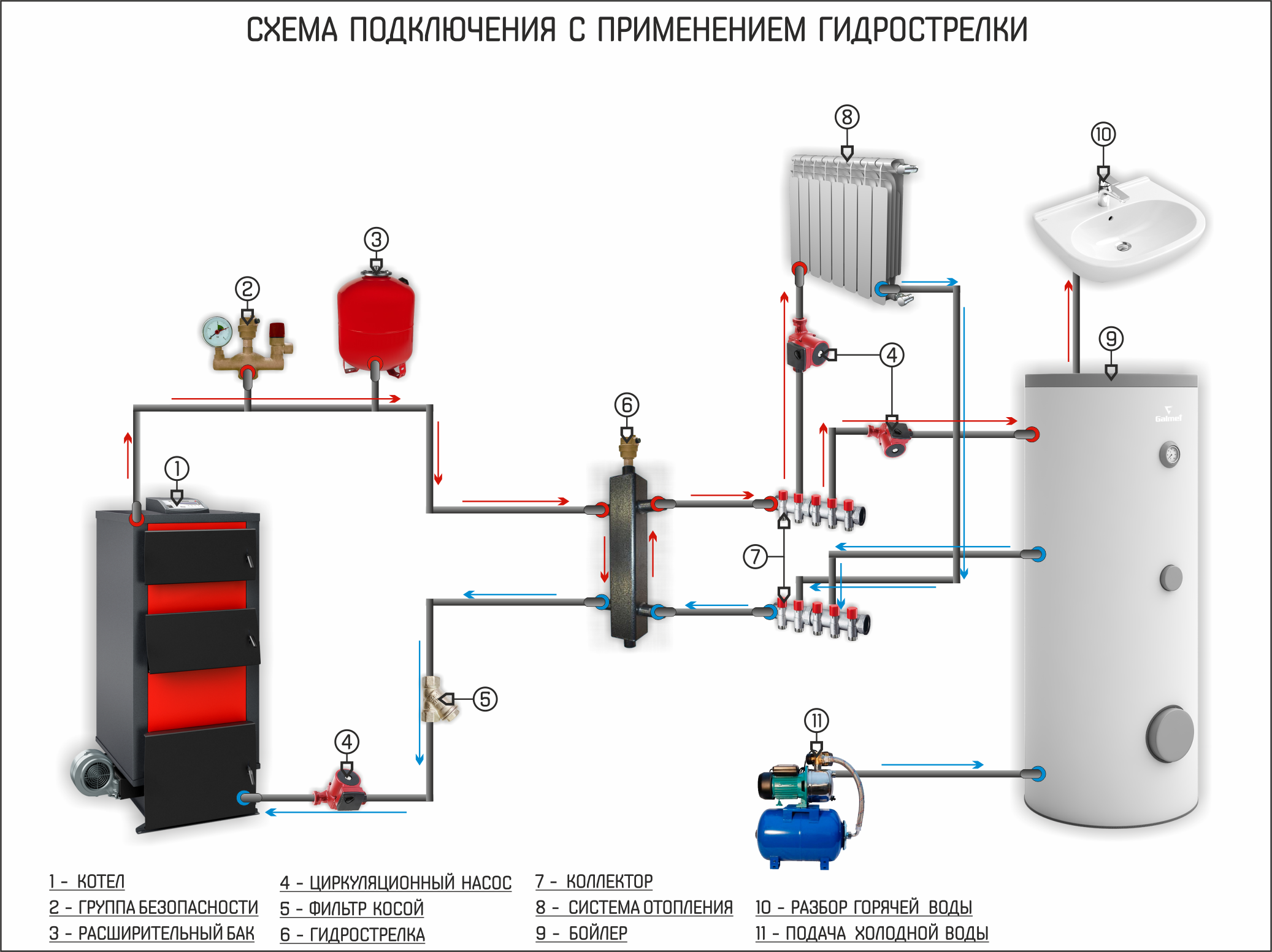

Вариант 3. Использование гидравлической стрелки

Крайне трудоёмкий процесс монтажа, с выполнением операций по установке оборудования на несколько независимых контуров. Отличается многоуровневостью, например, в двух- и многоэтажном доме. Подойдёт той категории заказчиков, кто использует большое количество тёплых поверхностей, одновременного открытия нескольких кранов с горячей водой.

https://youtube.com/watch?v=RelQ_VGP_OA

Вариант 4. Рециркуляция теплоносителя

Зигзагообразный осушитель полотенец является той же батареей для отопления ванной комнаты. Для поддержания константного уровня температуры применяется постоянная циркуляция водных масс внутри контура. Недостаток – большой расход энергии.

Вариант 5. Циркуляция БКН без потребления энергии.

Принцип действия основан на силе притяжения. При таком методе бак устанавливают на вышестоящем уровне относительно всей несущей воду системы. Вода от насоса котла доставляется в бойлер, который просто спускает её во все углы контура.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.

Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Популярные статьи  Сплит система кондиционирования для квартиры и дома

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии, бак прослужит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами. Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

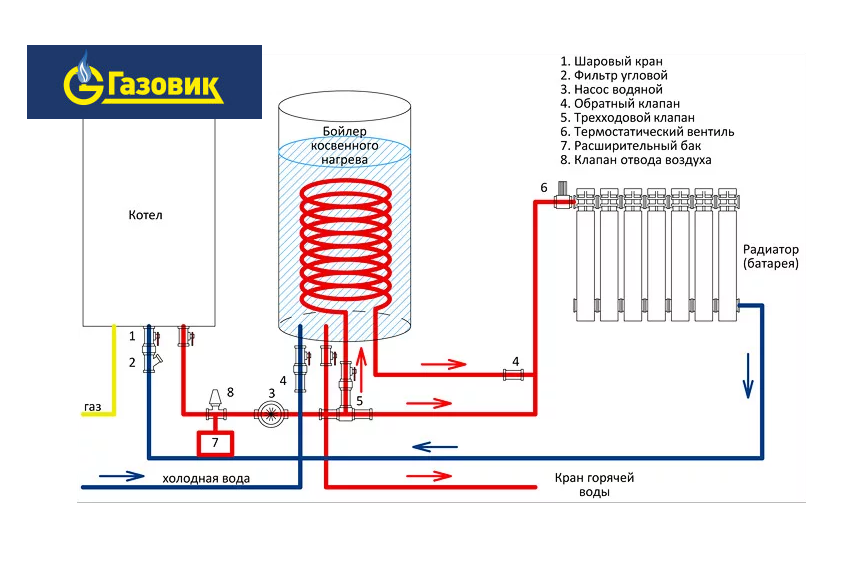

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Общие правила

По правилам, чем ближе оборудование находится к котлу, тем эффективнее происходит теплообмен от системы отопления.

Установка бойлера должна соответствовать рекомендациям:

  1. Настенные модели крепятся к стене;
  2. Напольные устанавливаются на полу.

Чтобы точка циркуляции находилась в центре бака, поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний. Это обязательное условие для качественной работы устройства.

Соблюдение этих простых рекомендаций гарантирует правильную работу всех элементов, которые выполняют важную функцию.

Не стоит забывать и про установку шаровых кранов. Благодаря им имеется возможность отключать для обслуживания такие элементы, как трехходовой клапан, циркуляционный насос и другие.

Особенности подключения

Бойлер косвенного нагрева – это накопительная емкость, внутри которой расположен один или несколько трубчатых теплообменников. Горячий теплоноситель от котлоагрегата циркулирует по змеевику и нагревает воду в достаточном объеме для бытовых и хозяйственных нужд.

Принцип работы водонагревателя прост, сложности возникают при монтаже и обвязке теплового оборудования.

Поэтому не лишним будет еще до начала работ выяснить особенности подключения водогрейного устройства:

  • Чем ближе бойлер расположен к котлу, тем эффективней происходит теплообмен от системы отопления.
  • Монтаж водонагревателя должен быть выполнен в соответствии с рекомендациями производителя – настенные модели крепятся к стене, напольные устанавливаются на полу.
  • Поток холодной воды должен подаваться через нижний патрубок, а забор горячей – через верхний, тогда точка рециркуляции будет в центре самой емкости.
  • Патрубки для входа и выхода теплоносителя должны «смотреть» в сторону отопительного устройства. Движение горячей воды или антифриза по змеевику должно быть сверху вниз.

Соблюдение этих простых правил гарантирует эффективную работу системы котел-бойлер, КПД нагревателя достигнет своего максимума и горячей воды хватит для всех потребителей.

Популярные статьи  Профилированный брус: плюсы и минус, виды и размеры

Способы подключения

Существует несколько общепринятых способов того, как подключить косвенный водонагреватель к настенному или напольному отопительному котлу. О каждом из них стоит поговорить подробно.

Параллельное включение

газовым котлом

  • размещение отопительного котла — настенное;
  • накопительный бак бойлера обладает небольшим объемом;
  • отопительная система представляет собой простую конструкцию из одинаковых радиаторов или теплых полов.

Такая схема подключения подходит только для небольших домов с ограниченной длиной контура и малым количеством батарей. Причин тому несколько:

  • чтобы теплоноситель нагревался как следует, нужно подавать его в бойлер при температуре от 70 градусов. Для радиаторов же это слишком много. Если же температуру снизить, то оборудование просто не сможет обогреть необходимый объем жидкости, поскольку часть тепловой энергии для этого берется из уже нагревшейся воды;
  • одновременная процедура нагрева может привести к недостаточности выработки тепловой энергии;
  • необходимо устанавливать в систему обратный клапан, чтобы предотвратить потоки нагревшегося теплоносителя не в ту сторону.

С разделительным узлом

В данном случае поток теплоносителя разделяется на две отдельные части: одна идет в систему горячего водоснабжения, а вторая в отопление. Для этого применяется специальный элемент — трехходовой термостатический клапан. Он монтируется на подающей магистрали от котла, а отходящая к бойлеру труба соединяется с выходным патрубком элемента. Управление всей этой конструкцией осуществляется с помощью температурного датчика, который вынесен.

Принцип работы данной схемы следующий.

  1. Пока теплоноситель нагревается, циркуляция происходит исключительно в бойлере. За ее интенсивность отвечает насос, принадлежащий котлу. Трехходовой клапан дает потоку направление в систему горячего водоснабжения.
  2. Когда теплоноситель достигает необходимого температурного уровня, датчик реагирует и стимулирует клапан, чтобы тот направил воду в отопительную систему, перекрыв при этом подачу в горячее водоснабжение.
  3. В случае снижения температуры теплоносителя происходит обратный процесс — датчик снова реагирует, и трехходовой клапан возвращает все в изначальную позицию. Соответственно, поток снова идет в систему горячего водоснабжения.

Поэтому, если возникнет большой расход горячей воды — например, если несколько человек одновременно решат принять душ в разных ванных комнатах — то теплогенератор просто-напросто не успеет нагреть необходимый объем теплоносителя, чтобы отправить его в радиаторы или теплые полы. Таким образом, в числе условий для организации такой схемы находится, во-первых, небольшая площадь дома, а во-вторых, малое количество проживающих в нем человек.

С двумя насосами

Перед каждым насосом устанавливается обратный клапан — это обязательное условие. Трехходовой элемент в данном случае не требуется, так как направление потока теплоносителя регулируется циркуляционным оборудованием. За это отвечает термостат, который определяет температуру теплоносителя и реагирует соответственно.

Основное преимущество такого метода — возможность автономной подачи теплоносителя в систему горячего водоснабжения. То есть, в летний период вы сможете отключить отопление, и при этом не потерять возможность комфортно помыться.

С распределительной гребенкой

Обеспечение всех целей необходимым объемом теплоносителя осуществляется благодаря установке гидравлического разделителя с распределительной гребенкой. Именно с ней и стыкуется косвенный водонагреватель. Причем он обладает собственным насосом, подключенный через термостат ради экономии электроэнергии и ограничения объема потока теплоносителя.

Преимущества такой системы очевидны:

  • если подобрать отопительный котел с необходимым уровнем мощности, то он сможет нагреть объем теплоносителя, достаточный для одинакового распределения по всем элементам отопительной системы, а также для косвенного бойлера;
  • ветви обособлены друг от друга и от теплогенератора, потому отопление и горячее водоснабжение являются автономными системами;
  • при любом объеме потребления горячей воды такая система будет работать безукоризненно, ничуть не снижая уровень снабжения.

Уважаемые читатели, обвязка отопительного оборудования не всегда является простым делом. Если вы не уверены в своих силах, то лучше доверить это профессионалам. Но в том случае, если решитесь все же провести самостоятельные работы — успехов вам!

Теплоаккумулятор для котлов отопления: особенности устройства и подключения

Цель использования данного агрегата – сбор и хранение нагретого до определённой температуры теплоносителя для дальнейшей его передачи в систему, когда в этом возникнет необходимость. Будучи связанным с водяным контуром помещения, аккумулятор подобного типа обеспечивает поддержку температурного режима, даже если источник тепла будет отключен.

Полезный совет! Если водяное отопление дома производится от электроэнергии, оформление ночного тарифа со сниженными расценками стоимости 1 кВт/ч. позволит сэкономить на оплате счетов. Отопительную систему достаточно будет нагревать ночью, а в дневное время будет работать теплоаккумулятор.

Теплоаккумулятор используется для поддержания нагретой до определённой температуры воды

Это устройство выполняет и другие функции. К основным из них можно отнести:

  • почти на треть снижает расход топлива. При этом КПД топливной установки повышается;
  • предохраняет от перегрева приборы отопления, собирая излишки тепла;
  • нагревает воду для системы ГВС. То есть, по сути, это одна из разновидностей бойлера косвенного нагрева. Цена данного агрегата колеблется в очень широких пределах: от 13 до более 300 тысяч рублей;
  • бак теплоаккумулятора может связывать несколько источников тепла, работающих на различных видах энергии или топлива;
  • конструктивное исполнение устройства позволяет осуществлять отбор теплоносителя разной температуры.

Устройство теплоаккумулятора и рациональное подключение внешних приборов

В качестве главной детали данного агрегата выступает цилиндрической формы нержавеющий бак, наполненный жидкостью, характеризующейся высоким коэффициентом теплоотдачи. Его обвязка осуществляется теплоизолирующим материалом. В сочетании с установкой верхней рубашки, такое конструктивное решение увеличивает время остывания теплоаккумулятора. Внутри цилиндрической ёмкости размещаются от 1 до 3 теплообменников. Количество змеевиков определяется возможностями и потребностями хозяев жилья.

Разогретая вода от твёрдотопливных или газовых котлов поступает в полость бака аккумулятора сверху, а охладившаяся жидкость оседает ближе ко дну и для разогрева вновь перекачивается в котёл.

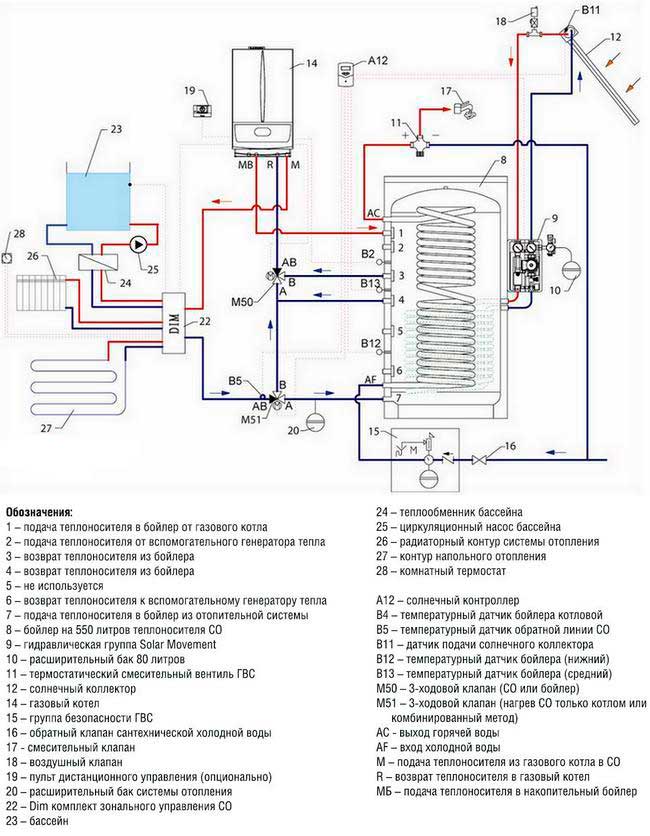

Схема устройства теплоаккумулятора с возможностью подключения к альтернативным источникам энергии

Нижний отсек обычно имеет температуру порядка 35-40°С. Поэтому подсоединять его целесообразно к системе тёплого пола. Температура средней части составляет 60-65°С. Поэтому подключать к ней следует отопительные приборы. К горячему водоснабжению подключается верхняя часть бака. Температура воды там достигает 80-85°С.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
