Как правильно сделать водопровод в загородном доме?

Содержание

Три неочевидные ошибки при прокладывании трубы водопровода и ввода ее в дом

Нередко владельцы домов сталкиваются с тем, что узел водопровода перекашивается, из-за чего может случиться залом трубы.

Это может происходить по нескольким причинам:

Неверно выкопана траншея.

Обычно это происходит, если, заход под фундамент выполнен под прямым углом. Трубу необходимо разместить на твердом грунте. Траншея должна плавно подниматься вверх (должен быть откос), чтобы радиус поворота был достаточен и трубу не заломило. Так же грунт со временем проседает, труба уходит вниз и утягивает за собой узел, выламывая из соединения, как в доме, так и у скважинного адаптера, кессона, у колодца.

Прямой угол в закладной.

Типовая ошибка: строители при заливке фундамента (монолитной плиты) устанавливают закладную трубу диаметром 110 мм и переходят из вертикального участка в горизонтальный под углом 87°. В этом случае мы делаем плавный поворот из вертикального участка, для чего используем 2 угла на 45°, либо 3 угла по 30°. Такой же плавный поворот должен быть и при устройстве вывода по канализации — минимум 2 отвода под 45°. Если попытаться вставить трубу ПНД под прямым углом, она заломается.

Если такая ошибка уже сделана, то есть 2 варианта.

провести через такой отвод гофрированную трубу из нержавеющей стали, например Neptun. Они дорогие — труба 32 мм около 400-500 руб за метр погонный, плюс стоимость фитингов.

Если закладная расположена у наружной стены дома, можно подкопаться под фундамент и переделать неправильно сделанную закладную.

Неверно проложена труба.

Трубу необходимо укладывать таким образом, чтоб от линейного расширения она не потеряла герметичность и не повредила соединения. Для этого наши специалисты укладывают трубу ПНД «змейкой», тем самым мы оставляем запас на сужение и расширение материалов при изменении температуры.

Случай из практики. Обычная ситуация: прокладка проходит летом. Черная ПНД труба нагревается на солнце. Ее выкладывают на дно траншеи в одну линию и быстро засыпают грунтом. Труба в земле остывает и сужается.

Не требуется обсыпать ПНД трубы песком на всем протяжении прокладки, как многие советуют. Плохого ничего не случится, просто это лишние затраты.

Явно видно, что трубу утягивает вниз. Причина — просадка грунта вблизи ввода.

Насосы для системы водоснабжения

Для подачи воды устанавливается насосная станция, включающая поверхностный насос, гидроаккумулятор и систему автоматики.

Вид используемого насоса определяется глубиной источника воды, высотой расположения воды в колодце или скважине, требуемой производительностью, высотой размещения места водозабора. Для выбора подходящей модели следует изучить характеристики модели, которые содержат паспорт и инструкция к оборудованию.

Край водозаборной трубы, опущенной в колодец или скважину, размещается на некотором расстоянии от дна (до 40 см). На него монтируется фильтр, препятствующий засорению трубы.

Материалы для труб: преимущества пластика

При монтаже современного водопровода чаще всего используются трубы из пластика. Они обладают рядом преимуществ перед другими материалами:

  • надежность;
  • комфорт в использовании и установке;
  • легкость.

В последнее время практически не используются металлопластиковые и металлические трубы. Объясняется это их высокой ценой, а также гораздо меньшей практичностью. Кроме того такие материалы требуют использования сварочного оборудования в процессе монтажа.

При организации системы водоснабжения с использованием труб из пластика не требуется особых знаний. Для ввода канализации и холодной воды в дом с их использованием достаточно обжимного оборудования. Работать с такими материалами может и обычная бригада строителей. Пластиковые трубы можно спрятать в отделку. Единственное условие – в местах возможных колебаний температур требуется создать изгибы, которые предотвратят прорывы в будущем.

Соединение труб

Что касается соединения разных видов труб. В этом тоже нередко возникают проблемы. Например, нет заводского переходника, чтобы перейти с асбестовой трубы на пластиковую (сейчас про канализацию). В таких случаях приходится изобретать.

Можно, конечно, не ставить асбестовую трубу, вместо нее взять трубу оранжевого цвета для наружных работ, и спокойно ее завести в дом. Внутри помещения уже осуществляется переход на нужный диаметр.

Однако если все-таки принято решение осуществлять ввод асбестовой трубой, для перехода с нее на пластиковую трубу без использования переходника можно поступить следующим образом. На полуметровый отрезок пластиковой трубы наматывается трубная изоляция из вспененной резины, фиксируется проволокой, смазывается обильно силиконом и плотно вставляется в асбестовую трубу с непрерывным прокручиванием. В этом случае обеспечивается качественная герметичность на длительный срок. Объясняется это тем, что все материалы синтетические: резина, силикон, пластик, асбест длительное время не поддаются разрушению.

Правила монтажа

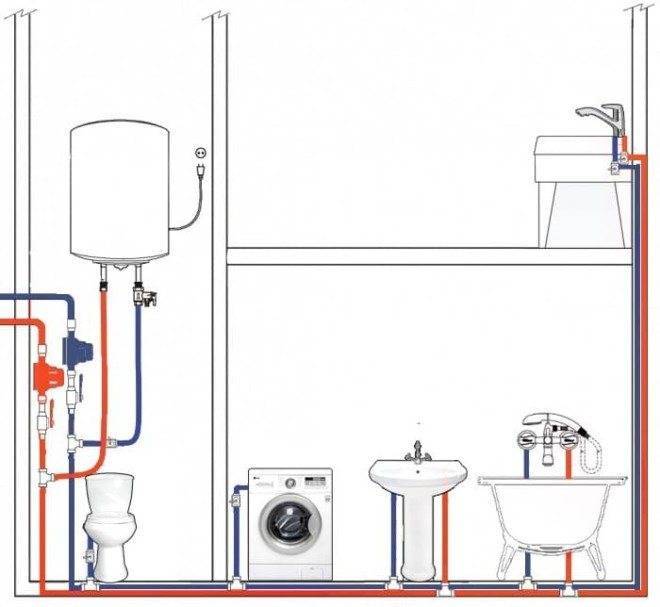

Перед началом работ надо составить схему, на ней отметить все необходимые фитинги и элементы системы (счетчики, фильтры, краны и т.д.), проставить размеры участков трубы между ними. По этой схеме затем считаем чего и сколько необходимо.

При закупке трубы берите с некоторым запасом (метр-два), фитинги можно брать точно по списку. Не помешает договорится о возможности возврата или обмена. Это может понадобиться, так как часто в процессе, монтаж водопровода из полипропиленовых труб подкидывает какие-то сюрпризы. Они связны в основном с недостатком опыта, а не с самим материалом и случаются довольно часто даже с мастерами.

Пластиковые клипсы берут того же цвета

Кроме труб и фитингов, нужны будут еще клипсы, которыми крепят все к стенам. Они устанавливаются на трубопроводе через 50 см, а также возле окончания каждого отвода. Эти клипсы есть пластиковые, есть металлические — скобы и хомуты с резиновой прокладкой.

Для открытой укладки трубопровода в технических помещениях удобнее использовать скобы, для лучшей эстетики — для открытой прокладки труб в ванной или на кухне — используют пластиковые клипсы того же цвета, что и сами трубы.

Металлические хомуты хороши в технических помещениях

Теперь немного о правилах сборки. Саму систему можно собирать сразу, нарезав отрезки труб нужной длинны, постоянно сверяясь со схемой. Так удобнее паять. Но, при недостатке опыта, это чревато ошибками — надо точно отмерять и не забывать добавить 15-18 миллиметров (зависит от диаметра труб), которые заходят в фитинг.

Потому рациональнее нарисовать систему на стене, обозначить все фитинги и элементы. Можно даже приложить их и обвести контуры. Так будет проще оценить саму систему и выявить недостатки и ошибки, если они есть. Данный подход более правильный, так как дает большую точность.

Далее трубы нарезают по мере необходимости, фрагменты из нескольких элементов соединяют на полу или рабочем столе. Потом готовый фрагмент устанавливают на место. Такая последовательность действий наиболее рациональна.

И о том, как быстро и правильно отрезать участки трубы нужной длинны и не ошибаться.

Дополнительное оборудование для водопровода

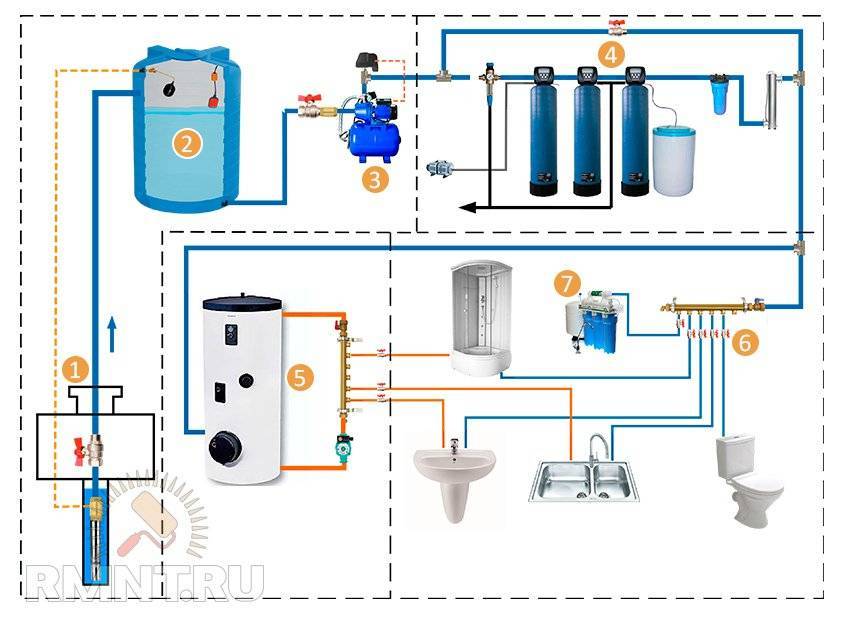

Стандартное автономное водоснабжение включает в себя следующее оборудование:

  1. Насосы и насосное водоподъемное оборудование различных типов.
  2. Трубопроводы с фитингами, смесителями и кранами.
  3. Оборудование для контроля и поддержания необходимого уровня давления воды в системе
  4. Оборудование для очистки воды.
  5. Электрическая часть системы водоснабжения:
    • защитная автоматика,
  6. проводка,
  7. распределительные щиты.
Популярные статьи  Шифер — асбестоцементные листы для крыши

Очень часто для водоснабжения дома или земельного участка используется насосная станция.

Обычно, если колодец или скважина неглубокие – до 8 м, или при сравнительно небольшом потреблении воды.

Насосная станция также состоит из элементов, которые относятся и к автономному водоснабжению. Это:

  1. Насосы разных моделей и типов.
  2. Накопительные резервуары с разным объемом и разной конфигурации.
  3. Гидроаккумуляторы с мембраной.
  4. Электрические бойлеры, ТЭНы, водонагреватели и т.д.

Насосная станция

Чтобы подключить частный загородный дом к водопроводу, используется насосная станция, предназначенная для закачки воды из колодца или скважины в систему водопровода или в резервуар.

Насосная станция представляет собой комплекс насосного оборудования, автоматизированный и позволяющий создавать требуемое давление в водопроводной системе с обозначенным расходом воды.

Насосная станция должна находиться как можно ближе к точкам потребления воды – в самом доме, в подвальном или цокольном этаже, в отдельном помещении, но обязательно в отапливаемом, чтобы вода не замерзала даже в сильные морозы.

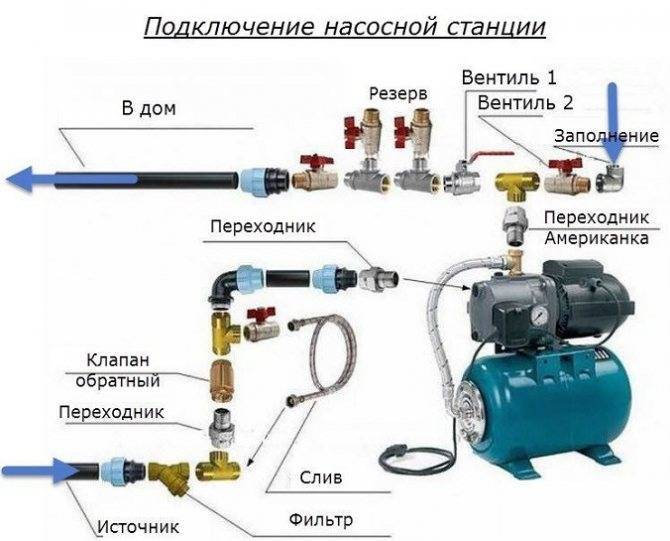

Подключение насосной станции

От источника воды к насосной станции должна подходить труба, заканчивающаяся фитингом (латунь или бронза) с переходником диаметром 32 мм.

К фитингу подключается тройник и сливной кран, которым можно перекрывать подачу воды при ремонте или аварии водопровода.Подсоединяется обратный клапан.

Для поворота трубы нужно использовать уголок 90°. Лучше всего соединения водопровода делать быстрым подключением, которое называется «американка»:

  1. Подключается шаровый кран на подачу воды.
  2. Подключается фильтр грубой очистки (с металлической сеткой).
  3. Насосная станция должна иметь демпферный бак и реле давления.

    Но если насос установлен в скважине или колодце, а все оборудование находится в помещении, то реле давления нужно подключать сверху трубы, а гидроаккумулятор или демпферный бак – снизу.

  4. Подключается датчик «сухого хода» насоса.
  5. Дальше подключается фильтр тонкой очистки воды и осуществляется переход на трубы 25 мм.

Теперь нужно проверить работу станции – запустить насос. Если откачки нет, проверьте правильность соединений или гидроаккумулятор на предмет перекачки.

Монтаж своими руками

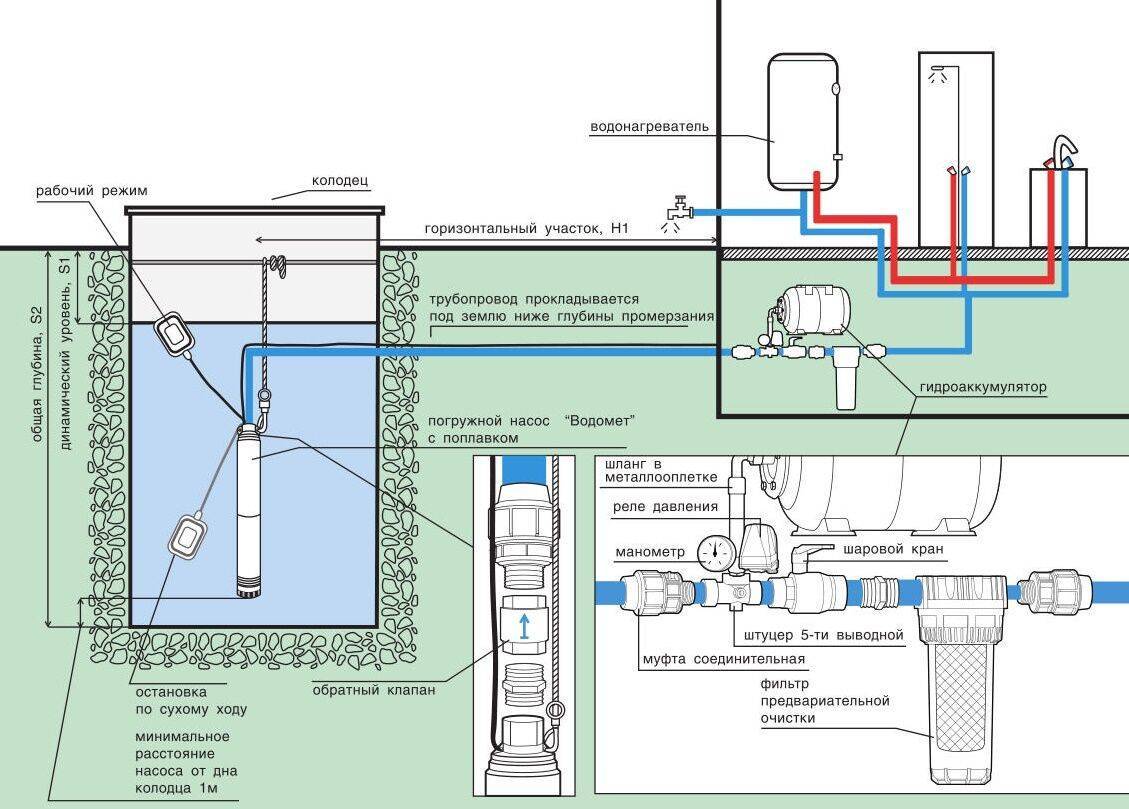

Водопровод из колодца делится на два вида: летний и зимний:

  • Летний вид системы прокладывается над землей – переходниками соединяются резиновые шланги и таким образом обеспечивается нужная длина.
  • Зимний вид водопровода работает в любой сезон и прокладывается он либо ниже промерзания грунта, либо выше, но с утеплением.

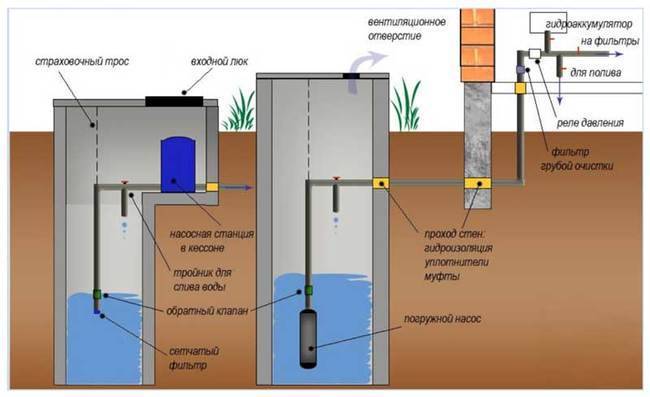

Прежде чем проводить воду из скважины, надо изготовить для нее кессон. В него можно спуститься и, он будет защищать скважину от попадания грязной воды.

Кессон делается из бетонных колец или других материалов. Если его дно и трубопровод окажутся выше промерзания грунта пользоваться кессоном не имеет смысла, в случае прорыва трубы.

Подключение к центральной магистрали требует вложения значительных средств на первых этапах, между тем избавляя частично от земляных работ и монтажа септика. Узнать информацию о ближайших магистралях можно в ЖКО.

Чтобы повысить напор воды в трубопроводе, необходимо врезать насос в трубу общего водоснабжения или установить насосную станцию с гидроаккумулятором.

Обычно в квартирах распространено крепление трубной разводки к стене. Канализационные трубы держатся на прикрепленных к стене хомутах. Расстояние, которое горизонтально меряется от хомута до хомута необходимо выставлять меньше 10 диаметров трубы.

Использовать можно либо металлические хомуты с резиновым уплотнением (жесткое крепление), либо без уплотнения, чтобы трубы свободно перемещались (жесткое-плавающее крепление).

Внутренняя разводка представляет собой более совершенный метод прокладки, так как она снижает уровень шума и выглядит лучше. Можно проложить трубы в бетоне или штробе, соблюдая уклоны и герметизируя зазоры.

Сваривание полипропиленовых труб производится двумя способами: враструб и встык. Его следует проводить при положительной температуре окружающего воздуха

Важно помнить, чтобы трубы и фитинги были одного и того же состава и были чистыми. Так же не стоит охлаждать трубы после соединения водой

Во время варки враструб обе части нагреваются специальным нагревательным прибором, затем собираются и охлаждаются.

Проведение водопровода в частном доме: важность сегмента

Постоянное наличие воды в частном доме или на даче – очень важная составляющая для комфортного проживания всех жильцов. Вода необходима для многих дел. Это не только приготовление пищи и банные процедуры, но и полив огорода, стирка и уборка, всевозможные технические работы в доме и на участке.

Удобство заключается в том, что все коммуникации надежно защищены от механических и других воздействий из-за расположения под землей, но в то же время к ним имеется легкий доступ для ремонта или частичной замены.

В этой статье мы подробно расскажем, как обустроить водопровод на участке максимально просто и качественно.

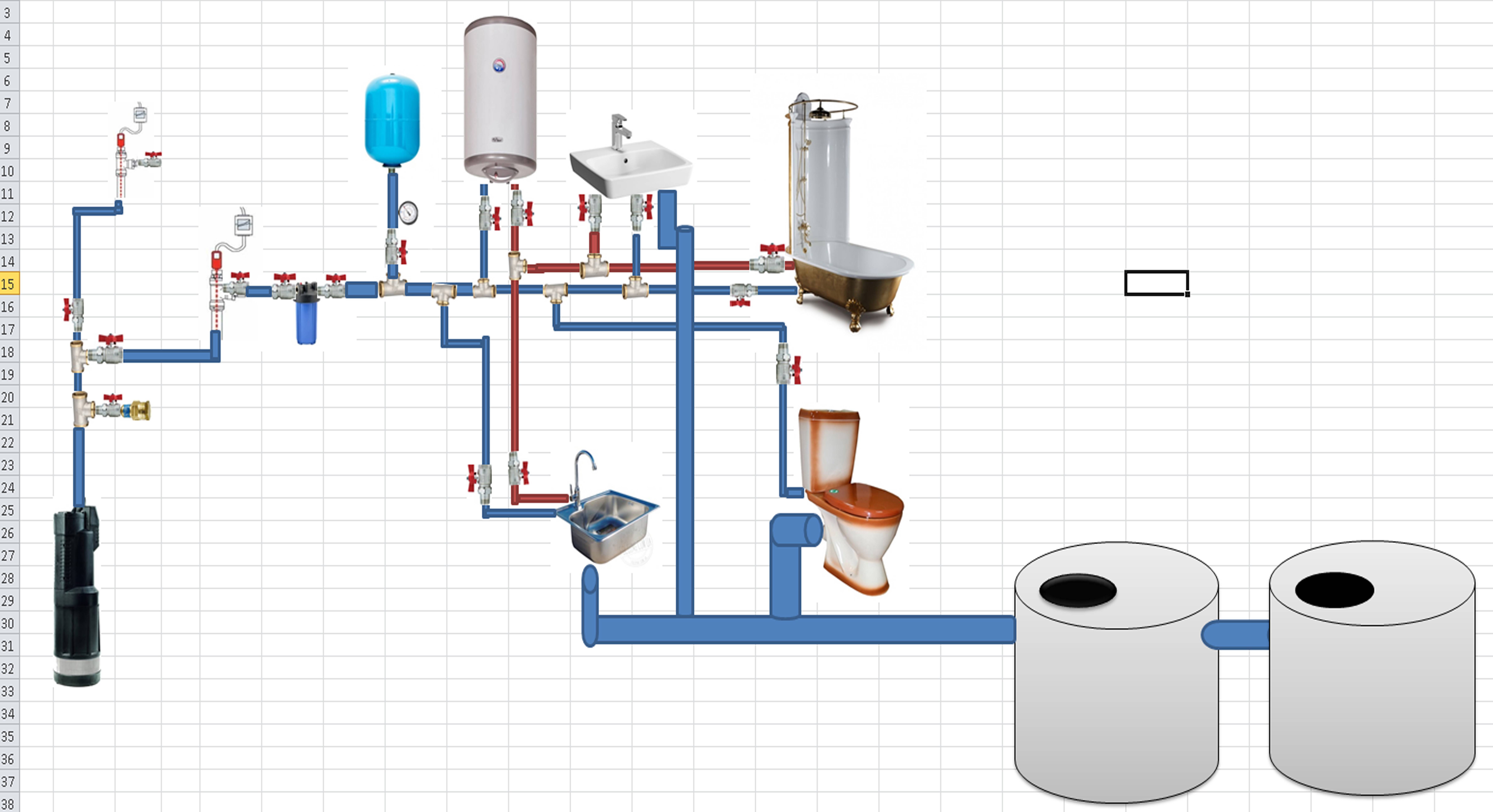

Схема ввода водопровода в любой частный дом, с чего начать составлять проект водоснабжения

Все монтажные действия следует начинать с проекта. Уже в этот момент стоит подумать, какой тип будет сооружаться, насколько часто использоваться и сколько примерно точек водоотдачи потребуется

Это важно, потому что от параметров будет зависеть, какую систему и оборудование необходимо поставить

Варианты:

  • погружной насос с автоматикой;
  • насосная станция;
  • гидроаккумуляторы.

Что учесть при проектировании схемы подключения и вводе холодной воды в частном доме (с фото)

Как правильно сделать водопровод в загородном доме?

Не менее важны способы, которыми будет фильтроваться жидкость. Проще всего узнать качество и поставить соответствующий фильтр или целую систему.

Также следует заранее подумать, как будет подаваться горячий напор и на какую глубину надо закладывать изделия – в каждом регионе свои варианты.

Расчеты водопровода в частном доме

Любое строительство начинается с составления проекта. Проведите все необходимые подсчеты на стадии проектирования. Подробный план поможет определить необходимое количество материалов и приспособлений: насос, фильтр, датчик давления, счетчик, краны и прочее.

На этапе составления разводки труб следует учитывать некоторые нюансы:

  1. водопроводные трубы не должны пересекать или прикасаться с газопроводом или электрической проводкой;
  2. точка водозабора должна находиться на удаленном расстоянии от стока канализации или выгребной ямы;
  3. не стоит прокладывать трубы под фундаментом, монтировать их в стены или пол;
  4. водопроводные трубы необходимо прокладывать с учетом уровня промерзания грунта и климатических особенностей вашего региона.

Подсчитайте примерное количество потребления воды в течение суток. Исходя из этих расчетов подбирается мощность оборудования для обслуживания системы водопровода.

При устройстве частного водопровода ширина траншей не регламентируется. Глубина укладки труб должна быть ниже глубины промерзания грунта. Для регионов с суровыми зимами рекомендуют укладывать трубы на уровень более двух метров от поверхности. Для средней полосы достаточно будет глубины в 1,5-2 метра. В южных регионах – до полутора метров.

При параллельной укладке нескольких систем руководствуйтесь нормами прокладки коммуникаций, установленными СНиП.

Регламент расстояния между трубами:

  • между водопроводными трубами – 1,5 м;
  • между водопроводом и канализацией – 0,2 м от наружных стенок;
  • между водопроводом и газопроводом – 1м;
  • между силовыми кабелями и водопроводной трубой – 0,5м;
  • между теплосетями и водопроводом – 1,5 м.

4 этап. Монтаж нового водопровода

Как правильно сделать водопровод в загородном доме?

Пример выполнения сварки трубы с фитингом на стенде

Итак, приступаем к самой интересной части всей этой «эпопеи». Заранее подготовьте все необходимые инструменты, запаситесь удлинителем(если он может пригодиться) и конечно же терпением. Монтаж водопровода удобнее всего выполнять вдвоем с напарником. Но если привлечь к работе в доме не кого, вполне можно справиться и своими силами.

На втором этапе этой статьи мы определились, что лучший вариант для водопровода — пластиковые трубы, которые придется соединять при помощи специального аппарата для сварки пластиковых труб(утюга).

  1. Для начала нарежьте пвх трубы для начального этапа сборки водопровода и подготовьте необходимые фитинги и краны. Монтаж водопровода стоит начинать «от стояка».
Популярные статьи  Ламинат в интерьере

Очень важно учесть при нарезке труб, что какая-то часть трубы будет вставляться в фитинг(удлинитель или уголок). Поэтому заранее, при помощи линейки измерьте насколько труба входит в фитинг и с учетом этого отрезайте трубу(обычно это 4-5 мм)

Тут действует основное правило домашних мастеров — «Семь раз отмерь один раз отрежь». Спешка может привести к отклонению размеров от плана.

Сварка пластиковых труб «утюжком»

Тщательно ознакомьтесь с инструкцией к вашему сварочному аппарату(утюжку), т.к. некоторые особенности каждого из них могут отличаться. Соберите аппарат согласно инструкции, установите насадку нужного размера(в зависимости от диаметра используемых труб).

Для тех, кто не любит читать инструкции, мы подготовили видео:

2. Зачистите концы свариваемых труб от грязи и стружки(если резали трубу ножовкой по металлу). Срез должен быть ровным и чистым.

3. В инструкции к вашему сварочному аппарату уточните, в течение какого времени нужно нагревать соединительные части, и когда все станет понятно включайте аппарат.

4. Обязательно оденьте термозащитные перчатки(обычно они есть в комплекте со сварочным аппаратом), т.к. малейшее прикосновение голыми руками к «утюжку» даст сильный ожог.

5. Когда «утюжог» нагреется до нужной температуры(обычно на это укажет индикатор), в одну руку берите трубу, а в другую фитинг. Одновременно с двух сторон вставляйте трубу и фитинг в разогретую насадку почти до упора(оставьте пару миллиметров) и выдерживайте необходимое время. Время может отличаться в зависимости от мощности «утюжка» или диаметра полиэтиеновой трубы. Обычно нужно держать от 5-ти для 25-ти секунд.

6

Когда пройдет обозначенное время и пластиковые части достаточно нагреются, аккуратно вынимайте трубу и фитинг из насадки и сразу же осторожно вставляйте трубу в разогретое отверстие фитинга. Старайтесь сделать это как можно ровнее

Подержите в таком положении трубу и фитинг 5-10 секунд, чтобы пластик успел «схватиться»

 Тут важно отметить, что если фитинг выполнен «углом», учитывайте во время сваривания в какую сторону  у вас будет смотреть угол

Сварка пластиковых труб прошла успешно. Такое соединение не протекает, просто потому что оно сварено и стало единым целым.

Так, двигаясь от начала стояка до конечных сантехнических приборов или кранов производите соединения труб при помощи фитингов

Не спешите, важно чтобы соединение хорошо сварилось и было ровным. Смонтировать такую систему водопровода своими руками довольно просто и одновременно надежно

Если вы заранее продумали дизайн ванной комнаты с фото и подробной сметой, заранее стоит позаботиться о том, чтобы скрыть водопроводные трубы за гипсокартоновыми стенами или в специальных коробах. Таким образом дизайн-проект не будет нарушен белыми и довольно приметными для человеческого глаза трубами.

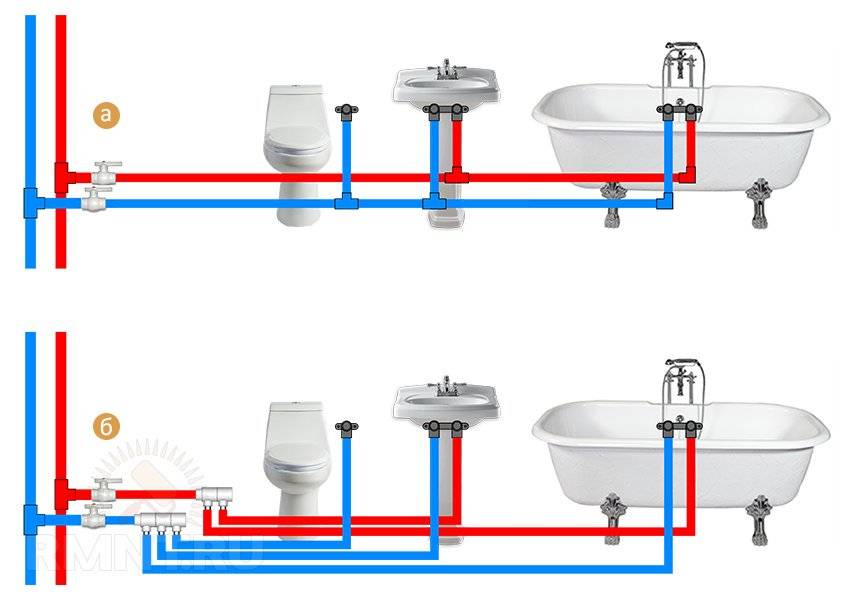

Вот таким образом и происходит монтаж труб водопровода в ванной комнате. Хотя эту инструкцию можно использовать для любых других целей, к примеру монтажа отопительной системы.

Виды садового акведука

Существует два способа прокладки трубопровода на даче — летний и сезонный (капитальный). Каждый из них имеет свои достоинства и недостатки.

Летний вариант

Метод наземного монтажа водопроводной системы на дачных участках используют для организации полива овощных грядок, ягодных кустарников, плодовых деревьев. Наземное водоснабжение применяют для подвода к бане, летней кухне, садовому домику.

Сезонная водопроводная система представляет собой наземный контур с затяжными фитингами в месте разветвления. Если участок используется исключительно в теплый период, разумно прокладывать трубы на поверхности. Такую систему легко разобрать на зимний период, чтобы предотвратить кражу материалов в межсезонье.

Если полностью разобрать систему не представляется возможным, что бы избежать порчи труб в морозы, необходимо полностью слить воду и продуть водопровод при помощи компрессора.

Главное удобство сезонного водопровода из полиэтилена — его мобильность. По необходимости, конфигурацию можно изменить за 10-15 минут. Достаточно добавить или убрать несколько метров трубы или пустить её в другом направлении.

Система полива

Летняя схема

Временный летний водопровод на даче из труб ПНД своими руками собирают и разбирают по принципу детского конструктора.

Типовая схема дачного водопровода

Схему сети составляют с привязкой к подробному плану участка. На чертеже отмечают расположение зеленых насаждений, точки забора воды, домика, душа, умывальника. Чтобы избежать порчи коммуникаций сельхозинвентарем, летний водопровод укладывают на специальные подставки-опоры.

Важно! Трубы прокладывают с уклоном в сторону точки водозабора. В нижней точке системы предусматривают установку сливного клапана.

Капитальная система

Если участок обустроен капитально и используется круглый год, разумно потратить время и средства на установку капитальной системы водопровода. Принцип подключения элементов в этом случае не меняется. Разница заключается в дополнительной установке компрессорного оборудования и закрытом способе расположения. Для обустройства постоянного водопровода коммуникации укладывают в траншеи ниже глубины промерзания грунта.

Ввод ПНД трубы в дом

Утепление

Глубина промерзания грунта в различных регионах РФ существенно отличается. Чтобы избежать разрыва коммуникаций в момент внезапных скачков температуры, рекомендуется их утеплить.

Для утепления капитального водопровода из ПНД на дачном участке используют такие материалы:

  1. Базальтовые утеплители в виде готовых цилиндрических модулей.
  2. Стекловолоконное полотно в рулонах. Потребуется докупить рубероид для защиты теплого слоя от намокания.
  3. Пенополистерол. Многоразовые складные модули из двух половинок, которые используют многократно, монтируют просто и быстро.

На заметку! Вода под высоким давлением не замерзает. Если в системе установлен ресивер, необходимости в дополнительной теплоизоляции водопровода нет.

В капитальном строительстве, при закладке трубопровода на незначительную глубину, параллельно системе прокладывают греющий кабель и подключают его к заземленному источнику электроэнергии.

Как выбрать?

Производители предлагают несколько видов полиэтиленовых труб на выбор. В первую очередь изделия различают по типу транспортируемой среды.

Для производства газовых труб используют специальные присадки, которые меняют состав воды. Газовые трубы с желтой маркировкой использовать для водопроводной системы категорически запрещено!

Для сборки трубопровода подземным способом используют два типа полиэтилена:

  1. ПНД ПЭ 100, изготавливают согласно ГОСТ 18599-2001. Диаметр изделий — 20 до 1200 мм. Такие трубы делают черными с продольной синей полоской по всей длине.
  2. ПНД ПЭ PROSAFE , производят согласно ГОСТ 18599-2001, ТУ 2248-012-54432486-2013, PAS 1075. Такие трубы имеют дополнительную минеральную защитную оболочку, толщиной 2 мм.

Для основной магистрали выбирают заготовки, диаметром 40 мм. Для второстепенной — 20 мм или 25 мм.

Использование скважины или колодца

Как видно из всего вышесказанного, сложного в устройстве систем водопровода в частном жилище ничего нет. Самые большие трудности возникают на этапе обустройства колодца или скважины.

Как правильно сделать водопровод в загородном доме?

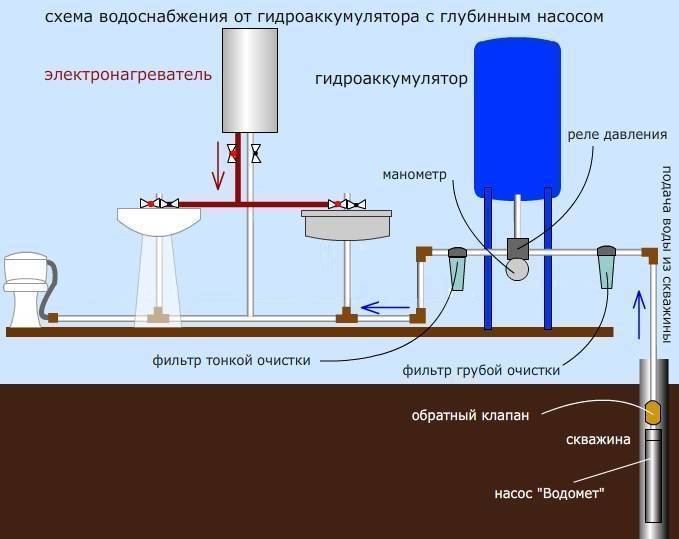

Схема водоснабжения из скважины

Вообще, изначально стоит вопрос выбора — брать воду для частного дома из колодца или скважины. Конечно, колодец рыть гораздо легче, так как его глубина редко достигает даже 10 метров. А вот глубина скважины иногда доходит и до 30.

Однако вода из колодца достаточно загрязнена, поэтому водопровод в обязательном порядке должен содержать сразу несколько фильтров – грубой и тонкой очистки.

Скважина же потребует приобретения более дорогого погружного насоса.

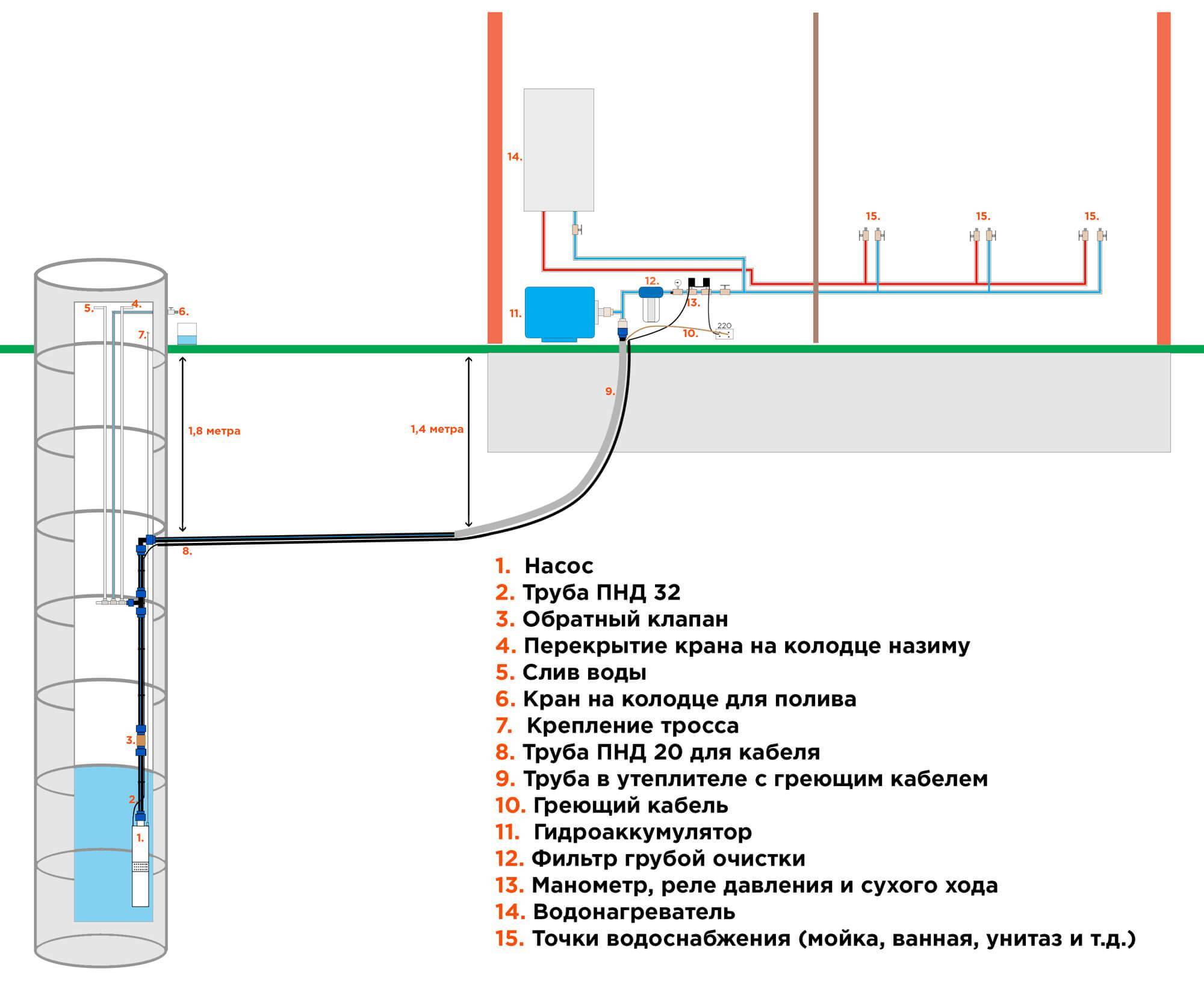

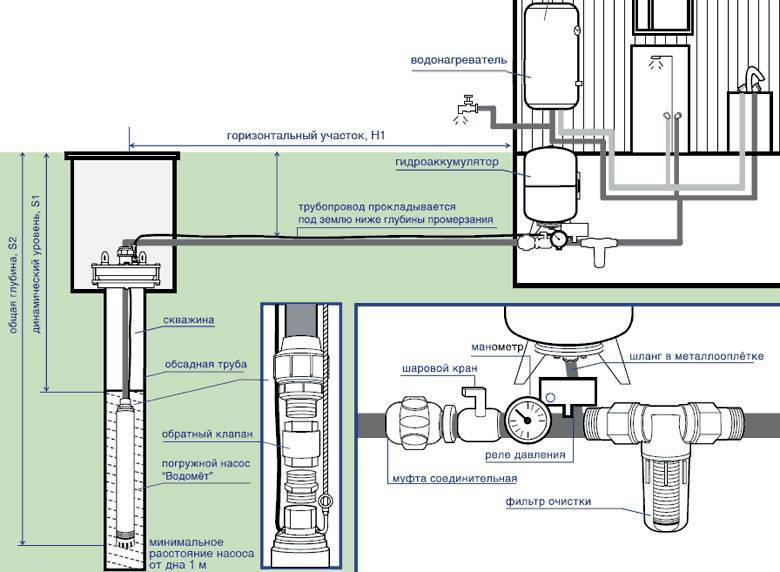

В общем случае водопровод в частном доме из скважины будет выглядеть так:

  • Погружной насос;
  • Переходник (ниппель);
  • Обратный клапан, который служит для предотвращения попадания воды обратно;
  • Труба;
  • Запорная арматура;
  • Фильтр;
  • Пятерник, к которому подключается автоматика, например, реле давления, и манометр;
  • Гидроаккумулятор.

Надо сказать, что водоснабжение из скважины или колодца в частном доме обязательно должно быть устроено с использованием гидроаккумулятора.

Размещение и подключение водопроводного оборудования в доме

Чтобы запустить систему потребуется:

  • погружная помпа — ее опускают в отверстие вместе с трубой. Туда же укладывают кабель и трос страховки;
  • блок автоматического управления насосом — необходим для нормального функционирования помпы. Предохраняет оборудование от перепада напряжения, перегрева мотора и холостого хода;
  • гидравлический пневмобак — убережет конструкцию от пневмотравм, выдаст постоянное давление, уменьшит число включений. Объемы бака варьируют от 50 до 1000 литров;
  • кессон — предохраняет от перегрева. Представляет собой стальной лист. Кессон монтируют на глубине, на которой грунт не промерзает;
  • от кессона к строению прокладывают трубы и кабель. Глубина погружения — та же, что и для кессона. Это обеспечит бесперебойное функционирование системы в зимнее время года.
Популярные статьи  Нормы и правила строительства дома на участке

Обратите внимание! Кессон утепляют и делают гидроизоляцию. Устройство комплектуется автоматическим оборудованием

Двойную крышку выполняют из стали — она открывает доступ к оголовку в любое время.

Для обеспечения стабильного функционирования водопровода в доме потребуются:

  • реле — запускает и останавливает систему. Регулирует давление;
  • манометр — обеспечивает нормальный порог давления в водопроводе;
  • фильтр — задерживает крупные фрагменты.

Читайте еще: Очистка от железа воды из скважины — обзор эффективных методов

Советы специалистов

Во время установки системы водоснабжения возникают различные вопросы, связанные с особенностями этой системы. Поэтому специалисты дают некоторые советы, помогающие установщикам облегчить работу:

  • при прокладке труб сквозь стены лучше применять специальные прокладки. Это защитит трубы от истираний и повреждений;
  • больше следует применять резьбовые соединения;
  • при установке сливных кранов нужно делать небольшой уклон по направлению к крану. Это даст возможность не допустить накапливания воды после слива;
  • нельзя допускать излишних изгибов труб, так как они уменьшают давление воды в системе;
  • применяйте одинаковые крепления, фитинги и разветвители по всему водопроводу, чтобы можно было заменять их одинаковыми изделиями;
  • обязательно следует иметь запас креплений и фитингов, а также кранов, тройников, фум-ленты и прокладок;
  • в системе обязательно должны быть запорные краны, чтобы быстро перекрыть систему в случае аварии.

Подключение насосной станции

Насос или насосная станция устанавливаются в кессоне над скважиной, подвале либо подсобной пристройке рядом с колодцем. Это оборудование чувствительно к сильным морозам, поэтому должно находиться в утепленном, а еще лучше в обогреваемом месте.

В противном случае есть риск, что вода внутри него и расположенных рядом трубах просто замерзнет. Возможен также вариант с установкой погружного насоса прямо в скважину.

Однако для реле давления и иной автоматики все равно потребуется какое-то утепленное пространство в скважном оголовке или помещении в доме, чтобы они работали правильным образом. Принципиальная схема подключения насосной станции

Как правильно сделать водопровод в загородном доме?
Принципиальная схема подключения насосной станции

Схема водопровода в частном доме

Начинать работу надо с составления схемы водопровода. Это поможет вам не только ничего не упустить в работе, но и позволит наиболее точно рассчитать количество труб.

Как правильно сделать водопровод в загородном доме?По способу подключения схема делится на два вида: последовательное и параллельное.
Последовательное подключение подходит под устройство системы в частном доме, который имеет небольшую площадь и мало потребителей. В этом случае водопровод идет сначала от источника (скважины), потом, например, в туалетную комнату, от комнаты на кухню и так далее.  То есть к каждому потребителю по очереди.

Поэтому при включении двух или трёх потребителей одновременно, на том, который расположен дальше всех давление будет очень низким, не способным удовлетворить потребности. Систему водоснабжения по такой схеме, устроить довольно-таки просто. Водопровод от источника (скважины) заводим к первому потребителю. На трубе ставим тройник, и получаем два выхода и один вход на данный потребитель, и ко всем остальным потребителям.Параллельная схема предполагает другое включение потребителей. Здесь уже в схему включаем коллектор. От коллектора прокладываем водопровод к каждому потребителю.  Выбрав такую систему разводки, нужно учитывать, что стоимость будет выше, в основном из-за увеличения количества труб, но это оправдает себя  в будущем.

Осуществить подключение систем  водопровода по обеим схемам можно как от скважины, так и от системы центрального водоснабжения.

Схема водопровода дома состоит из:

Как правильно сделать водопровод в загородном доме?Схема водопровода

1.  источника (колодец, скважина или центральный водопровод);
2. насосной станции или насоса (нужно, в случае если источником являться колодец или скважина);
3. гидроаккумулятора (для накопления воды);
4. фильтра для очищения воды;
5. тройника, для будущего разделения горячего и холодного водоснабжения;
6. коллектора с запорной арматурой на каждом выходе для холодной воды;
7. бойлер или газовый котел;
8. коллектор для горячей воды.

Траншея для труб

Прокладка труб потребует создание траншеи. Владелец территории может выкопать глубокий ров самостоятельно, либо обратиться в соответствующую организацию.

При прокладывании траншеи, нужно учитывать, что она должна защищать трубопровод от промерзания, поэтому не стоить рыть ее ниже линии промерзания грунта.

  • В большинстве случаев, эта глубина не превышает двух метров.
  • В траншее прокладывают слой щебня, чтобы сдержать проникновение грунтовых вод.
  • Трубы дополнительно можно утеплить при помощи базальтовой ваты или пенолистирола.

При помощи соединительной части трубопровода необходимо присоединить трубу к магистрали. Затем проводится ввод воды в дом. Это можно произвести двумя способами:

  1. Под фундаментом. Нужно помнить про соответствующую глубину траншеи и использовать, по необходимости, утепление.
  2. Через фундамент. Необходимо создать входное отверстие.

Создание водопровода в частном доме и пошаговое руководство

Обустроить водопровод на даче своими руками будет проще, если придерживаться определенного плана, который сводится к следующим пунктам:

  • перед началом работ необходимо получить все разрешающие документы, а также провести анализ грунта и определить глубину пролегания подземных вод;
  • после того как был определен источник для забора воды, следует приступить к составлению плана прокладки труб на участке и схемы водопровода внутри помещения;
  • необходимо разметить территорию земельного участка с учетом составленного плана;
  • далее следует разметить пути пролегания труб внутри помещения;
  • в заключение необходимо вырыть траншеи, глубина которых будет указана в проекте.

Материалы и инструменты для монтажа

Считаются самыми лучшими для водопроводной системы, но они же – и самые дорогие.

Такой водопровод не поддается коррозии, не боится ультрафиолетового излучения и агрессивной биологической среды, хорошо выдерживает повышенное давление и перепады температуры окружающей среды, не боится вредных и токсичных примесей, у него хорошая теплоотдача.

Трубы из металлопластика.

Это алюминиевые трубы, которые покрыты изнутри и снаружи полиэтиленом. Гладкая поверхность не позволяет развиваться ржавчине и накапливаться минеральным отложениям. Слой полиэтилена снаружи защищает от конденсата и солнечного излучения.

Недостатки – деформация при температуре выше 95°С, чувствительность к замерзанию воды, невозможен изгиб на угол больше 90°С без применения фитингов.

Железные трубы.

Долговечны, надежны, но быстро ржавеют изнутри и снаружи. При монтаже стальных труб нужно либо нарезать резьбу на каждом элементе или пользоваться сваркой.

Полипропиленовые трубы.

Сейчас являются самыми популярными в строительстве частного водопровода.

У труб из полипропилена великолепные эксплуатационные параметры, они не окисляются, могут эксплуатироваться до 50 лет, их легко монтировать, а соединения настолько надежны, что трубопровод можно спрятать даже под слоем штукатурки.

Недостаток – монтируются они специальным электросварочном аппаратом – паяльником.

Так как для монтажа коллекторной системы потребует много труб, то цена на водопровод в доме будет сильно зависеть от материала труб.

Из инструментов при монтаже различных водопроводных система могут понадобиться:

  1. Для монтажа медного и стального водопровода:
    • гаечные ключи, разводной и газовый ключ,
  2. льняная подмотка,
  3. муфты, сгоны, переходники, заглушки необходимого диаметра.
  4. Для монтажа водопровода из металлопластиковых труб:
    • гаечные ключи, разводной и газовый ключ,
  5. FUM-лента,
  6. фитинги.
  7. Для монтажа полипропиленовых труб – паяльник с насадками.
Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
