Водоснабжение для частного дома

Содержание

Подключение насосного оборудования

Монтируем колодезный насос

Чтобы доставить воду от колодца или скважины до точек потребления, необходимо смонтировать насосное оборудование. Описание процесса начнём с монтажа колодезных насосов.

Для колодца можно использовать такие типы насосов:

  1. Глубинный насос (погружной). Насосная часть располагается в воде в подвешенном состоянии (на тросе или капроновом шнуре). С поверхностью насос соединяется шлангом для подачи воды и кабелем электропитания.

Водоснабжение для частного дома

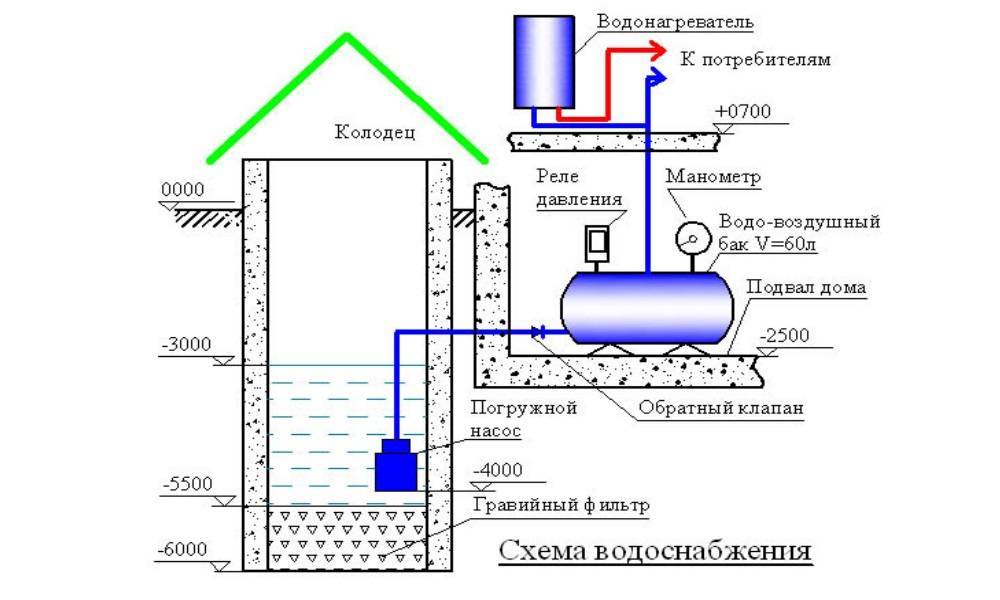

Погружной насос для колодца

  1. Поверхностный насос или насосная станция. Само насосное оборудование располагается на поверхности (в приямке-кессоне или в доме). На глубину водоносного горизонта опускается шланг с фильтром, над которым обычно монтируется обратный клапан. Наличие обратного клапана препятствует движению воды самотеком обратно в колодец и облегчает перекачку при отключении помпы.

Водоснабжение для частного дома

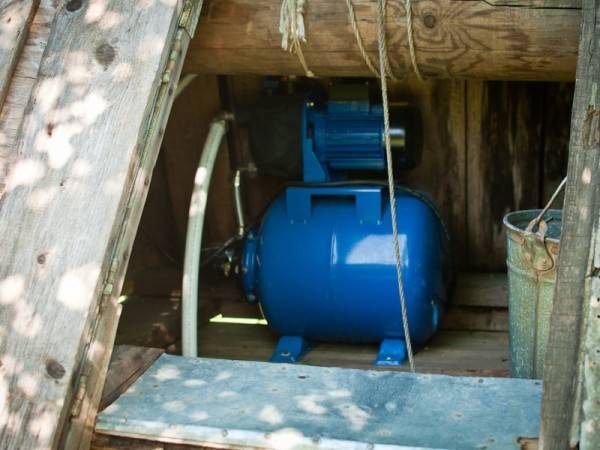

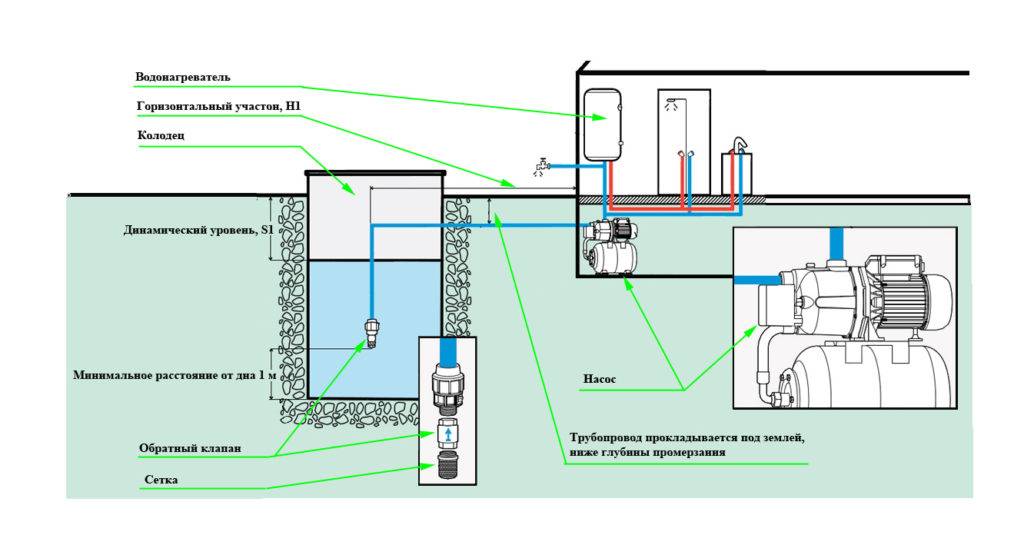

Поверхностный насос можно устанавливать и в обычном колодце

Как правило, погружные колодезные насосы используются в основном для хозяйственных нужд. Системы водоснабжения частного домовладения почти всегда сооружают на основе насосной станции.

Основные элементы агрегата:

Водоснабжение для частного дома

Устройство и принцип работы насосной станции

  • центробежный насос с системой автоматического включения/отключения;
  • гидроаккумулятор – бак, разделенный на несколько секций мембраной. Наличие бака позволяет поддерживать постоянный напор в системе за счет постепенного заполнения водой;

Водоснабжение для частного дома

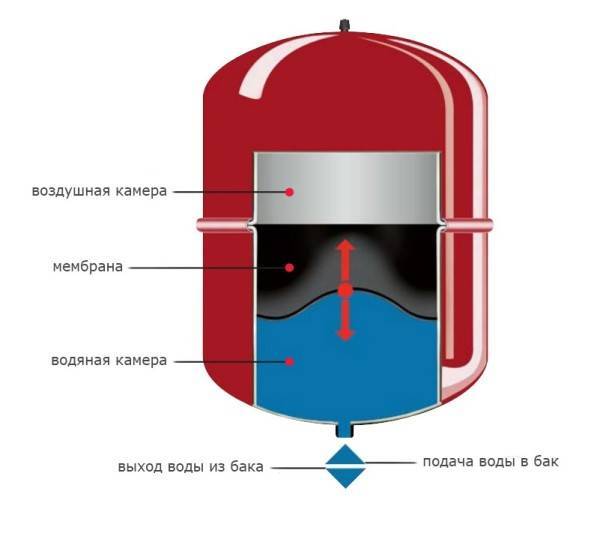

Схема устройства мембранного бака

  • реле давления, управляющее включением автоматики;
  • измерительные приборы.

Система собирается таким образом:

Водоснабжение для частного дома

Агрегат, установленный на подиуме из кирпича

  1. Монтируется насосная станция. В качестве основания используется бетонный или кирпичный подиум. Под устройство подкладываем резиновый коврик для компенсации вибраций.
  2. К насосу присоединяется шланг подачи воды из колодца. В месте подключения можно установить простейший сетчатый фильтр для предварительной очистки.

Водоснабжение для частного дома

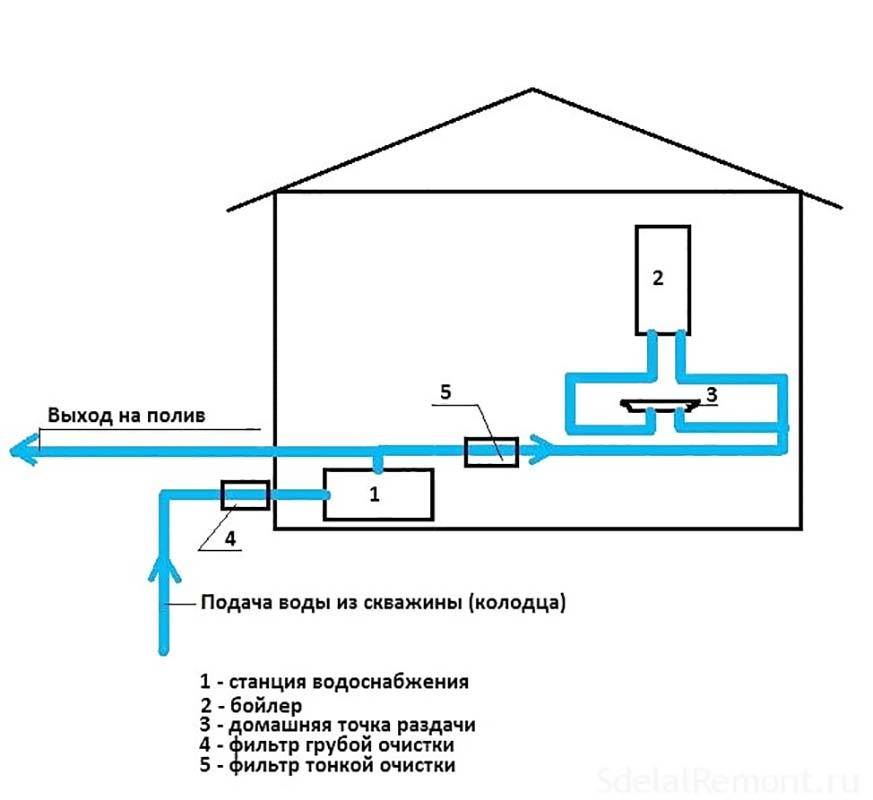

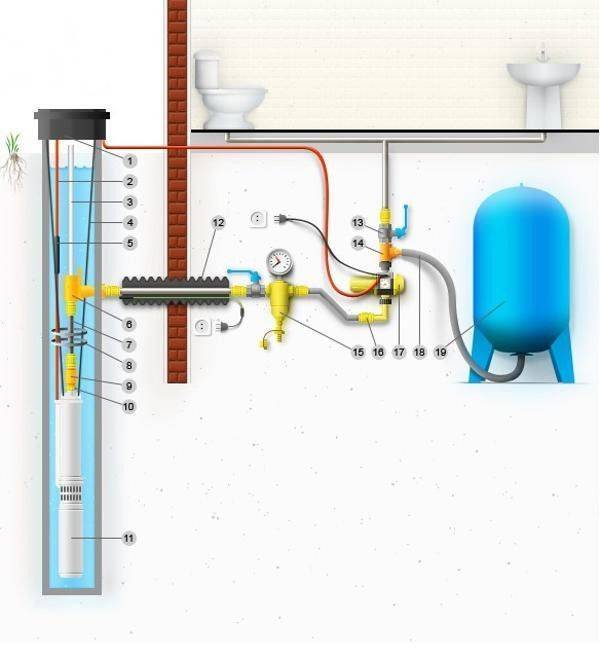

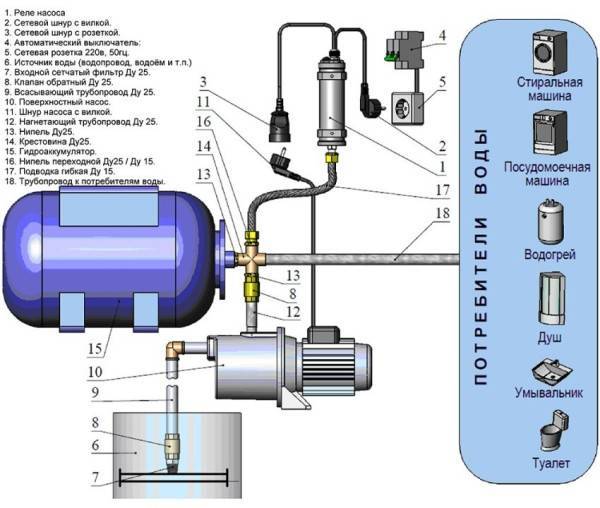

Схема подключения насосной станции

  1. Выполняется присоединение выводящей трубы. В дальнейшем на ее основе мы будем делать разводку по дому.
  2. Проводится настройка автоматики. Для этого через технологическое отверстие в насос заливается около 2 л воды и выполняется включение агрегата. Система регулируется таким образом, чтобы автоматическое отключение происходило при давлении около 2,5 -3 бара, а пуск – 1,5 – 1,8 бара.

Водоснабжение для частного дома

Заливка и регулировка реле давления

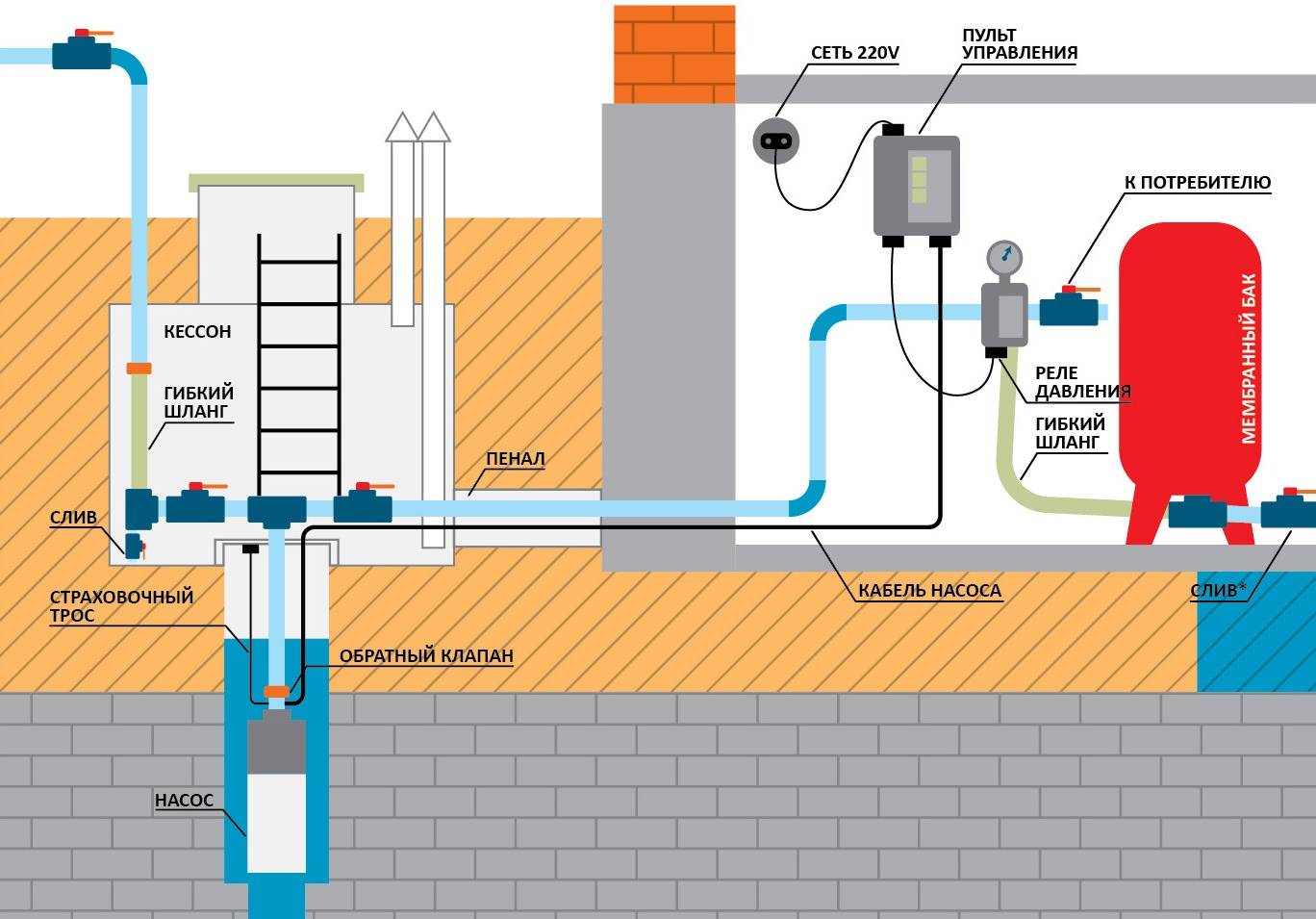

Устанавливаем насос в скважину

Водоснабжение для частного дома

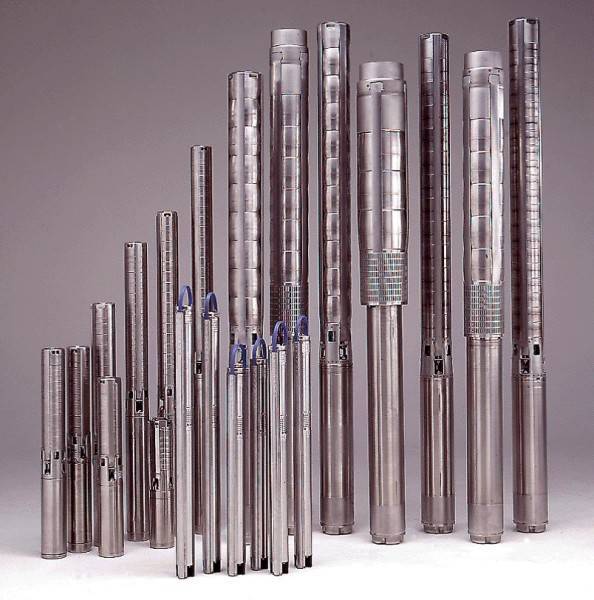

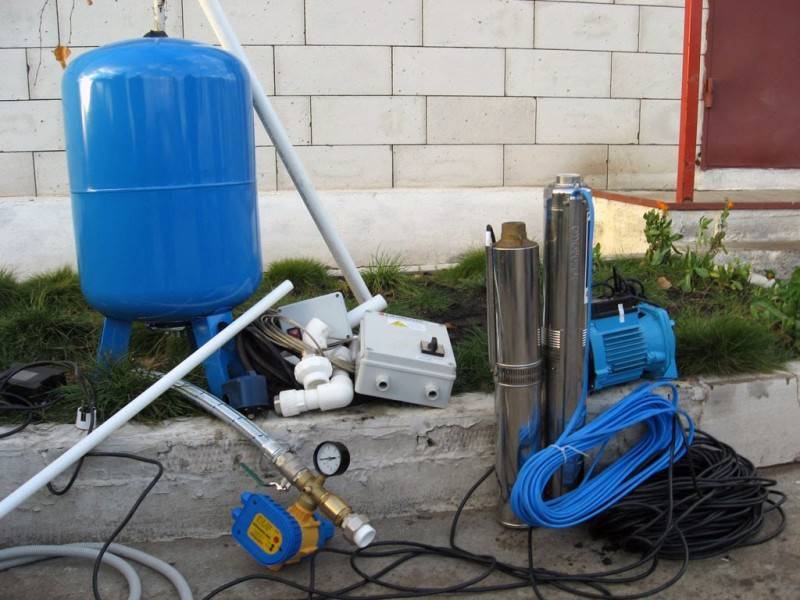

Насосы для скважин

Если источник воды – скважина, то в качестве основного оборудования выступает погружной скважинный насос. Для таких устройств характерно сочетания большой мощности с относительно малым диаметром, потому стоят они довольно дорого.

Насос соединяется со шлангом и кабелем питания, после чего опускается в скважину на тросе:

Определение глубины. Уровень водного зеркала определяем по паспорту, по возможности контролируя его с помощью грузика на шнуре. Рассчитываем уровень погружения насоса таким образом, чтобы всасывающая часть находилась минимум на 1м ниже минимального динамического уровня и на расстоянии от 1 до 3 м от дна.

У артезианских скважин оптимальным уровнем считают 2/3 глубины водоносного горизонта – примерно на уровне нижнего края обсадной трубы.

Водоснабжение для частного дома Подготовка к установке. В соответствии с полученной длиной отмеряем шланг и кабель, которые соединяем между собой пластиковыми хомутами через каждые 3-4 метра. Крепим кабель со шлангом к насосу.
Водоснабжение для частного дома Монтаж подвесной системы. Стальной трос или капроновый шнур (нужен минимум пятикратный запас по прочности) фиксируем на корпусе насоса. Опускаем оборудование в скважину.

При небольшой глубине монтажа крепим трос или шнур на подвесе из сложенной в несколько раз резиновой ленты. Этот демпфер будет гасить вибрации.

Водоснабжение для частного дома Установка оголовка. Поверх обсадной трубы крепим оголовок. К рым-болту в нижней части крышки оголовка привязываем трос или шнур подвеса. Шланг и кабель питания выводим через центральное отверстие оголовка, после чего затягиваем болты, герметизируя конструкцию.

Оборудование и материалы

Многие задаются вопросом, как сделать водопровод своими руками. Это вполне по силам каждому, у кого есть желание разобраться в его устройстве.

Подбор оборудования осуществляется после определения источника. Для подключения к центральному водопроводу достаточно труб и перекрывающих кранов. В месте подключения желательно установить колодец, но можно обойтись и без него. Определяется это техническими условиями, выдаваемыми водоканалом.

В случае автономного варианта схема водоснабжения значительно усложняется. Потребуется различное оборудование, для подъема и очистки.

Насосное оборудование

Для подачи воды применяется погружной или поверхностный насос. Поверхностные насосы гораздо дешевле погружных и можно приобрести сразу с гидроаккумулятором, называется эта установка – насосная станция. Их легко обслуживать, а обсадная труба скважины может быть небольшого диаметра, достаточного для прохождения водозаборного шланга с наконечником-фильтром.

Насосные станции подходят для забора воды из поверхностных источников. Так же их устанавливают, если напор в центральном водопроводе очень низкий и не устраивает потребителя.

Если глубина до поверхности воды в скважине (колодце) более 5 метров, то выбор, однозначно остается за погружным (глубинным) насосом.

При выборе насоса учитывается:

  • высота подъема воды (напор) от глубины нахождения насоса до самой верхней точки водоразбора в доме;
  • необходимый часовой расход (литр/мин.), с учетом количества пользователей;
  • диаметр насоса, с учетом диаметра обсадной трубы скважины:
  • тип насоса: вибрационный, вихревой, скважинный, центробежный (последние 3 насоса – разновидность центробежного).

Вибрационные насосы недорогие, но их не рекомендуется применять в скважинах, из-за создаваемой в окружающей среде вибрации, пригоден только в колодцах. Самым надежным выбором является вихревой насос. У него наименьшие требования к чистоте воды.

Важно: в каждом конкретном случае, с учетом типа скважины, чистоты воды, глубины подъема, правильный выбор может сделать, только специалист, имеющий опыт эксплуатации насосов в данной местности.

Гидроаккумулятор

Для каждого электродвигателя самым тяжелым моментом является пуск в работу. Повышенные токи в 7 раз, малый крутящий момент, пуск под нагрузкой, все это значительно сокращает срок его службы. Чтобы насос не запускался часто, из-за стакана воды, минутного мытья рук, спуска в унитазе, утечек в сети и по прочим мелочам, обязательно устанавливается гидроаккумулятор.

И чем больше объем бака, тем лучше для насоса. Как, впрочем, и для пользователей, на случай отключения электроэнергии

Его установка обязательна, а исправное состояние очень важно

Объем гидроаккумулятора для водоснабжения определяется по специальному расчету. Упрощенно, можно выбрать по производительности насоса в минуту, если насос подбирался с учетом числа пользователей. Полученный результат, это минимальный объем. Если место позволяет установить бак большего объема, стоит взять на пару размеров больше. Размерность баков у каждого производителя своя. Данный ряд, служит для примера, объем указан в литрах: 8, 10, 12, 18, 25, 30, 35, 40, 50, 60, 80, 100 и более.

Нужно иметь в виду, что полезный объем бака, то есть объем воды, который он отдаст, при выключении питания, всего 1/3 от его объема. Это при условии, что воздушная камера, имеет давление в свободном состоянии, на 0,2 бара ниже, чем давление выключения насоса. Хозяева закачивают воздух выше этой величины, следовательно, отдаст бак еще меньше.

Накопительные баки для воды

По сути, это тот же гидроаккумулятор, только гораздо больших размеров. Если гидроаккумулятор служит для защиты насоса от частых включений, то накопительный бак-аккумулятор, служит еще и для создания резервного запаса воды. Но не стоит обольщаться, бак в 500 литров, сможет отдать полезной воды не более 225 литров, при правильном давлении в воздушной камере.

Популярные статьи  Интерьер спальни в хрущевке

Поэтому проще и дешевле установить простой бак, необходимого объема, но брать из него воду придется ведром. Можно установить на чердак, но напора будет не хватать, а в зимнее время потребуется позаботиться, чтобы вода не замерзла.

Совет: установив систему автоматического дополнения накопительного бака можно обеспечить бесперебойное водоснабжение дома.

Водоснабжение скважиной

Скважины «на песке» называется так из-за того, что в процессе устройства копают верхние слои песчаного грунта, идущие вслед за слоем суглинки, служащей отменным фильтром для грунтовых вод. Глубина такой скважины достигает 50 метров. Если при бурении источника на 15 метров попадают на русло подводной реки – это считается большой удачей. Ведь теперь фильтры и трубы не забьются песком из-за того, что этот слой состоит исключительно из гальки.

Бурение проходит следующими способами:

  • Ручным способом можно пробурить скважину глубиной до 10 метров;

  • Ударно-канатное бурение;

  • Механизированный способ забивания скважины;

  • Ударно-вращательное бурение;

  • Гидродинамический способ.

Схема и отличие двух видов скважин

После бурения скважины в нее опускают трубу из металла или пластика, которая плотно прилегает к грунту и не дает ему осыпаться. Далее, проводится обустройство водоснабжения на основе песчаной скважины. Срок службы таких источников составляет около 10-ти лет.

Осуществить водоснабжение частного дома при помощи артезианской скважины будет намного сложнее, чем в предыдущих случаях. Однако такой источник прослужит до 50 лет. К тому же артезианская скважина не зависит от климатических условий и всегда имеет стабильно высокий дебет. Любые природные и технологические загрязнения не проникают в артезианскую воду, так как слой водоупорной глины является надежным естественным фильтром. Такой источник можно пробурить в любом участке загородного дома, в отличии от песчаной скважины. Выбирая в качестве источника водоснабжения в частном доме артезианскую скважину, необходимо обеспечить свободный проезд буровой машине к оголовнику.

Общие требования к площади под бурение артезианской скважины:

  • Наличие свободной территории под бурение размером 4×12 м;

  • Обеспечение свободной высоты в 10 метров (отсутствие веток деревьев и электропроводов);

  • Отсутствие в ближайших 50-100 метров канализационных стоков, свалок, туалетов;

  • Ворота во дворе должны быть не менее трех метров в ширину.

Несколько главных преимуществ водоснабжения загородного дома при помощи артезианской скважины: высокий дебет – от 500 до 1000 литров в час, бесперебойная подача воды высокого качества, длительная эксплуатация источника. Из недостатков можно выделить высокую стоимость бурения. Но тут все зависит от времени года (зимой бурение дешевле) и глубины выбранного оборудования.

Материалы

Какие трубы используют для водоснабжения частного дома на разных участках водопровода:

Ввод ХВС от водомерного колодца или скважины прокладывается напорной полиэтиленовой трубой. Ее эластичность, сохраняющаяся при низких температурах, придется здесь очень кстати: даже если ввод перемерзнет, он не порвется, а лишь незначительно изменит свое сечение. Стоит ледяной пробке растаять — и ввод вернется к прежнему размеру;

Полиэтиленовый ввод водоснабжения в водомерном колодце

Тройниковую разводку ХВС по дому разумнее выполнить неармированной полипропиленовой трубой — предельно дешевой (от 20 рублей за погонный метр) и исключительно долговечной (не менее 50 лет службы при рабочей температуре +20°С);

Разводка труб водоснабжения в деревянном доме выполнена полипропиленом

На горячей воде прокладка труб водоснабжения в частном доме от бойлера или колонки к точкам водоразбора чаще всего выполняется тем же полипропиленом, но уже с армированием минеральным волокном или алюминием. Армирующий слой уменьшает удлинение трубы при нагреве в 2-5 раз, тем самым сильно упрощая ее монтаж на длинных прямых участках;

Удлинение при нагреве материалов, применяющихся при монтаже систем водоснабжения

На фото — полипропилен  с армированием алюминиевой фольгой (сверху) и минеральным волокном (снизу)

Коллекторная разводка в стяжках и штробах выполняется трубами из модифицированного полиэтилена — PEX и PERT.

Трубы из сшитого полиэтилена в защитных гофрах

Летний или зимний водопровод?

В зависимости от цикличности использования существуют два варианта водопровода:

— круглый год (зима);

— сезонная (летом).

Если ваша дача или дачный участок используется только в летний сезон, то есть с весны по осень, то тратить деньги на дорогой магистральный газопровод просто не имеет смысла.

Летняя водопроводная система идеально подходит для удовлетворения основных бытовых и сельскохозяйственных нужд в расчете на один участок. Но если вы привыкли к комфорту, используете дачный дом как зону отдыха, и хотите использовать воду так же, как дома в черте города, то вам лучше сделать зимний (всесезонный) водопровод на даче.

Зимнее водоснабжение — гораздо более сложная система. Необходимо учитывать все факторы, начиная с естественного уклона земли и заканчивая глубиной промерзания грунта в вашем регионе. Наличие насоса для подачи воды является обязательным. Одним словом, система водоснабжения зимнего типа для дачи ничем не отличается от системы водоснабжения частных жилых домов и коттеджей.

Самая простая летняя система водоснабжения

Самая простой летний водопровод на даче, представляет собой насос, подключенный к обширной системе разбросанных шлангов. Шланги разложены по участку, так что с их помощью вода была доступна по всему участку. Обычно это домик на даче, где подключена кухонная раковина, снаружи — летний душ и кран для полива зелени. Это три основные точки использования воды.

Кроме того, погружные насосы специально сконструированы для этой цели. Это означает, что они недостаточно эффективны для обеспечения водой большого количества потребителей.

Название «летний» было дано этому виду водопровода только потому, что он может эксплуатироваться только летом в теплую погоду. Осенью шланги были разобраны, освобождены от воды, скручены вместе, насос вытащен из источника забора воды, и все это хранилось до весны.

Самое интересное, однако, то, что такой водопровод был недорогим для владельцев дачных участков. Кроме того, всегда можно было изменить расположение точек полива путем перемещения шланга с одного места  на другое. Шланги соединялись отрезками стальных труб, обычно диаметром 15-32 мм. Из этих труб , с помощью электросварки изготавливались фитинги в виде тройников или крестов.

Подключение поливочных шлангов пластиковыми фитингами

Сегодня металлические трубы заменены пластиковыми фитингами, которые продаются в строительных и садоводческих магазинах. И хотя этот вид водопровода становится все менее распространенным на дачах, фитинги все равно покупаются, а значит, кто-то ее все еще использует.

Следует отметить, что водопроводная сеть от насоса и шлангов разделена на два варианта в зависимости от того, как они проложены: открытая и закрытая.

Первый вариант состоит из шлангов, уложенных на землю. Они находятся на виду у всех, и если у владельца дачи нет претензий к внешнему виду системы водоснабжения, этот вариант приемлем.

Водопровод на даче своими руками видео

Второй вариант — шланги, которые укладываются в подготовленные неглубокие канавки -10-30 см. Уложенные шланги покрыты грунтом, поэтому проблем с внешним видом участка и спотыканием об шланги не возникает.

Открытая система из пластиковых труб

Существует еще один простой вариант, когда вместо шлангов используются пластиковые трубы. Обычно это закрытая система, которая зарыта в землю. Трубы распределяются по участку в необходимых местах. Они могут быть разборной или неразборной системы.

Популярные статьи  Электрокотлы для отопления частного дома

— Первые — это небольшие секции, соединенные между собой разборными фитингами. Это означает, что водопроводную сеть можно в любое время разобрать и переместить куда нужно.

— Вторая – не разборная система. Поэтому планируется заранее, рисуется схема расположения труб. Такой водопровод делается раз и надолго.

 Основным недостатком летнего дачного водопровода является необходимость поддержания уклона до точки подключения. В самой нижней точке водопроводной магистрали нужно установить сливной клапан, для слива воды на зиму. В противном случае вода может замерзнуть и прорвать трубы

Типовые ошибки при монтаже

Проводя монтаж водоснабжения, неопытные установщики нередко совершают ряд ошибок. Рассмотрим самые распространенные из них:

  • Не проложена специальная песчаная подушка под магистралью (что является важным аспектом для нормальной долговременной и устойчивой работы трубы водоснабжения);
  • Трубопровод проложен в области промерзания почвы. Он обязательно должен находиться ниже этого уровня и утеплен достаточным образом. В случае, если нет возможности уложить трубы водоснабжения на оптимальной глубине, их обязательно необходимо утеплить специальной теплоизоляцией, либо подсоединить саморегулирующий кабель, который будет обогревать трубу в случае надобности.
  • Не установлен специальный кран для того, чтобы присоединить садовый шланг.

Эти условия являются необходимыми при монтаже водоснабжения в частном доме, и игнорирование их соблюдения чревато нарушением нормальной работы установки, и как итог – лишними нервными и финансовыми затратами. При соблюдении основных рекомендаций монтажа системы возможно самостоятельно, без помощи специалистов в этой области провести водоснабжение частного дома.

Выполнение работ по установке трубы водоснабжения – дело хлопотное и ответственное. Но если подобрать материалы правильно и соблюдать все условия установки, то можно своими руками выполнить огромную работу, которая будет эффективно служить на протяжении долгих лет. Главное – учитывать все нюансы данного дела и просчитывать измерения заранее.

Читайте так же:

Разводка воды

  1. Какие схемы разводки воды применяются в коттеджах?

Тройниковая (она же последовательная), лучевая (или коллекторная) и комбинированная. Первая предполагает подключение точек водоразбора к общей для всех приборов подводке через тройники, вторая — собственную подводку от общего коллектора к каждому прибору, третья является комбинацией первых двух (например, смесители подключаются по лучевой схеме, а сливной бачок и стиральная машина — через тройники).

Схемы разводки воды

  1. Какая разводка практичнее — коллекторная или последовательная?

У обоих решений есть достоинства и недостатки:

  • Монтаж водоснабжения в доме с тройниковой разводкой обойдется гораздо дешевле, чем с коллекторной, поскольку общая длина подводок будет в разы меньше;
  • Тройниковую разводку можно выполнить открыто: пара труб на стене ванной едва ли испортит ее интерьер. А вот коллекторную разводку принято делать скрытой: добрый десяток труб будут куда более сомнительным украшением стен;

Открытая тройниковая разводка

Подводки к сантехническим приборам скроет стяжка

Вместе с тем в коллекторной системе водоснабжения отсутствует падение напора на всех приборах при расходе воды через один из них. Проще говоря — если вы до отказа откроете кран холодной воды на кухне, из ванной не донесется крик ошпаренной супруги.

Коллекторная разводка гарантирует постоянное давление воды вне зависимости от интенсивности ее разбора

Разводка водопровода

Разводка труб по дому должна начинаться с водоразборной точки. Между трубой и потребителем (краном или смесителем) устанавливается шаровый кран, которым в случае аварии или ремонта можно будет перекрыть воду. Затем труба прокладывается к коллектору.

В этой простой работе следует соблюдать несколько правил:

  1. Нежелательно проводить трубы через стены, межкомнатные перегородки и другие строительные конструкции. Но если без этого не обойтись, труба в стене должна быть заключена в специальный металлический или пластиковый стакан.
  2. Для ремонтопригодности водопровода трубы рекомендуется крепить их на расстоянии 20-25 мм от стен.
  3. Устанавливая сливные краны, необходимо делать небольшой наклон в сторону смесителя или крана.
  4. Если нужно обойти наружный угол помещения, то трубу крепят на расстоянии 15 мм от стены, если обходят внутренний угол, то расстояние должно быть 30-40 мм.
  5. К стенам помещения водопроводные трубы следует крепить специальными клипсами. Клипсы обязательны в угловых соединениях, а на прямых участках клипсы должны находиться на расстоянии 1,5-2 метра друг от друга.
  6. Чтобы полипропиленовые трубы можно было соединить под углом надежно, рекомендуется использовать специальные ПНД фитинги и тройники такого же диаметра, что и труба.
  7. Главное правило – чем меньше в водопроводе углов, поворотов и наклонов, тем лучше сохраняется в нем давление.

Чтобы правильно подключить водопроводные трубы к коллектору, необходимо обязательно установить запорную арматуру. Она дает возможность отключить потребителя от водоснабжения при ремонте или аварии.

Выбор труб

Преимущественно используются современные пластиковые трубы ввиду надежности, легкости и удобства монтажа. Металлопластик и металл практически вышли из употребления ввиду высокой стоимости и меньшей практичности.

Разводка труб водоснабжения в доме

Для монтажа металлопластика требуется гибочное и обжимное оборудование и серьезный практический опыт. При монтаже труб из металла необходима сварка.

При помощи пластиковых труб с минимальным обжимным оборудованием, создать систему водоснабжения может каждый и своими руками.

Армированные стекловолокном или алюминием, полипропиленовые трубы отлично справятся с задачей.

Чем еще удобен пластик? После сварки (аппарат для сварки полипропиленовых труб можно приобрести или взять напрокат) и проверки давлением, пластиковые соединения не нуждаются в проверке и коррекции. Трубы можно спрятать в отделку. Не стоит забывать о температурных колебаниях и создать S образные изгибы в опасных местах во избежание прорыва труб.

Внутренняя разводка медных труб

Но если высокая цена вас не пугает, и вы готовы оплатить профессиональный монтаж, выбирайте медные трубы.

Диаметр и пропускная способность водопроводной трубы

  • 25 мм 30 литров/мин.
  • 32 мм 50 литров/мин.
  • 38 мм 75 литров/мин.

Материалы и инструменты для монтажа

Считаются самыми лучшими для водопроводной системы, но они же – и самые дорогие.

Такой водопровод не поддается коррозии, не боится ультрафиолетового излучения и агрессивной биологической среды, хорошо выдерживает повышенное давление и перепады температуры окружающей среды, не боится вредных и токсичных примесей, у него хорошая теплоотдача.

Трубы из металлопластика.

Это алюминиевые трубы, которые покрыты изнутри и снаружи полиэтиленом. Гладкая поверхность не позволяет развиваться ржавчине и накапливаться минеральным отложениям. Слой полиэтилена снаружи защищает от конденсата и солнечного излучения.

Недостатки – деформация при температуре выше 95°С, чувствительность к замерзанию воды, невозможен изгиб на угол больше 90°С без применения фитингов.

Железные трубы.

Долговечны, надежны, но быстро ржавеют изнутри и снаружи. При монтаже стальных труб нужно либо нарезать резьбу на каждом элементе или пользоваться сваркой.

Полипропиленовые трубы.

Сейчас являются самыми популярными в строительстве частного водопровода.

У труб из полипропилена великолепные эксплуатационные параметры, они не окисляются, могут эксплуатироваться до 50 лет, их легко монтировать, а соединения настолько надежны, что трубопровод можно спрятать даже под слоем штукатурки.

Недостаток – монтируются они специальным электросварочном аппаратом – паяльником.

Так как для монтажа коллекторной системы потребует много труб, то цена на водопровод в доме будет сильно зависеть от материала труб.

Из инструментов при монтаже различных водопроводных система могут понадобиться:

  1. Для монтажа медного и стального водопровода:
    • гаечные ключи, разводной и газовый ключ,
    • льняная подмотка,
    • муфты, сгоны, переходники, заглушки необходимого диаметра.
  2. Для монтажа водопровода из металлопластиковых труб:
    • гаечные ключи, разводной и газовый ключ,
    • FUM-лента,
    • фитинги.
  3. Для монтажа полипропиленовых труб – паяльник с насадками.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

  • Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.

  • Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Популярные статьи  кровать чердак с рабочей зоной для подростка

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Этапы разработки системы водоснабжения

Разработка системы водоснабжения частного дома должна начинаться с определения объемов потребления, интенсивности и регулярности использования воды,  с выбора  места и способа водозабора, только после этого можно будет подобрать оборудование, технические параметры которого оптимально подойдут для конкретных условий.

Водоснабжение для частного дома

В качестве источников воды чаще всего используются подземные водоносные горизонты. В зависимости от глубины их залегания на участке обустраивают колодцы или скважины, в том числе артезианские.

Водоснабжение для частного дома

При выборе оборудования следует отдавать предпочтение автоматическим устройствам, которые позволяют свести к минимуму количество операций на их обслуживание и управление.

Водоснабжение для частного дома

Как правило, автоматизированная система включает следующие устройства:

  • глубинный погружной насос или насосную станцию для водоснабжения частного дома;
  • фильтрующий комплекс, состоящий из фильтров грубой и тонкой очистки, а при необходимости и фильтров, снижающих содержание железа или уменьшающие жёсткость воды;
  • накопительный бак или гидроаккумулятор для поддержания давления в системе и создания резервного запаса воды;
    трубы из металлопластика, полипропилена, оцинкованной стали или других материалов для прокладки наружного и внутреннего водопровода;
  • манометр для контроля давления и реле, с помощью которого осуществляется управление системой.

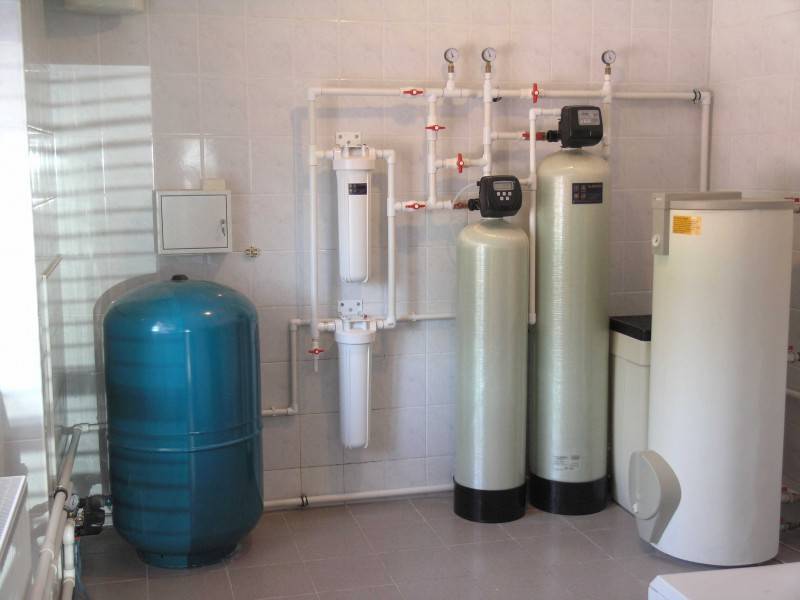

Водоснабжение для частного дома

Правила монтажа системы водоснабжения

Последовательность работ при обустройстве автономной системы водоснабжения выглядит следующим образом:

  • Сначала нужно подготовить к работе источник воды и смонтировать все соответствующее оборудование;
  • Далее монтируется наружный и внутренний трубопровод;
  • Следующий шаг – монтаж насосов и дополнительных устройств;
  • После насоса можно монтировать очистительные сооружения и устройства;
  • Потом наступает очередь установки распределительного коллектора;
  • За коллектором устанавливается водонагреватель;
  • Финальным этапом работ является установка и подключение сантехники.

Отдельные этапы работы заслуживают детального рассмотрения.

Требования к источнику

При составлении схемы водоснабжения, будь то водопровод на даче или монтаж системы в частном доме, нельзя забывать про СНиП. Вот несколько технических характеристик, которые нужно соблюдать:

  1. Шахта должна быть глубокой. Не менее четырех-пяти железобетонных колец.
  2. Материал, из которого собирается колодец, должен быть надежным и прочным. Лучше всего подойдет железобетонное кольцо диаметром 1,5–2,0 метра, с пазовой системой сборки. Вместо них можно использовать железобетонные трубы диаметром не менее 800 см, установленных вертикально раструбом вверх.
  3. Необязательное требование – внешняя герметизация колец листом ПНД. Новая передовая технология будет преградой ила и глины, которая в любом случае будет проникать вовнутрь. Тут следует помнить, что отверстия в кольце все равно придется делать, иначе источник просто высохнет.
  4. При монтаже источника обязательно на самое его дно насыпают 20–30 см песчано-гравийной смеси, а лучше всего отсева с камнями крупной фракции.
  5. После установки колодца его полностью засыпают отсевом или ПГС. Так как в шахту должна проникать вода, его нельзя делать слишком герметичным.
  6. Последним требованием будет абсолютный запрет на использование металла. Он со временем начнет окисляться и ржаветь и никакой фильтр здесь не поможет.

Выбор труб

Какие трубы использовать для разводки воды своими руками?

Диаметр

Стандартный размер подводок из стали в зданиях старой постройки — 1/2 дюйма (в отечественной системе наименований — ДУ15). Водосчетчиками того же размера СП 30.13330.216 рекомендует комплектовать водомеры при суточном расходе воды меньше 10 кубометров (то есть во всех частных домах).

Типичный диаметр водомера в коттедже — 15 мм

Увеличение внутреннего диаметра подводки уменьшит падение напора при тройниковой разводке, но будет иметь и пару негативных последствий:

  1. По мере роста диаметра трубы цена ее погонного метра увеличивается нелинейно: например, метр ППР трубы DN 20 (с внешним диаметром 20 мм) стоит 42 рубля, а метр трубы от этого же производителя и той же серии, но диаметром 25 мм — 81 рубль (цены магазина Леруа Мерлен на декабрь 2017 года). Поэтому расходы вырастут непропорционально приобретенной выгоде;
  2. Увеличение внутреннего диаметра подводок увеличит и их внутренний объем. Для вас это будет означать более долгий слив воды до ее нагрева в тупиковой системе ГВС.

Водопроводные стальные трубы обозначают ДУ (условным проходом), полимерные — наружным диаметром

Таблица соответствия наружного диаметра и условного прохода

Материал

Для начала давайте постараемся отделить мух от котлет. ГВС в доме с открытой схемой теплоснабжения принципиально отличается от всех прочих систем водоснабжения требованиями к трубам: в них возможны (и, поверьте, случаются) гидроудары и значительные отклонения температуры от нормативной.

Приведем пару примеров:

  1. Падение щечек задвижки в тепловой камере приводит к мгновенной остановке обладающего солидной инерцией потока циркулирующей воды. В результате давление на фронте потока на короткое время увеличится на несколько атмосфер;
  2. В холода ГВС должно вручную переключаться с подачи на обратку. Если это не сделано, в водопровод поступает вода с подачи, температура которой, на минуточку, в верхней точке температурного графика достигает 150 градусов.

График температур трубопроводов теплосети (подающего и обратного)

Отсюда — рекомендация применять в таких системах только металлические трубы:

Изображение Описание

Оцинкованные стальные

Монтируются на резьбовых фитингах. Монтаж сопровождается трудоемкой подгонкой размеров и нарезкой большого количества резьб. Проходят гидравлические испытания давлением в 25 кгс/см2, переносят нагрев до 150°С неограниченное время.

Гофрированные нержавеющие

Поставляются в бухтах, монтируются на компрессионных фитингах. Гибкость труб сильно упрощает и удешевляет за счет сокращения количества фитингов монтаж водопровода. Служат неограниченно долго; разрушающее давление достигает 210 кгс/см2 (данные производителя — компании Лавита).

Медные

К неограниченному сроку службы и термостойкости добавляются бактерицидные свойства меди. Медные трубы — самые дорогие (от 250 р./м для диаметра 15 мм. Соединения выполняются пайкой, компрессионными и обжимными фитингами.

На ХВС, а также в системах ГВС с приготовлением воды в теплообменниках и индивидуальных водонагревателях рабочие параметры стабильны и укладываются в нормативные значения.

Именно поэтому здесь можно смело применять современные полимерные трубы:

Полипропиленовые на муфтовых фитингах под пайку;

Разводка водоснабжения на даче выполнена полипропиленом

Металлопластиковые на пресс-фитинговых и компрессионных соединениях;

Материал водопровода на фото — металлопластиковая труба. Соединения выполнены пресс-фитингами

При скрытой разводке — из модифицированных разновидностей полиэтилена (термостойкого PE-RT и сшитого PE-X).

Водопровод из труб PE-X скроется в перегородке

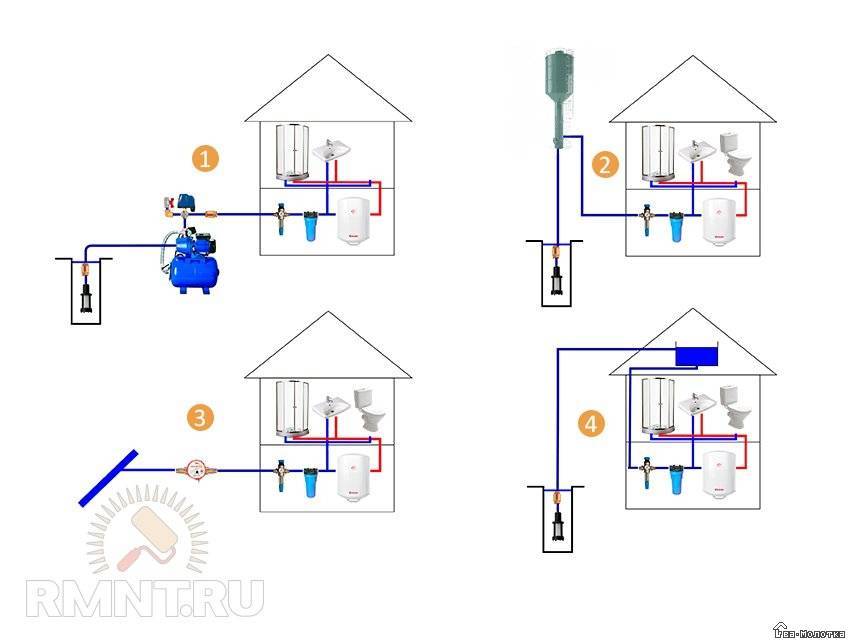

Преимущества и недостатки вариантов водоснабжения

Центральный водопровод

Преимущества:

  • Очищенная вода соответствует СанПиН
  • Контроль качества
  • Не требуется насос

Недостатки:

  • Высокая стоимость
  • Возможен слабый напор

Артезианская скважина

Преимущества:

  • Низкая стоимость подъема воды
  • Регулируемый напор
  • Не имеет химических загрязнений, не требуется обеззараживание

Недостатки:

  • Требуется фильтрация
  • Может требоваться очистка от солей металлов
  • Затраты на строительство

Поверхностная скважина, колодец

Преимущества:

  • Затраты ниже, чем на артезианскую скважину
  • Регулируемый напор

Недостатки:

  • Требуется фильтрация
  • Требуется очистка
  • Первичная вода имеет загрязнения
  • Возможно наличие вредных химических веществ
  • Может потребоваться обеззараживание

Поверхностный водоем (река, озеро, пруд), дождевая

Преимущества:

Минимальные затраты, если водоем рядом

Недостатки:

  • Вода, сильнозагрязненная, с наличием химических веществ, применяемых в с/х
  • Использование без фильтрации, очистки и обеззараживания опасно для здоровья
  • Высокие затраты на водоподготовку

Из сравнения видно, в каком порядке стоит отдать предпочтение вариантам водоснабжения.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
