Водоснабжение вашего дома

Популярные схемы реализации водоснабжения

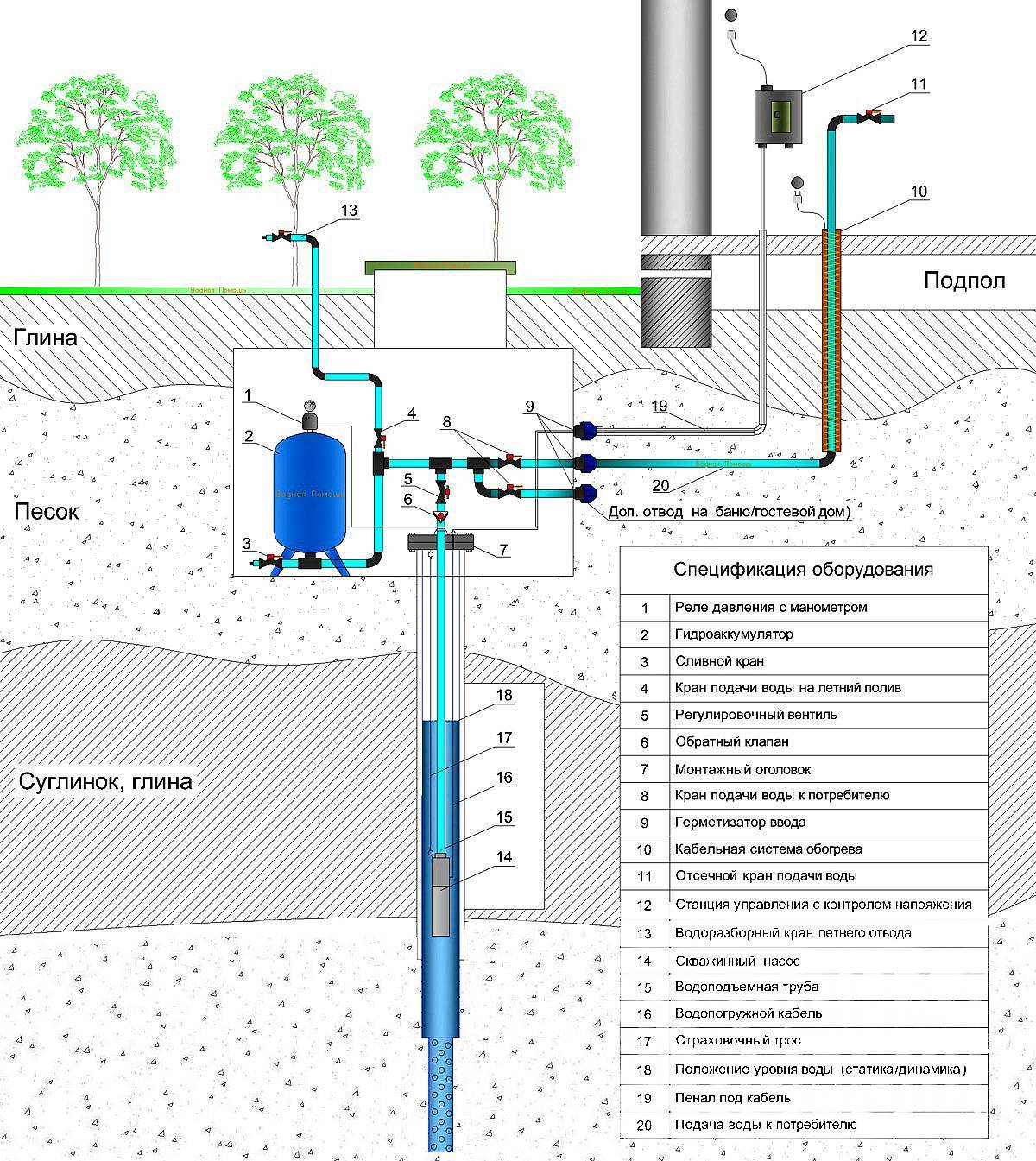

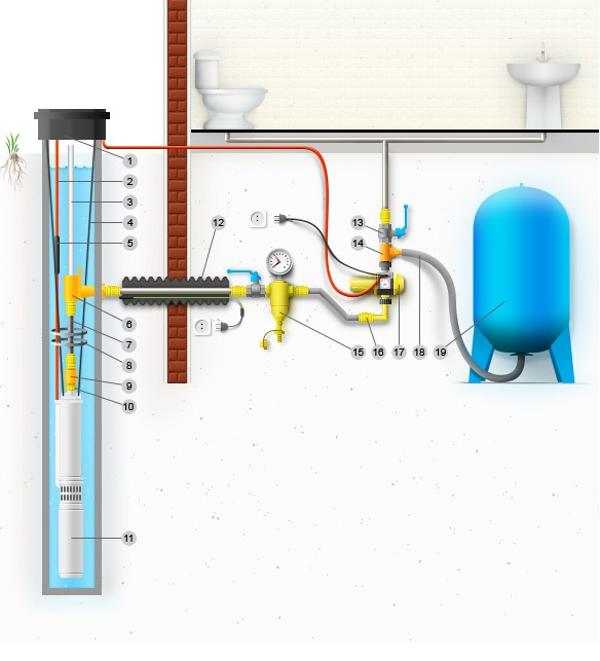

Скважина или колодец глубиной свыше 8 метров

При подъеме воды с глубины свыше 8 метров, лучшим решением будет применение погружного насоса. При выборе учитывается максимальная высота водяного столба, мощность, наличие фильтров. Корпус не должен соприкасаться со стенками скважины.

Преимущества:

  • надежная подача с высоким напором;
  • исключение обмерзания насоса;
  • простой слив из системы в скважину;
  • отсутствие шума работающего насоса;
  • использование более качественной воды из второго или третьего водоносного горизонта.

К недостаткам можно отнести::

  • высокая стоимость сооружения скважины и самого насоса;
  • невозможность обслуживания насоса.

Колодец или скважина глубиной до 8 метров

Для подъема воды можно использовать насосную станцию, а из колодца вибрационный насос.

Преимущества этой схемы:

  • более низкая стоимость в сравнении с погружным насосом и артезианской скважиной;
  • возможность обслуживания насоса;
  • из колодца можно брать воду ведром, при отсутствии электроэнергии.

Недостатков у этой схемы намного больше:

  • ненадежная подача с глубины свыше 5 метров;
  • шумная работа насосной станции;
  • для работы в зимнее время насосная станция должна находиться в теплом помещении, следовательно, помещение должно находиться рядом с источником (не далее 10 метров);
  • подъем недостаточно чистой воды из первого водоносного горизонта;
  • слив затруднен, нужно продумать схему заранее;
  • небольшой объем гидроаккумулятора у станции.

Давление воды в водопроводе в квартире и частном доме: в чем измеряется норматив Водоснабжение жилья обычное явление. Мы на столько к нему привыкаем, что вспоминаем о нем только, когда случается неисправность. Например, напор снижается, и бытовая техника перестает работать….

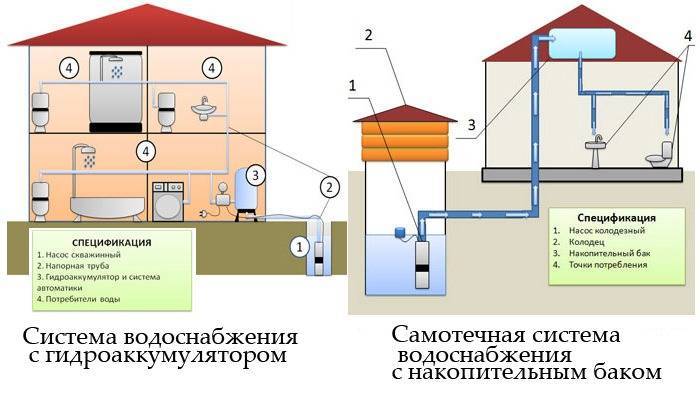

Емкость с самотечным водопроводом

Устаревшая система водоснабжения. Ее применение может быть оправдано использованием маломощного насоса с источником воды с малым дебетом (расходом). Насос на протяжении длительной бесперебойной работы, наполняет емкость, которая может расходоваться так же длительно. Единственное преимущество – резервный запас воды, если насос успел ее наполнить до отключения электроэнергии.

Недостатков очень много, поэтому отразим самые существенные:

  • нагрузка на чердачное перекрытие;
  • очень слабый напор, необходимо устанавливать бытовое оборудование с учетом этого фактора;
  • понадобится дополнительный насос, если напор не устроит;
  • при выходе автоматики из строя возможен перелив из бака, возникает необходимость отвода;
  • бак и отвод требуется утеплить, для эксплуатации в зимнее время.

Современной альтернативой напорному баку, будет бак-аккумулятор на 250-500 литров, даже с учетом отдачи воды 1/3 от его объема. Такой бак можно установить в любом утепленном месте. Только на входе в дом, после фильтра тонкой очистки, устанавливается обратный клапан, для предотвращения слива воды из бака на нужды полива. Насос в таком случае подбирается, не по расходу литров в минуту потребителями в часы пик. А по дебету источника воды, если он на много меньше требуемого. Но при этом насос, должен создавать достаточный напор, чтобы давление в баке-аккумуляторе при завершении набора, было не менее 1,0 бара, лучше больше. С учетом последующего расхода давление упадет до 0,5-0,3 бара, а это минимальное значение для водопровода на бытовые нужды.

Качественное автономное водоснабжение вполне возможно. Зависит это от грамотности специалистов, монтирующих водопровод в доме, и финансовых возможностей заказчика. Важную роль играет выбор источника воды. И хорошо, если собственник дома будет разбираться в этих вопросах, до того как приступит к обустройству системы водоснабжения.

Видео урок по открытой системе водоснабжения:

С чего начать организацию водной системы дома? Расчеты и разработка плана

Если Вы решили осуществить подключение к центральному узлу водоснабжения, то следует провести ряд мероприятий:

  1. Обратиться с заявлением в коммунальную службу «Водоканал» Вашего региона;
  2. Получить технические характеристики врезки и смету на подключение;
  3. После чего дождаться работников, проконтролировать выполнение монтажных работ и протестировать систему.

Такой план легко реализуем, прост в исполнении и не потребует от Вас практически никаких усилий. Иная ситуация, если необходимо организовать автономный способ добычи воды. В этом случае не нужно получение и наличие специальных разрешений и бумаг, однако требуется проведение расчетов, качественная разработка плана, и подготовка жидкости к безопасному потреблению.

Перед работами по монтажу водной сети, необходимо рассчитать количество будущего потребления, оптимальное давление, мощность насосного оборудования и составить подробный план или схему разводки с учетом канализации, прокладки труб по участку и внутри помещений.

  • источники;
  • трубопроводы;
  • насос, гидроаккумулятор, автоматические реле;
  • фильтры для очищения;
  • сантехнические аксессуары и приборы;
  • канализация и оборудование для нагрева.

ГВС

  1. Какие приборы можно использовать для нагрева воды?
Изображение Описание

Подключение двухконтурного котла

Двухконтурный газовый котел или газовая колонка привлекают дешевизной производимой ими тепловой энергии: ее киловатт-час обходится всего в 50-70 копеек. Недостаток решения — в сравнительно низкой точности регулировки температуры воды у младших моделей. Кроме того, магистральный газ есть далеко не везде.

Проточный нагреватель подключен к смесителю вместо лейки душа

Проточный электрический нагреватель компактен, более чем недорог, но создает значительную нагрузку на проводку: даже младшие модели потребляют не меньше 3,5 кВт.

Подключение электробойлера

Электрический бойлер обеспечивает стабильную температуру горячей воды при умеренной потребляемой мощности (от 1 до 3 кВт). Его главный недостаток — теплопотери через изоляцию бака: даже в отсутствие расхода воды 2-3 киловатт-часа электроэнергии в сутки уходят только на поддержание ее стабильной температуры.

Косвенник можно подключить к котлу любого типа

Бойлер косвенного нагрева  — наиболее универсальное решение. Он может использоваться с любым отопительным котлом. Его теплообменник подключается параллельно отопительному контуру.

Самодельный коллектор на крыше дома

Солнечные коллекторы пользуются спросом, прежде всего, в теплых и солнечных регионах страны. За сутки коллектор площадью 2 квадратных метра может вырабатывать до 10кВт·ч абсолютно бесплатного тепла.

Строительство комплекса подачи воды

После приобретения основных составляющих частей системы приступают к прокладке трубопровода, который делится на внутридомовой и внешний. Последовательность выполнения работ по сооружению системы водоснабжения:

  1. Копают канаву глубиной не меньше величины промерзания грунта с уклоном от дома к колодцу 3% (понижение 3 см на 1 м длины). В месте примыкания канавы к стенке крепь просверливают и в отверстие вводят конец трубы. При наличии перед входом в дом наружных участков магистрали, их утепляют минеральной ватой.
  2. По стволу колодца трассу опускают посредством фитингов, подсоединив насос, если он погружной. Для системы с поверхностной помпой конец трубы оборудуют обратным клапаном и водозаборным фильтром. Расстояние от забоя до всасывающего устройства устанавливают 1 м.
  3. Выполняют монтаж внутреннего трубопровода от накопительного бака к расходным точкам, намеченным при составлении схемы. Эта часть работы, как и монтаж ёмкости, может выполняться одновременно со строительством траншеи, прокладкой труб и кабеля. Внешнюю магистраль стыкуют с внутридомовой частью, ведущей накопительному баку или гидроаккумулятору, если это предусмотрено схемой водоснабжения. Проход через фундамент оформляют, частично откопав его подземную составляющую.
  4. Траншею закрывают, а вокруг колодца для исключения просачивания грунтовых вод монтируют глиняный замок. Размеры защитного устройства: радиус 150 см, глубина заложения — 50 сантиметров.
  5. На случай аварии в самых низких точках системы устанавливают сливные краны. Это даёт возможность при необходимости полностью удалить воду из труб.
Популярные статьи  какое спутниковое телевидение лучше выбрать

После того как вся конструкция будет собрана, её необходимо отрегулировать: частые включения насоса происходят из-за протечек в сети или неплотного прилегания клапана. По окончании отладки система будет исправно работать продолжительное время, если не забывать проводить профилактические осмотры и чистки оборудования. Провести воду в дом из колодца всегда есть возможность — главное, правильно все рассчитать и обзавестись необходимыми инструментами.

Система отопления

Водоснабжение вашего дома

Система отопления позволяет поддерживать температурный режим в холодное время года. Согреть свое жилище можно с помощью централизованных источников и в независимом режиме.

Автономная система отопления позволяет регулировать температурный режим в доме или квартире.

При проектировании системы отопления учитывается несколько факторов:

  • для квартиры или дома оно проводится;
  • какой результат ожидаете;
  • материальные затраты.

Система подачи отопления бывает:

  • водяной;
  • воздушной;
  • электрической;
  • «тёплый пол», другие виды.

Важно! Схема проектирования системы отопления зависит от типа теплоносителя. Проект составляет специалист, учитывая все особенности инженерной конструкции, выбранного источника тепла

Система водяного отопления занимает ведущую позицию среди других систем. Оно бесшумное, экономное, долговечное, удобное в проведении ремонтных работ.

Водоснабжение вашего дома

Фото 3. Водяное отопление частного дома. В радиаторы, установленные на стенах, поступает нагретая жидкость от отопительного прибора.

Схема работы предельно ясная: отопительный котёл нагревает воду, она циркулирует по всей сети. После остывания, под воздействием разного давления, нагревается, поступает в отопительные приборы. Такая конструкция включает: котёл, циркулирующий насос, мембранный бак.

Система воздушного отопления работает благодаря рециркуляции тёплых потоков воздуха. Для этого применяют калориферы.

При установке электронной системы отопления необходимо учитывать общее напряжение в сети инженерного здания, чтоб избежать перегрузки и последующего выключения электричества. Проектировщик составит необходимую схему системы, определит уровень нагрузки. Этот вид обогрева экономный, его применяют в доме, квартире. Конвектор даёт возможность установить необходимый температурный режим. Холодный воздух попадает в нагревательные элементы прибора, подаёт в помещение теплые воздушные массы.

Автономная система отопления включает:

  • котёл;
  • трубы (из полимеров, металлопластика, стали, меди);
  • радиаторы;
  • насосы для циркуляции воздуха внутри системы.

Монтаж трубопровода внутри помещения

  1. Приступать к монтированию трубопровода следует после утверждения детального плана его прохождения по строению и придомовой территории. В процессе ее разработки можно легко выявить сложные участки и заранее их тщательно проработать, ведь проще решить сложности на этапе разработки, чем прокладывать новую траншею. Кроме того, детальный чертеж даст возможность составить более конкретную смету, что также способствует существенной экономии и сокращению непредвиденных расходов.
  2. При прокладке трубопровода внутри стен в штробах, следует помнить, что труба с холодной водой должна находиться ниже трубы с горячей водой. Таким образом предотвращается попадание конденсата, и исключается нагрев.
  3. Монтаж водопровода начинается с прокладки линии холодной воды, начиная с подключения трубы к вводу в дом. После этого, она подсоединяется к гидроаккумулятору, затем через тройник идет на систему водоочистки и далее к потребителям.
  4. Труба от фильтра грубой очистки подводится к санузлу, где подключается к бачку унитаза. Там он соединяется с системой через тройник и дополнительный запорный кран, далее вода распределяется последовательно между всеми пользователями. Также с наличием запорных кранов на каждой точке водоотведения.
  5. Монтаж водопровода горячей воды производится точно также, единственным отличием следует считать наличие большего количества точек крепления трубы к стенам, для предотвращения провисания.
  6. После прокладки магистралей и надежного их крепления на стенах можно начинать устанавливать сантехническое оборудование: мойку, душевую, умывальник.
  7. После монтажа всего оборудования крайне желательно выполнить опрессовку всей системы и проверить работу слива.

Водоснабжение для холодной и горячей воды, сантехника

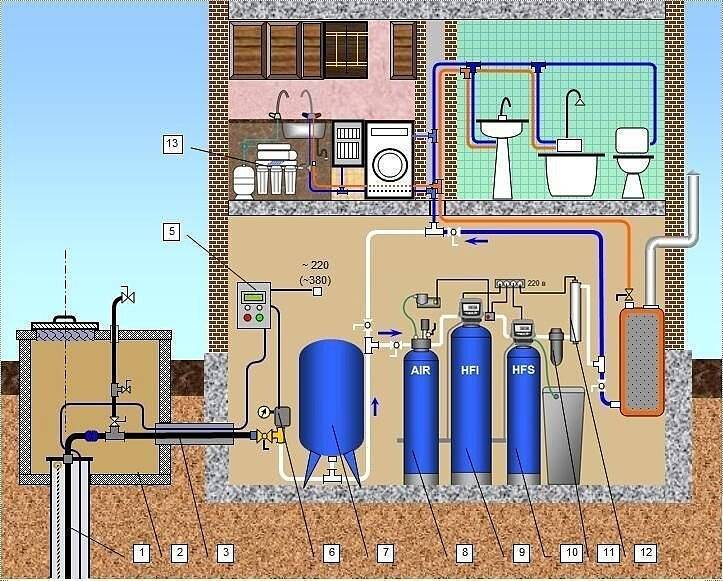

Система водоснабжения — совокупность строительных конструкций, которые производят забор, очистку, снабжение воды жителям населённых пунктов. Система централизованного водоснабжения включает: источник воды, насосные сооружения, фильтры, трубопроводные магистрали, резервуары.

Водоснабжение вашего дома

Водоснабжение в жилище состоит из:

  • обратного клапана;
  • вентилей (сливные, запорные);
  • фильтров;
  • гидроаккумулятора, гибкой подводки к нему;
  • труб;
  • реле давления;
  • манометра;
  • коллектора;
  • санузла;
  • тройника (раковина, ванная, унитаз);
  • смесителей;
  • предохранителей;
  • водонагревателей.

Важно! Схему системы водоснабжения составляет проектировщик. От планировки строения, способа добывания (централизованное, автономное) будут отличаться её элементы

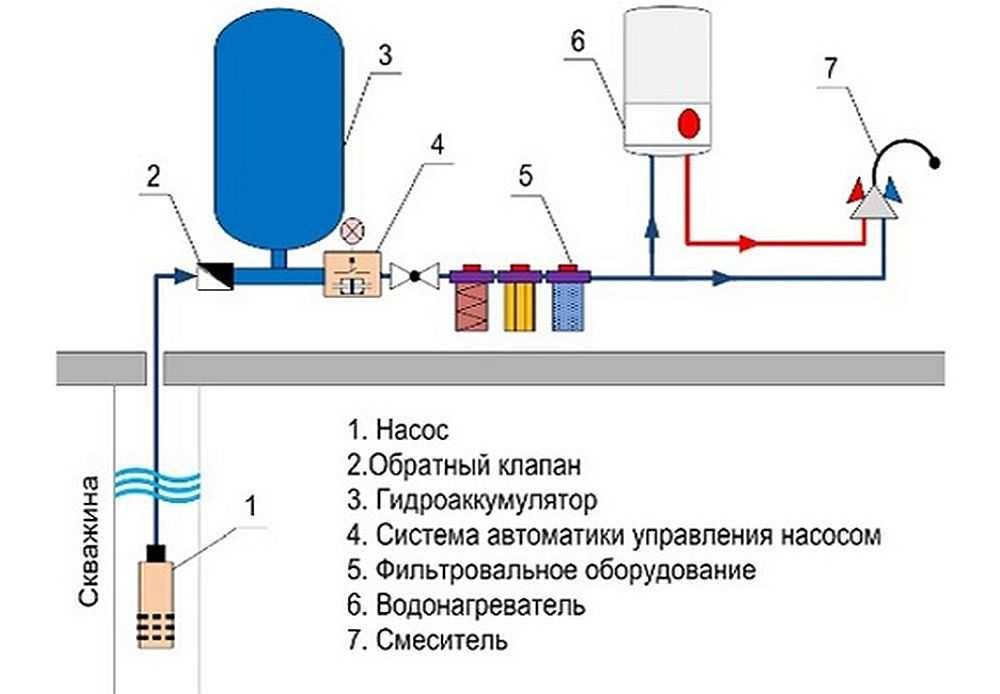

Жители частных секторов проектируют макет независимого водоснабжения, состоящего из:

скважины;

  • насоса;
  • обратного клапана;
  • гидроаккумулятора;
  • автоматического устройства управления насосом;
  • фильтров;
  • водонагревателя;
  • смесителей;
  • санузла.

В ванной комнате необходимо проложить водопроводные магистрали. Не имеет значения — это централизованный источник или автономный, трубопроводы укладывают одинаковым образом.

Водоснабжение вашего дома

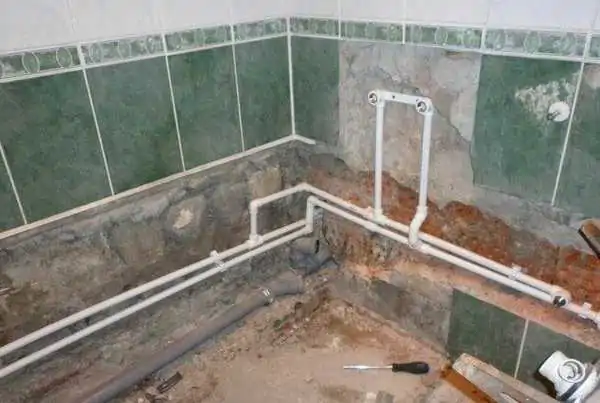

Фото 1. Процесс прокладывания водопроводной магистрали для ванной комнаты. В стене делаются специальные каналы для труб.

Жильцы квартир пользуются централизованной системой водоснабжения. В частных домах проводят внутренние, внешние работы. Здесь придётся вложить средства, чтоб пробурить скважину, приобрести насосную установку. Трубы проходят под землёй, позаботьтесь об их утеплении или увеличьте глубину проложения. Это убережёт от замерзания воды зимой.

Автономное водоснабжение включает фильтры. После выполнения внешних работ, переходят к подведению воды в дом. Суть установочных работ такая же, как с централизованной, за исключением установки автоматики для управления насосной станцией. Насос работает на электроэнергии. Подумайте о резервуарах для запаса воды на случай отсутствия электричества.

Справка. Для удобства при проведении ремонта необходимо установить отдельные водозапорные вентили для санузла, кухни. Слив в таком случае производят не из всей сети.

Основу водопроводной конструкции составляют трубы. Определитесь с материалом, который будете использовать. Металл подходит для внутренних, внешних работ. Он долговечен, сравнительно недорогой. Единственный минус — коррозия.

Медные стройматериалы — легче, не поддаются ржавчине, выдерживаю сверхнизкие и сверхвысокие температуры, убивают микробы; минус — дороговизна. Срок службы — свыше семидесяти лет.

Водоснабжение вашего дома

Фото 2. Водопроводная разводка с использованием медных труб. Конструкция из этого материала прослужит очень долго.

Полибутилен используется для частного дома. Он не подвергается ржавчине, переносит низкие, высокие температуры.

Полипропиленовые изделия подойдут для холодного, горячего водоснабжения.

Металлопластиковые стройматериалы применяют для внутренних установок в квартирах, домах. Они монтируются в стены, чтоб избежать повреждения.

Гибкую сантехническую проводку устанавливают для раковин, стиральной машины.

Пластиковые изделия при бережной эксплуатации прослужат до 50 лет.

Внимание! Водопроводные магистрали кладут ниже систем газовых, электрических коммуникаций. Трубу с горячей водой устанавливают над холодной

Для подведения горячей воды учитывайте отдалённость смесителя от прибора для нагрева (водонагреватель, двухконтурный котёл). К обогревательному устройству подводят трубу с холодной водой, в смесителях устанавливают две трубы, идущие параллельно, для холодной и горячей подачи воды. Если точка потребления расположена очень далеко от бойлера/котла, прокладывают третью трубу для циркуляции воды в системе.

Источники воды

  1. Как организовать водоснабжение в отсутствие магистрального водопровода?

Вот перечень всех возможных вариантов:

  • Подача воды из колодца или скважины «на песок»;
  • Подача воды из артезианской скважины;

Водоснабжение вашего дома

Артезианская скважина

Во многих садовых товариществах и кооперативах практикуется подача воды по графику через поверхностный летний водопровод. В регионах с теплым климатом такие водопроводы могут эксплуатироваться круглосуточно. В этом случае задача сводится к созданию резерва воды для ее бесперебойной подачи;

Водоснабжение вашего дома

Дачный водопровод в садовом кооперативе

Наконец, вода может быть привозной. И в этом случае для ее хранения понадобится резервная емкость.

Водоснабжение вашего дома

Цистерны для доставки воды

Общие советы по монтажу и полезное видео

Система водоснабжения частного дома довольно сложна, и должна выполняться в соответствии с требованиями СНиПов и санитарных норм. Поэтому, прежде чем приступить к монтажу внутридомового водопровода своими руками, следует внимательно ознакомиться со всеми рекомендациями и составить подробный план-схему. Если же вы не уверены в собственных познаниях, то имеет смысл обратиться за консультацией к специалистам.

Популярные статьи  Выгребная яма из бетонных колец в частном доме: устройство и схемы

В целом же создать систему водоснабжения для частного дома вполне возможно своими руками. Так возможно сэкономить значительные финансовые средства, которые иначе пришлось бы заплатить специалистам-водопроводчикам.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

  • Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.

  • Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Скважины для водоснабжения

Существует два основных вида скважин:

  1. Артезианские. Глубина таких скважин может превышать 100 м. Расположенная в распадке скважина может даже фонтанировать. Достаточно эффективный и надежный вариант, но разработка артезианской скважины обходится очень дорого. Кроме того, вода в подобных залеганиях обычно насыщена минералами, из-за которых разводка водоснабжения в частном доме может засоряться и повреждаться.
  2. Абиссинские. Данный тип скважин обходится на порядок дешевле, но это достоинство компенсируется серьезным недостатком – со временем абиссинские колодцы заиливаются, и их приходится разрабатывать заново. Конечно, полная установка водоснабжения в частном доме не потребуется, но часть системы придется переделывать.

Схема системы водоснабжения частного дома чаще всего предполагает подключение к скважине – такой вариант источника наиболее эффективен и надежен. Считается, что скважину целесообразно разрабатывать, если глубина залегания водоносного слоя составляет около 20 м.

Конструкция скважин может разниться, но их элементы всегда неизменны:

  1. Устье и наземная часть. Устье скважины обычно размещается в кессоне (подземной камере). Если же использование кессона не предполагается, то придется смонтировать герметичное оголовье, которое будет защищать скважину от проникающей снаружи атмосферной воды.
  2. Ствол. Для укрепления стенок ствола используются обсадные трубы. Обычно применяются металлические или пластмассовые трубы, но при разработке глубинных артезианских скважин нередко требуются асбестоцементные изделия.
  3. Водоприемная часть. Данный компонент конструкции представлен отстойником и фильтром. Без последнего можно и обойтись, если скважина обустраивается на скальных породах, фильтр в таком случае практически бесполезен.

Вокруг скважины обычно формируется отмостка. Если источник воды периодически заиливается, то стоит также подготовить площадку для отвода воды, чтобы грунт при промывании разработки не размывался. При отсутствии такой возможности для отведения воды, использованной для промывки, придется прибегать к услугам ассенизаторов. В этом случае провести водоснабжение в частном доме нужно так, чтобы имелась возможность полноценно обслуживать систему.

Разводка воды

  1. Какие схемы разводки воды применяются в коттеджах?

Тройниковая (она же последовательная), лучевая (или коллекторная) и комбинированная. Первая предполагает подключение точек водоразбора к общей для всех приборов подводке через тройники, вторая — собственную подводку от общего коллектора к каждому прибору, третья является комбинацией первых двух (например, смесители подключаются по лучевой схеме, а сливной бачок и стиральная машина — через тройники).

Схемы разводки воды

  1. Какая разводка практичнее — коллекторная или последовательная?

У обоих решений есть достоинства и недостатки:

  • Монтаж водоснабжения в доме с тройниковой разводкой обойдется гораздо дешевле, чем с коллекторной, поскольку общая длина подводок будет в разы меньше;
  • Тройниковую разводку можно выполнить открыто: пара труб на стене ванной едва ли испортит ее интерьер. А вот коллекторную разводку принято делать скрытой: добрый десяток труб будут куда более сомнительным украшением стен;

Открытая тройниковая разводка

Подводки к сантехническим приборам скроет стяжка

Вместе с тем в коллекторной системе водоснабжения отсутствует падение напора на всех приборах при расходе воды через один из них. Проще говоря — если вы до отказа откроете кран холодной воды на кухне, из ванной не донесется крик ошпаренной супруги.

Коллекторная разводка гарантирует постоянное давление воды вне зависимости от интенсивности ее разбора

Водоснабжение скважиной

Скважины «на песке» называется так из-за того, что в процессе устройства копают верхние слои песчаного грунта, идущие вслед за слоем суглинки, служащей отменным фильтром для грунтовых вод. Глубина такой скважины достигает 50 метров. Если при бурении источника на 15 метров попадают на русло подводной реки – это считается большой удачей. Ведь теперь фильтры и трубы не забьются песком из-за того, что этот слой состоит исключительно из гальки.

Бурение проходит следующими способами:

  • Ручным способом можно пробурить скважину глубиной до 10 метров;

  • Ударно-канатное бурение;

  • Механизированный способ забивания скважины;

  • Ударно-вращательное бурение;

  • Гидродинамический способ.

Схема и отличие двух видов скважин

После бурения скважины в нее опускают трубу из металла или пластика, которая плотно прилегает к грунту и не дает ему осыпаться. Далее, проводится обустройство водоснабжения на основе песчаной скважины. Срок службы таких источников составляет около 10-ти лет.

Осуществить водоснабжение частного дома при помощи артезианской скважины будет намного сложнее, чем в предыдущих случаях. Однако такой источник прослужит до 50 лет. К тому же артезианская скважина не зависит от климатических условий и всегда имеет стабильно высокий дебет. Любые природные и технологические загрязнения не проникают в артезианскую воду, так как слой водоупорной глины является надежным естественным фильтром. Такой источник можно пробурить в любом участке загородного дома, в отличии от песчаной скважины. Выбирая в качестве источника водоснабжения в частном доме артезианскую скважину, необходимо обеспечить свободный проезд буровой машине к оголовнику.

Общие требования к площади под бурение артезианской скважины:

  • Наличие свободной территории под бурение размером 4×12 м;

  • Обеспечение свободной высоты в 10 метров (отсутствие веток деревьев и электропроводов);

  • Отсутствие в ближайших 50-100 метров канализационных стоков, свалок, туалетов;

  • Ворота во дворе должны быть не менее трех метров в ширину.

Несколько главных преимуществ водоснабжения загородного дома при помощи артезианской скважины: высокий дебет – от 500 до 1000 литров в час, бесперебойная подача воды высокого качества, длительная эксплуатация источника. Из недостатков можно выделить высокую стоимость бурения. Но тут все зависит от времени года (зимой бурение дешевле) и глубины выбранного оборудования.

Трубопровод

От фильтра тонкой очистки начинается разводка труб по дому. Система разводки чаще всего находится в подвальном помещении. На этапе строительства коттеджа под ним можно разместить и саму скважину — это можно сказать идеальный вариант, так расстояние от скважинного насоса до точек водозабора будет минимальным. Если цокольный этаж или подвал не предусмотрены, потребуется труба с греющим кабелем, чтобы обеспечить подачу воды в холодный период. Подвальная разводка удобна и по другим причинам. Например, на случай ремонта необходимо обеспечить доступ к местам соединения труб, а если нет нулевого этажа, придется замуровывать все соединительные элементы в стены и оставлять потайные дверцы для доступа к ним.

Популярные статьи  Дренажный погружной насос для грязной воды

Водоснабжение вашего дома

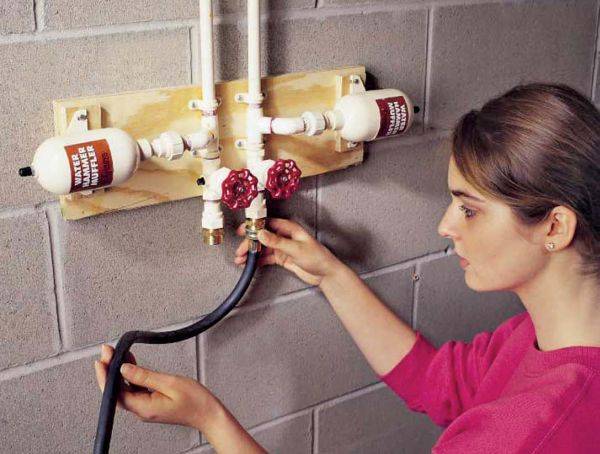

Чтобы противодействовать гидравлическому удару, некоторые производители предлагают специальный жидкостный гаситель, в котором энергия удара рассеивается

Система разводки воды в загородном доме не сильно отличается от квартирной. На стоимость оборудования влияет не столько площадь здания, сколько количество санузлов. Если в большом коттедже всего одна ванная комната, размер самого строения принципиального значения не имеет.

Есть два основных типа разводки труб: в первом случае используется последовательное (стоячное) подключение, во втором — коллекторная разводка. Первый вариант подкупает своей простотой: все точки водоразбора, например душ, кран на кухне, сауна, подключаются к стояку последовательно, при помощи тройников, что позволяет минимизировать количество труб. Но есть здесь и один существенный минус — если один моет руки, то в другой точке напор уменьшается. Если в вашем доме много точек водоразбора и все захотят попользоваться водой, то последнему в цепи водопровода не повезет.

При коллекторной разводке каждый прибор подключается отдельно. Такую систему легче ремонтировать: можно отсоединить один рукав, не обезвоживая целый дом. Зато этот способ монтажа обходится дороже: нужно больше труб. Коллекторную группу монтируют на каркасную конструкцию, которая опирается на плиту перекрытия или подвешивается на кронштейнах к стене. Коллекторы выпускаются со встроенными шаровыми кранами и без них. Оснащаются водомерными узлами (широко используемыми как для водоснабжения, так и для напольного отопления), воздушными клапанами и т.д. Запорная арматура позволяет контролировать и регулировать напор и расход воды в каждой линии. Кстати, специалисты рекомендуют устанавливать гребенки с обслуживаемыми (ремонтируемыми) шаровыми кранами. Тогда можно будет заменять поврежденную «запорку» без демонтажа коллектора.

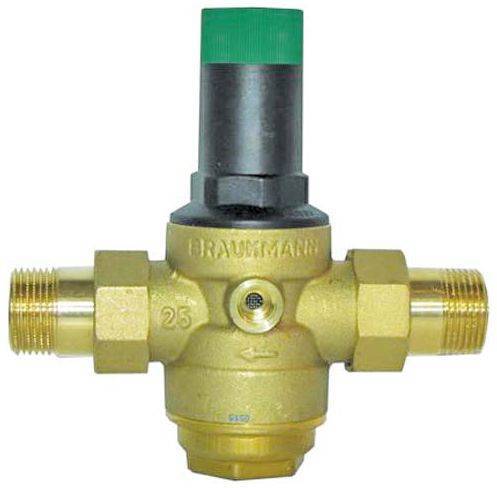

Со стороны входа к гребенкам может быть подключен редуктор — устройство, защищающее систему от гидравлических ударов. На его встроенном манометре выставляют оптимальное для работы сантехники давление (3-4 атм). Редуктор не допускает превышения этого показателя. Избыточная вода (при большом давлении) сбрасывается по трубам в канализацию.

Водоснабжение вашего дома

Регулятор давления (редукционный клапан)

Если, наоборот, в вашей системе слабое давление, и его недостаточно для нормального функционирования некоторых приборов (не любят перепадов давления гидромассажные душевые кабины, джакузи, нагреватели и т.п.), то исправить положение можно встроив в систему повышающий насос (Vortex, Wilo, Германия; Grundfos, Дания; DAB, Италия и другие). Насос подкачки инсталлируется вместо редуктора, до водосчетчика.

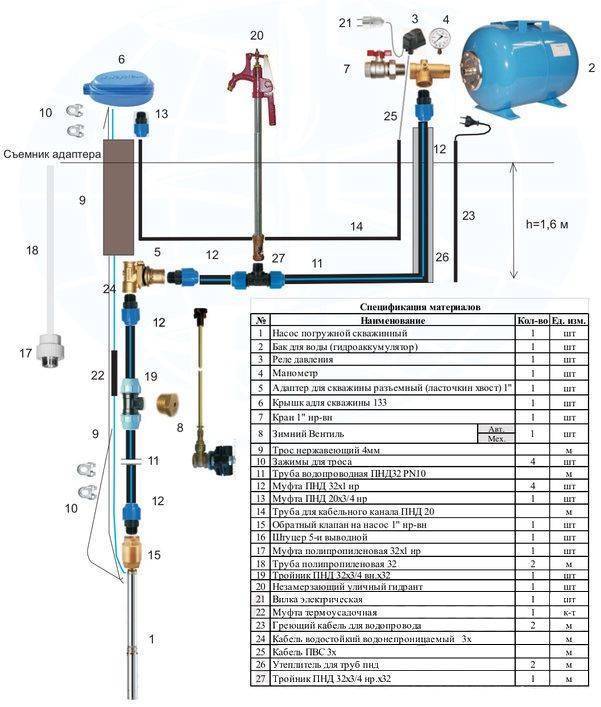

Водоснабжение вашего дома

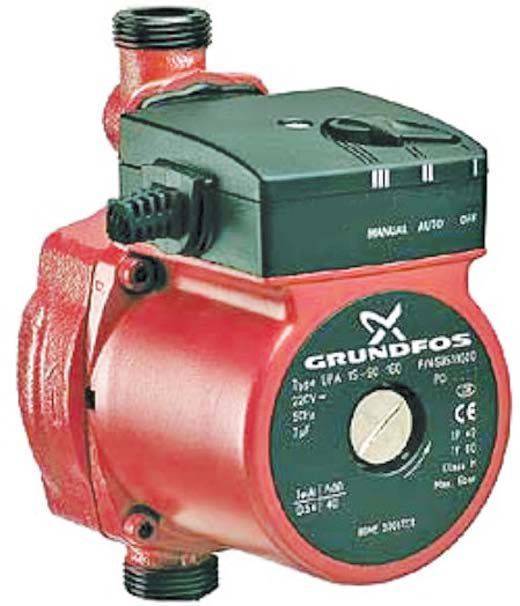

Повышающий насос

Внутренний водопровод рационально прокладывать совместно с трубопроводами отопления и горячего водоснабжения. В этом случае трубопровод горячей воды располагают над трубой водоснабжения с целью избежать образования обильного конденсата из-за перепада температур. С этой же целью трубопровод холодной воды на таких участках желательно теплоизолировать. Для предотвращения замерзания водопроводные трубы следует располагать в помещениях с температурой не ниже +2°С. В случае прокладки в помещениях или на участках, где возможно понижение температуры ниже нулевой отметки, необходимо предусмотреть теплоизоляцию трубопровода.

Прокладка внутреннего трубопровода

Внутренняя схема разводки водоснабжения частного дома в зависимости от условий может разительно отличаться. Чтобы прокладывать внутреннюю сеть, нужно учитывать планировку и зонирование дома, количество этажей и сантехники, а также ряд менее важных параметров. Для каждого конкретного случая создается индивидуальная схема прокладки системы.

Общая последовательность действий, необходимых для создания внутренней сети:

  • В соответствии с предварительно выполненной разметкой, устанавливаются крепления для труб (при скрытой прокладке сначала нужно подготовить штробы);
  • В точке, где труба заходит в дом, устанавливается шаровой кран;
  • Далее устанавливается коллектор, к которому должным образом подключаются все ветки трубопровода;
  • Отдельные отрезки труб соединяются друг с другом (металлопластиковые соединяются пресс-фитингами, а пластиковые – при помощи сварки).

Когда обвязка водопровода завершена, нужно обязательно протестировать систему на предмет работоспособности и отсутствия протечек.

Выбираем трубы для водопровода

  • Самыми лучшими принято считать изделия, выполненные из меди, так как они не ржавеют, обладают высокой прочностью и длительным сроком службы. Основным недостатком медных изделий является их высокая стоимость.
  • Металлопластиковые изделия также снискали большую популярность. Обусловлено это тем, что такие трубы изготавливаются из неподверженного воздействию коррозии алюминия, покрытого с двух сторон тонкой полиэтиленовой пленкой. Подобная многослойная система дает возможность гарантировать высокую защиту от коррозии и устойчивость к разрывам. Кроме того, внутреннее полиэтиленовое покрытие более устойчиво к появлению отложений, чем изделия из металла.
  • Полипропилен характеризуется максимальной долговечностью и простотой монтажа. Также одним из достоинств таких изделий является их низкая стоимость, и оборудования. Например, цена простейшего паяльника, с помощью которого можно проложить водопроводные трубы по всему дому, редко когда превышает 800–1000 рублей.

Оборудование для автономного водоснабжения

Чтобы выбрать тип системы, необходимый для автоматической подачи воды в дом, нужно в первую очередь разобраться с типом водозаборного сооружения и его характеристиками. После этого можно приступить к выбору оборудования.

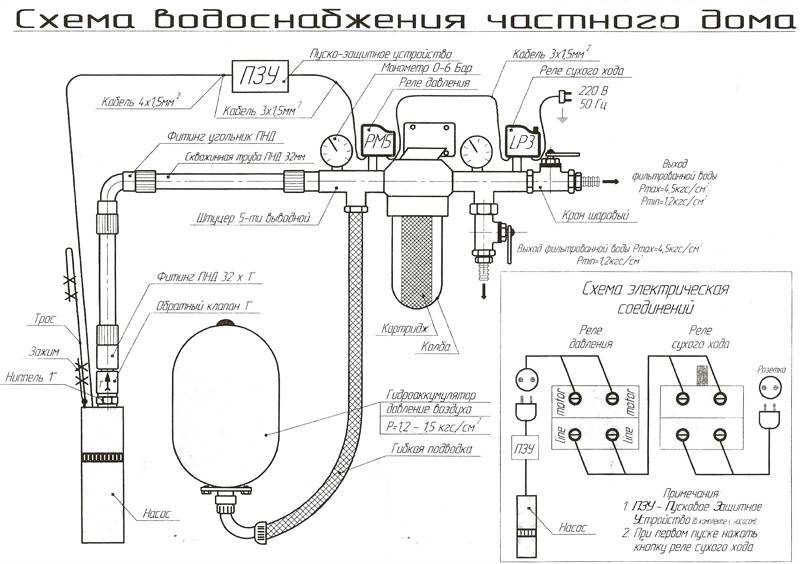

Схема водоснабжения загородного дома включает следующие элементы:

  • Насос или насосная станция;
  • Система фильтрации, обеспечивающая очистку воды;
  • Накопительная и регулирующая емкость;
  • Внешний и внутренний трубопровод;
  • Приборы для автоматической регулировки системы.

Перед тем, как провести водоснабжение в дом, нужно рассмотреть каждый его элемент подробнее, чтобы иметь представление об основных параметрах, требующих внимания при выборе.

Общие советы по монтажу

Трубы следует укладывать на 30-50 см ниже глубины промерзания грунта в данной местности, в самую холодную зиму. Если это невозможно, тогда труба выбирается на один размер большего диаметра и в нее пропускается греющий кабель. Это более эффективно, чем прокладка кабеля с наружи трубы. Сама труба утепляется. С началом сильных морозов кабель подключается к сети и отключается после оттаивания грунта на глубину залегания трубы.

Глубина траншеи под трубу должна быть не менее 70 см, чтобы исключить повреждения при проведении последующих работ. Дно траншеи следует выровнять, утрамбовать и отсыпать песчаную подушку 10 см. При укладке трубы в траншею не следует ее выравнивать и вытягивать в струну. Небольшие изгибы в последующем будут компенсировать возможную нагрузку и деформацию. Ввод трубы в дом выполнять отдельно от канализации.

Канализация в частном доме своими руками: как правильно сделать, схема Комфортное проживание в частном доме во многом зависит от наличия в доме удобных в пользовании инженерных коммуникаций. Водопровод и канализация в частном доме считаются неотъемлемой частью…

Приямок скважины заглубить на 50-70 см ниже глубины промерзания грунта и надежно утеплить, особенно люк.

Если установлена система водоподготовки, нужно установить счетчик перед ней. Производители обязательно указывают объем очищенной воды, после которого следует произвести обслуживание.

Заранее спланировать место установки водоочистного оборудования. Во-первых, оно занимает немало места. Во-вторых, чтобы с минимальными затратами на разводку труб, подключить к очищенной воде лишь необходимые точки водоразбора.

Подключать баню лучше после фильтра тонкой очистки. Если баня далеко от дома и подключена от скважины, можно установить такой фильтр в бане.

Совет: при поливе участка выбирать максимально возможный напор. Насос будет реже выключаться или работать без выключения. Так он дольше прослужит.

Оцените статью
Добавить комментарии

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
